модель 2004 года
- Модель 300
- Код модели ATV 300 4X4 RED MRP [A2004ATF4AUST]

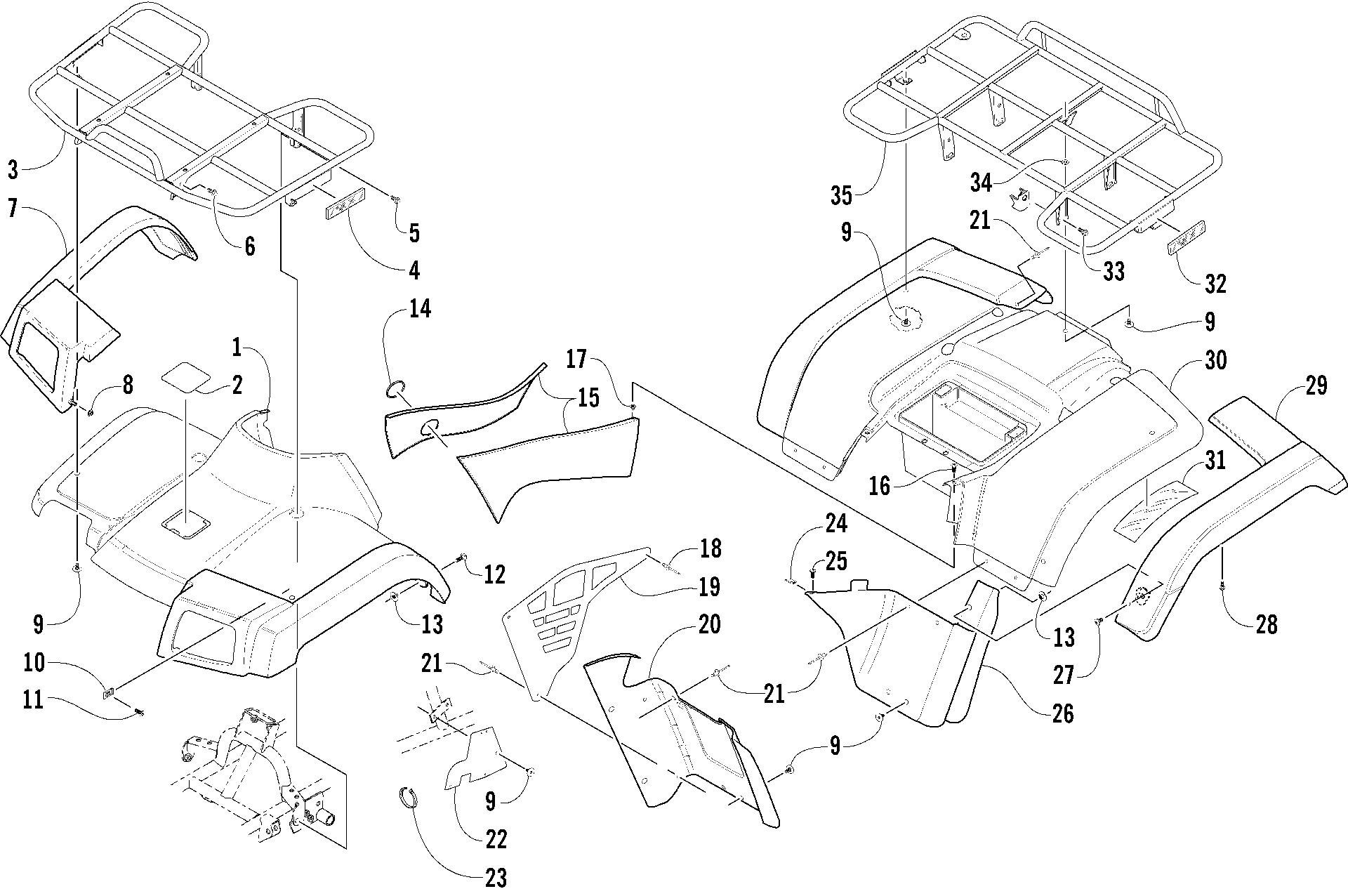

Схема кузов панель узел [77999] для ATV 300 4X4 RED MRP [A2004ATF4AUST]
Схема
Детали
![кузов панель узел [77999]](/upload/schemas/633c7066f1f778.71465647.gif)
Номер
Наименование детали
Цена
1
PANEL,FENDER,FR-ROUTED (RD) (inc. 2) art. 0506-632
По запросу
2
COVER,ACCESS-RED (W/LOGO) art. 1406-142
По запросу
3
N/A Not used on this model. art. -N/A-
По запросу
4
DECAL,REFLECTOR-YELLOW art. 0411-646
По запросу
5
SCREW, CAP HFH M8-1.25 X 12 EM- BLK art. 0423-360
По запросу
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
FLARE, FRONT RH art. 0506-550
По запросу
7
FLARE, FRONT LH art. 0506-551
По запросу
8
Гайка art. 0423-357
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
Clip, U-Nut art. 0423-031
По запросу
11
Винт Arctic Cat art. 8477-616
от 110 ₽
12
Болт Arctic Cat art. 0423-356
от 168 ₽
13
NUT,T W/TEETH - M6 art. 0423-438
По запросу
14
GROMMET,GAS VALVE KNOB art. 0470-404
По запросу
15
Panel, Side - Right art. 0506-548
По запросу
15
PANEL,SIDE-LH ROUTED - RED art. 0506-243
По запросу
16
SCREW,MACH-#10-32X3/4(BLK) art. 0423-068
По запросу
17
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
18
Клипса Arctic Cat art. 0623-362
от 90 ₽
19
PANEL,DEFLECTOR art. 0406-374
По запросу
20
PANEL, KICK-FR-RH-ROUTED art. 0506-625
По запросу
20
PANEL, KICK-FR-LH-ROUTED art. 0506-627
По запросу
21
Клепка 246X.157-.394 черная Arctic Cat art. 0423-046
от 168 ₽
22
PANEL,INNER FENDER art. 1406-045
По запросу
23
Зажим Arctic Cat art. 0123-788
По запросу
24
CLIP, TINERMAN -C07508-8A-4 art. 0423-060
По запросу
25
Screw, Self-Tapping art. 0623-309
По запросу
26
FENDER EXTENSION-LH-MOLDED-BLACK art. 0406-085
По запросу
26
FENDER EXTENSION-RH-MOLDED-BLACK art. 0406-084
По запросу
27
Болт Arctic Cat art. 0423-355
По запросу
28
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
29
FLARE, REAR RH art. 0506-552
По запросу
29
FLARE, REAR LH art. 0506-553
По запросу
30
PANEL,RR FENDER-RED-ROUTED art. 0506-583
По запросу
31
Tape, Foil art. 0619-230
По запросу
32
DECAL,REFLECTOR-RED art. 0411-647
По запросу
33
Болт Arctic Cat art. 8409-020
от 110 ₽
34
WSHR, RUBBER-.25X.88X.06 art. 0423-332
По запросу
35
N/A Not used on this model. art. -N/A-
По запросу
