модель 2004 года
- Модель 300
- Код модели ATV 300 4X4 RED MRP [A2004ATF4AUST]

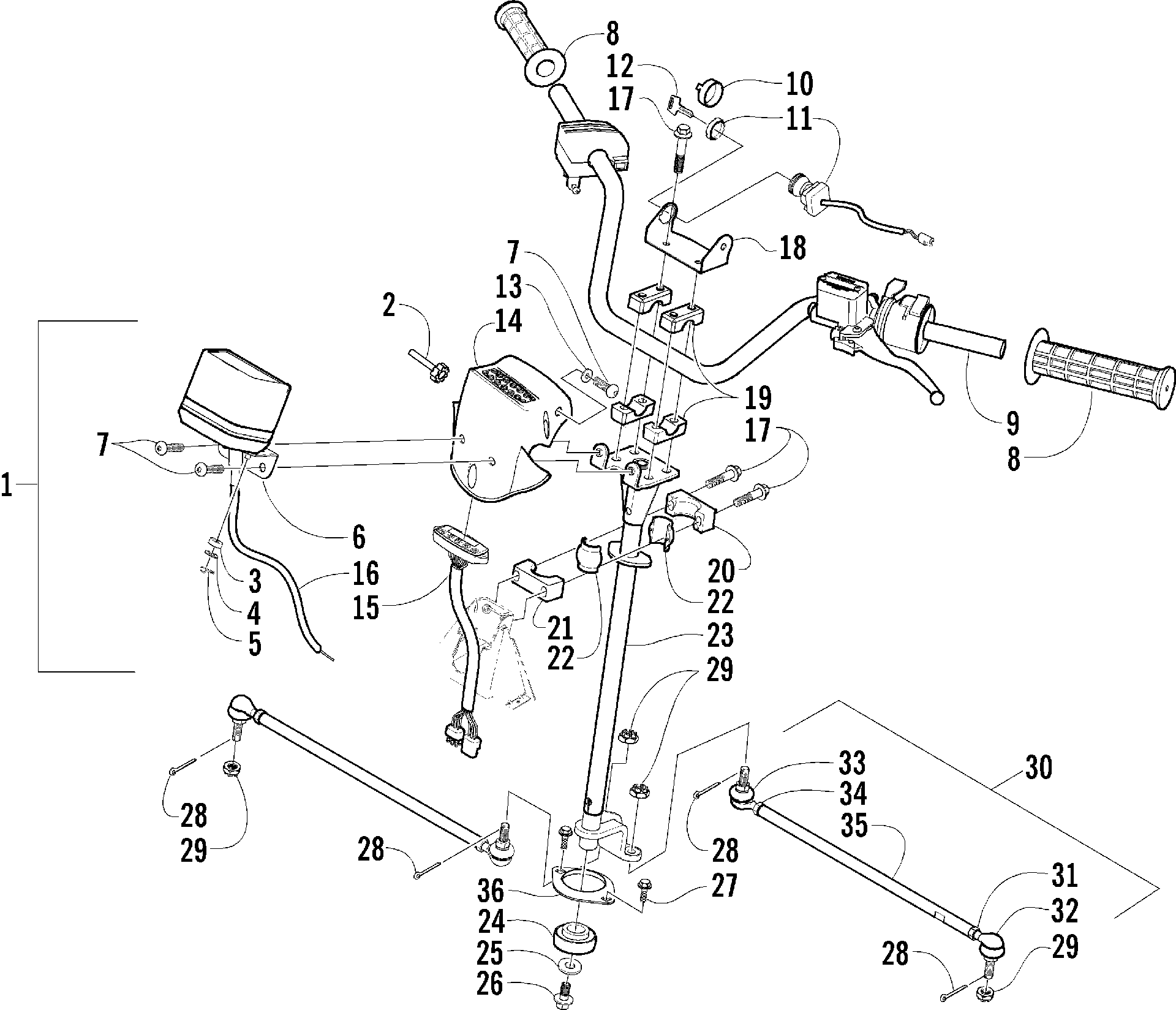

Схема рулевого управления ASSEMBLY [77949] для ATV 300 4X4 RED MRP [A2004ATF4AUST]
Схема
Детали
![Рулевое управление ASSEMBLY [77949]](/upload/schemas/633c9f5d077c38.69467680.gif)
Номер
Наименование детали
Цена
1
Speedometer (inc. 2-6) art. 0420-040
По запросу
2
KNOB,SPEEDO-TRIP art. 0420-027
По запросу
3
MOUNT,RUBBER art. 0420-016
По запросу
4
PLAIN WASHER art. 0420-017
По запросу
5
SPLIT PIN art. 0420-015
По запросу
6
BRKT-ASSY art. 0420-018
По запросу
7
Винт Arctic Cat art. 8477-616
от 110 ₽
8
Ручка руля ATV art. 0405-106
По запросу
9
HANDLEBAR-BLACK art. 0505-427
По запросу
10
COVER,KEY art. 0409-013
По запросу
11
SWITCH, IGN (inc. 12) art. 3430-040
По запросу
12
KEY, BLANK (C SERIES) (C Series) art. 3409-007
По запросу
12
KEY, BLANK ( D SERIES) (D Series) art. 3409-011
По запросу
12
KEY, BLANK (E SERIES) (E Series) art. 3409-012
По запросу
12
KEY, BLANK (F SERIES) (F Series) art. 3409-013
По запросу
13
COLLAR,6MM BODY art. 0423-052
По запросу
14
INSTRUMENT HSNG art. 0405-063
По запросу
15
PANEL, LED (9) art. 0420-034
По запросу
16
CABLE, SPEEDOMETER,-300 art. 0487-025
По запросу
17
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
18
BRKT,KEY SWITCH-BLACK art. 0506-348
По запросу
19
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
20
HSNG,BEARING-UPPER-PTD BLK art. 0705-064
По запросу
21
Cap, Bearing art. 0605-171
По запросу
22
Втулка рулевой колонки Arctic Cat art. 0405-020
По запросу
23
POST, STEERING-BLACK art. 0505-431
По запросу
24
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
25
Шайба Arctic Cat art. 0423-073
от 221 ₽
26
Болт Arctic Cat art. 8409-020
от 110 ₽
27
Болт Arctic Cat art. 8408-816
от 110 ₽
28
Pin, Cotter art. 0623-175
По запросу
29
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
30
TIE ROD-ASSY (inc. 31-35) art. 0505-072
По запросу
31
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
32
Наконечник рулевой тяги art. 0505-874
от 2 970 ₽
Аналог
Наконечники рулевые All Balls для Arctic Cat
art. 51-1061
3 400 ₽
Требуется 2 шт.
Подписаться
Аналог
1 710 ₽
Требуется 2 шт.
Подписаться
Аналог
5 980 ₽
Требуется 2 шт.
33
Rod End, Tie Rod-LH Thread art. 0505-875
от 2 970 ₽
34
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
35
Tie Rod art. 0405-032
По запросу
36
Крышка подшипника Arctic Cat art. 0602-233
По запросу
