модель 2004 года
- Модель 300
- Код модели ATV 300 4X4 RED MRP [A2004ATF4AUST]

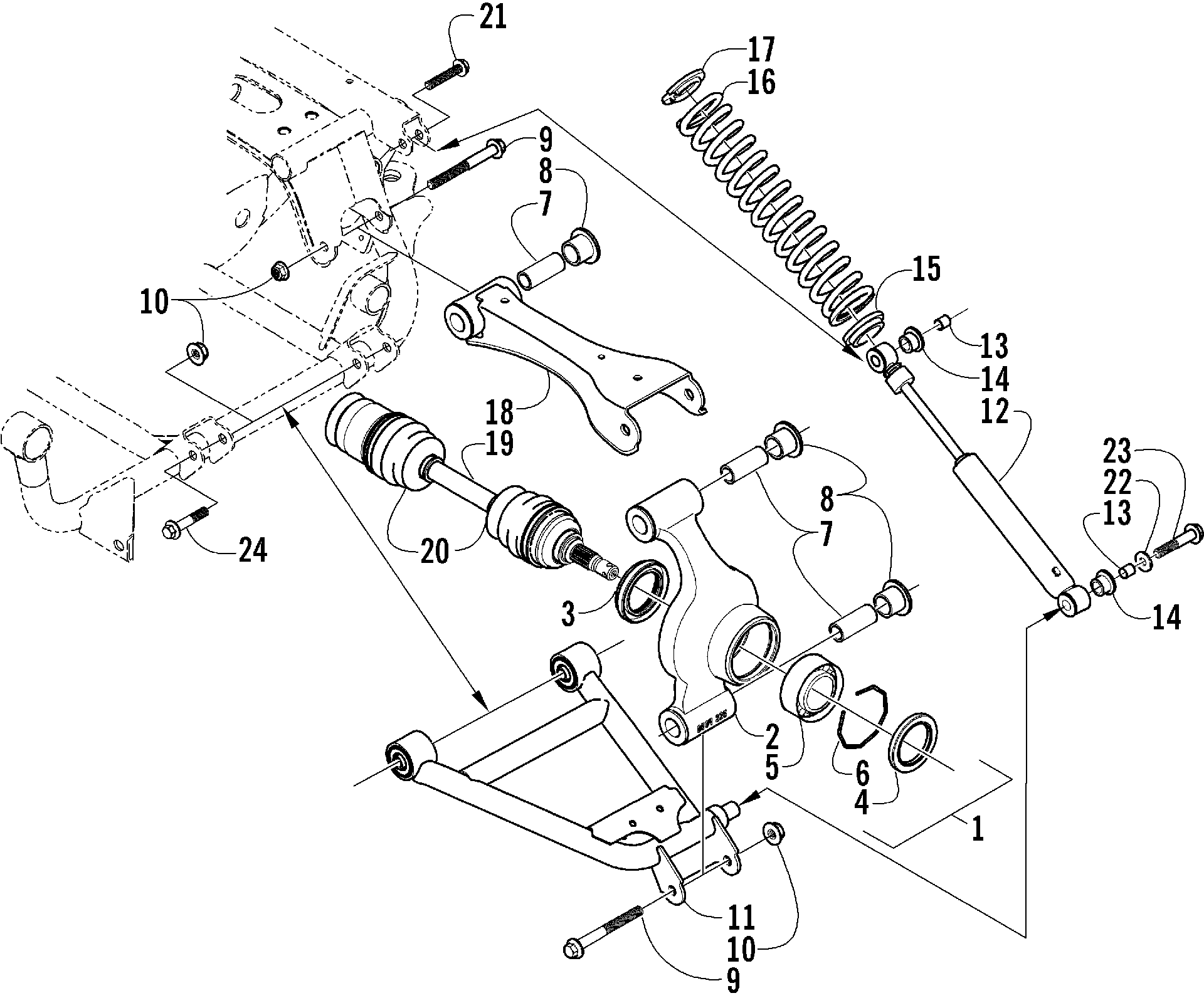

Схема задней подвески ASSEMBLY [77866] для ATV 300 4X4 RED MRP [A2004ATF4AUST]
Схема
Детали
![Задняя подвеска ASSEMBLY [77866]](/upload/schemas/633c9597b14062.73309900.gif)
Номер
Наименование детали
Цена
1
Задняя правая цапфа Arctic Cat art. 0504-375
По запросу
1
Задняя цапфа левая Arctic Cat art. 0504-380
от 24 707 ₽
2
Задняя цапфа левая Arctic Cat art. 0504-380
от 24 707 ₽
2
Задняя правая цапфа Arctic Cat art. 0504-375
По запросу
3
Сальник Arctic Cat art. 2402-610
от 683 ₽
4
Сальник Arctic Cat art. 0402-089
от 578 ₽
5
Подшипник Arctic Cat art. 0402-275
от 4 694 ₽
6
Стопор Arctic Cat art. 0423-034
от 788 ₽
7
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 6 шт.
Подписаться
8
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 12 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 12 шт.
Подписаться
Аналог
3 570 ₽
Требуется 12 шт.
9
Болт Arctic Cat art. 8409-000
от 310 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
A-ARM,RR LH LWR-FAB art. 0504-031
По запросу
11
A-ARM,RR RH LWR-FAB art. 0504-030
По запросу
12
SHOCK ABSORBER,RR SUSP (inc. 13-14) art. 0404-014
По запросу
13
Втулка Arctic Cat art. 0403-028
от 473 ₽
14
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
15
RETAINER,SPRING-LOWER art. 0403-104
По запросу
16
SPRING, COIL - BLACK art. 0403-002
По запросу
17
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
18
ARM, REAR UPPER - BLACK art. 0504-044
По запросу
19
AXLE,DRIVE-REAR (inc. 20) art. 1502-531
По запросу
20
Пыльник шруса Arctic Cat art. 1436-207
от 1 596 ₽
Аналог
2 153 ₽
Требуется 2 шт.
21
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
22
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
23
Болт Arctic Cat art. 8408-820
от 110 ₽
24
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
