модель 2004 года
- Модель 300
- Код модели ATV 300 4X4 RED MRP [A2004ATF4AUST]

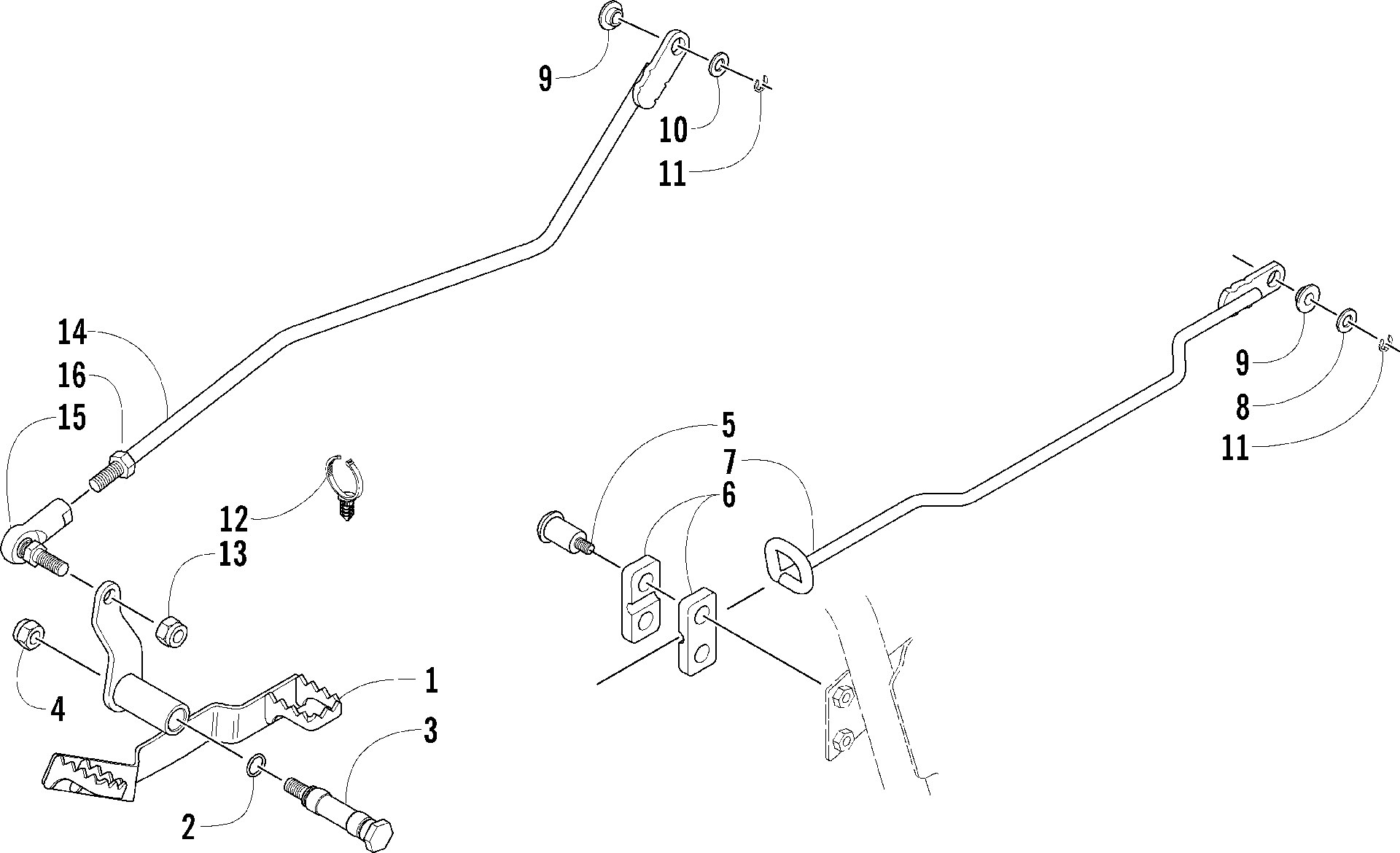

Схема sHIFTER узел [77810] для ATV 300 4X4 RED MRP [A2004ATF4AUST]
Схема
Детали
![SHIFTER узел [77810]](/upload/schemas/633c9c8d6c5ab0.15495176.gif)
Номер
Наименование детали
Цена
1
Lever, Footshift art. 0502-253
По запросу
2
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
3
AXLE,FOOTSHIFT art. 0402-370
По запросу
4
Nut, Lock art. 8422-002
от 882 ₽
5
SCREW,SHLDR-TSH-T30X M6(12.7DX 19.0) art. 0423-329
По запросу
6
BUSHING,HIGH/LOW SHIFT art. 0406-363
По запросу
7
LINKAGE,HIGH/LOW-WELDMENT art. 0502-257
По запросу
8
Шайба Arctic Cat art. 8050-247
По запросу
9
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
10
Шайба Arctic Cat art. 8050-242
По запросу
11
E RING art. 3423-860
По запросу
12
Tie, Cable - Push Mount art. 0423-075
По запросу
13
Гайка Arctic Cat art. 0623-025
от 326 ₽
14
LINKAGE,SHIFT-ASSY (inc. 15-16) art. 0502-256
По запросу
15
ROD END-3/8" art. 0402-844
По запросу
16
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
