модель 2009 года
- Модель 250
- Код модели ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]

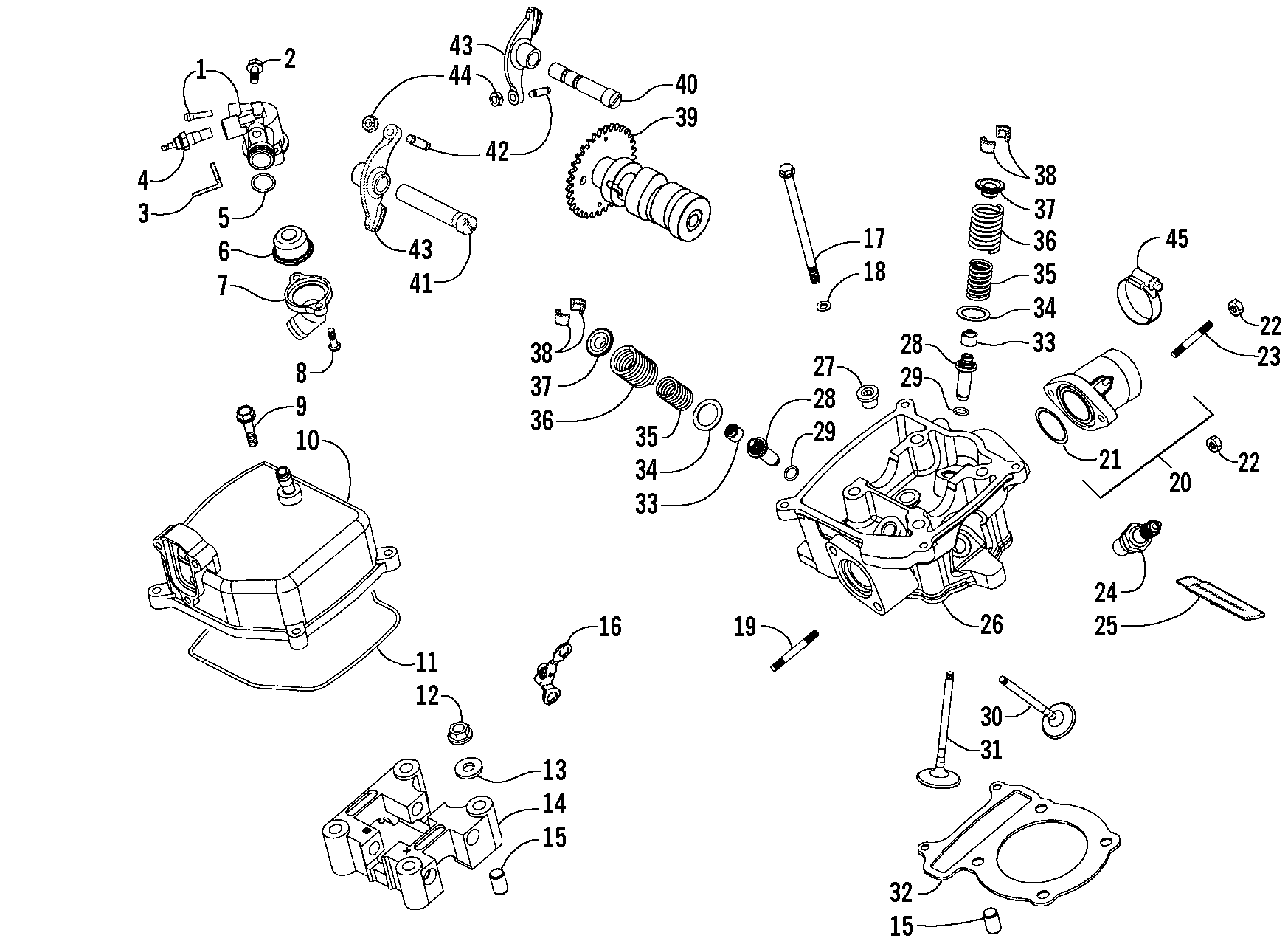

Схема головки блока цилиндров ASSEMBLY [89298] для ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]
Схема
Детали
![Головка блока цилиндров ASSEMBLY [89298]](/upload/schemas/633b105fdee066.28903158.gif)
Номер
Наименование детали
Цена
0
ENGINE (UTILITY 250) art. 3305-533
По запросу
1
CASE COMP THERMOSTAT art. 3303-756
По запросу
2
BOLT FLANGE SH 6*18 (RB 3307-049)(replaces 3303-617) art. 3307-049
По запросу
3
EARTH TERMINAL THERMO art. 3303-860
По запросу
4
THERMO UNIT ASSY art. 3303-861
По запросу
5
O-RING 17.8*1.9 art. 3304-094
По запросу
6
THERMO STAT ASSY art. 3303-755
По запросу
7
COVER THERMOSTAT art. 3303-757
По запросу
8
SCREW PAN 5*16 art. 3304-118
По запросу
9
BOLT FLANGE 6*25 art. 3303-360
По запросу
10
Cover, Cylinder Head art. 3303-660
По запросу
11
GASKET HEAD COVER art. 3303-661
По запросу
12
NUT FLANGE 8MM art. 3303-332
По запросу
13
WASHER 8MM art. 3304-048
По запросу
14
Holder, Camshaft art. 3303-658
По запросу
15
PIN DOWEL 10*16 art. 3303-342
По запросу
16
PLATE COMP STOPPER art. 3303-670
По запросу
17
BOLT FLANGE SH 6*100 art. 3303-390
По запросу
18
WASHER A 6MM art. 3304-049
По запросу
19
BOLT STUD 8*32 art. 3303-249
По запросу
20
Manifold, Intake (inc. 21) art. 3305-460
По запросу
21
O-RING 33.5*3 art. 3304-097
По запросу
22
NUT HEX 6MM art. 3304-124
По запросу
23
BOLT STUD 6*28 art. 3304-114
По запросу
24
SPARK PLUG-NGK DPR7EA-9 (DPR7EA-9) art. 0217-730
По запросу
25
CLIP 2*70 art. 3304-157
По запросу
26
HEAD COMP CYLN (inc. 27-29) art. 3303-655
По запросу
27
BOLT SEALING 12MM art. 3303-656
По запросу
28
Guide, Valve Not a Service Part art. -N/A-
По запросу
29
O-RING 9*1.6 art. 3304-461
По запросу
30
VALVE INLET art. 3303-680
По запросу
31
VALVE EXHAUST art. 3303-681
По запросу
32
GASKET CYLINDER HEAD art. 3303-659
По запросу
33
SEAL VALVE STEM(replaces 3303-657) art. 3303-017
По запросу
34
SEAT VALVE SPG OUTER art. 3303-043
По запросу
35
SPG VALVE INNER art. 3303-683
По запросу
36
SPG VALVE OUTER art. 3303-682
По запросу
37
RETAINER VALVE SPRING art. 3303-042
По запросу
38
COTTER VALVE art. 3303-044
По запросу
39
Camshaft art. 3303-669
По запросу
40
SHAFT COMP IN ROCKER ARM (INTAKE) art. 3303-674
По запросу
41
SHAFT EX ROCKER art. 3303-675
По запросу
42
SCREW TAPPET ADJUSTING art. 3304-007
По запросу
43
ARM VALVE ROCKER art. 3303-673
По запросу
44
NUT TAPPET ADJUSTING art. 3304-026
По запросу
45
BAND 49 AIR/C CONNECTING TUBE art. 3305-410
По запросу
