модель 2009 года
- Модель 250
- Код модели ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]

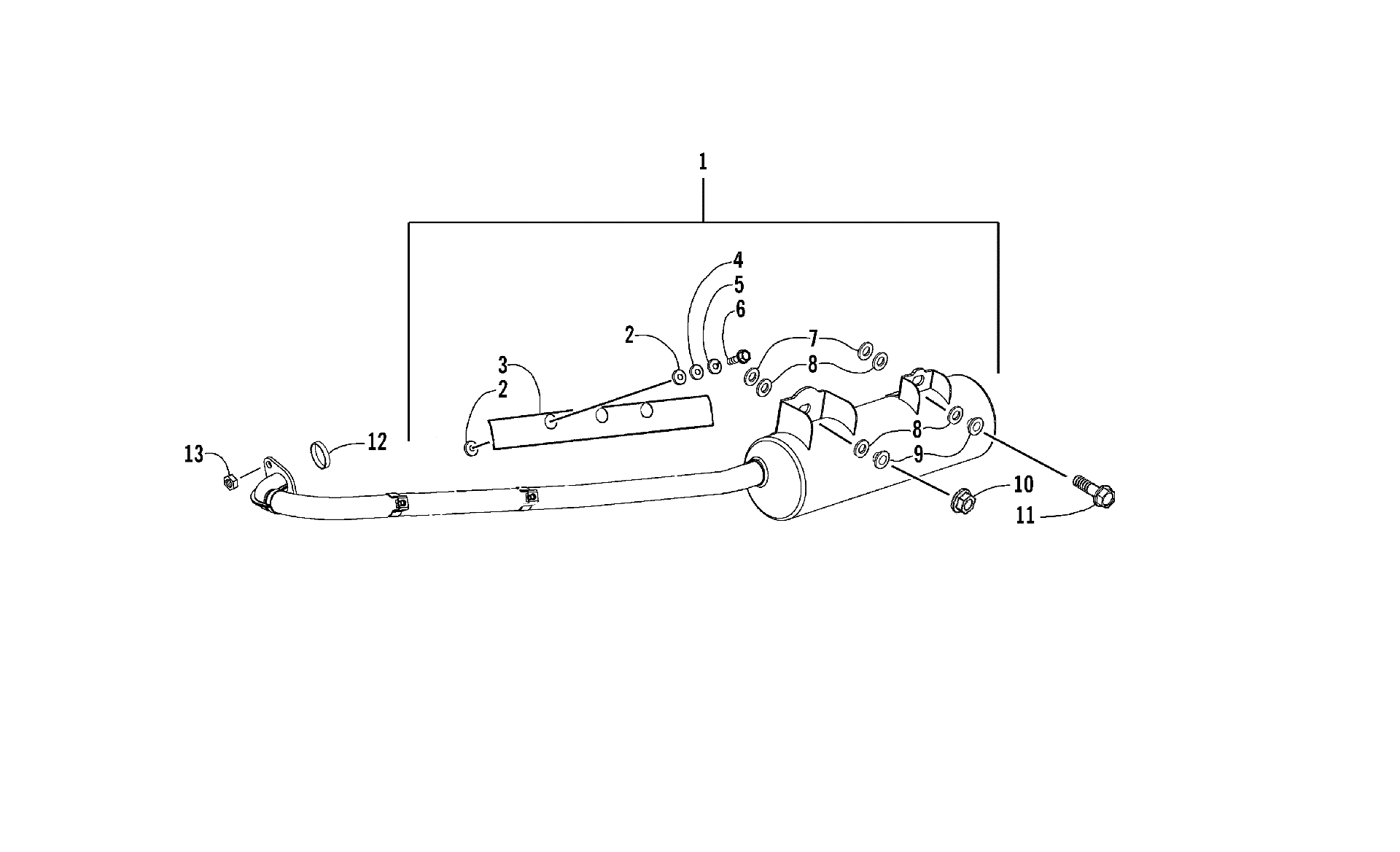

Схема выхлопной системы ASSEMBLY [89294] для ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]
Схема
Детали
![Выхлопная система ASSEMBLY [89294]](/upload/schemas/633b124847f059.38891190.gif)
Номер
Наименование детали
Цена
1
MUFFLER ASSY EXH **(2) C.V. (inc. 2-9) art. 3303-729
По запросу
2
PACKING PROTECTOR art. 3303-727
По запросу
3
PROTECTOR EXH PIPE art. 3303-730
По запросу
4
WASHER PLAIN 6MM art. 3304-134
По запросу
5
WASHER SPRING 6MM art. 3304-140
По запросу
6
BOLT FLANGE SH 6*12 art. 3303-381
По запросу
7
RUBBER MUFFLER STAY art. 3303-726
По запросу
8
PACKING MUFFLER STAY art. 3303-728
По запросу
9
COLLAR MUFFLER STAY art. 3303-731
По запросу
10
NUT FLANGE 8MM art. 3303-332
По запросу
11
BOLT FLANGE 8*25 (RB 3307-228)(replaces 3304-175) art. 3307-228
По запросу
12
GASKET EXHAUST PIPE art. 3303-725
По запросу
13
NUT HEX 8MM art. 3304-125
По запросу
