модель 2009 года
- Модель 250
- Код модели ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]

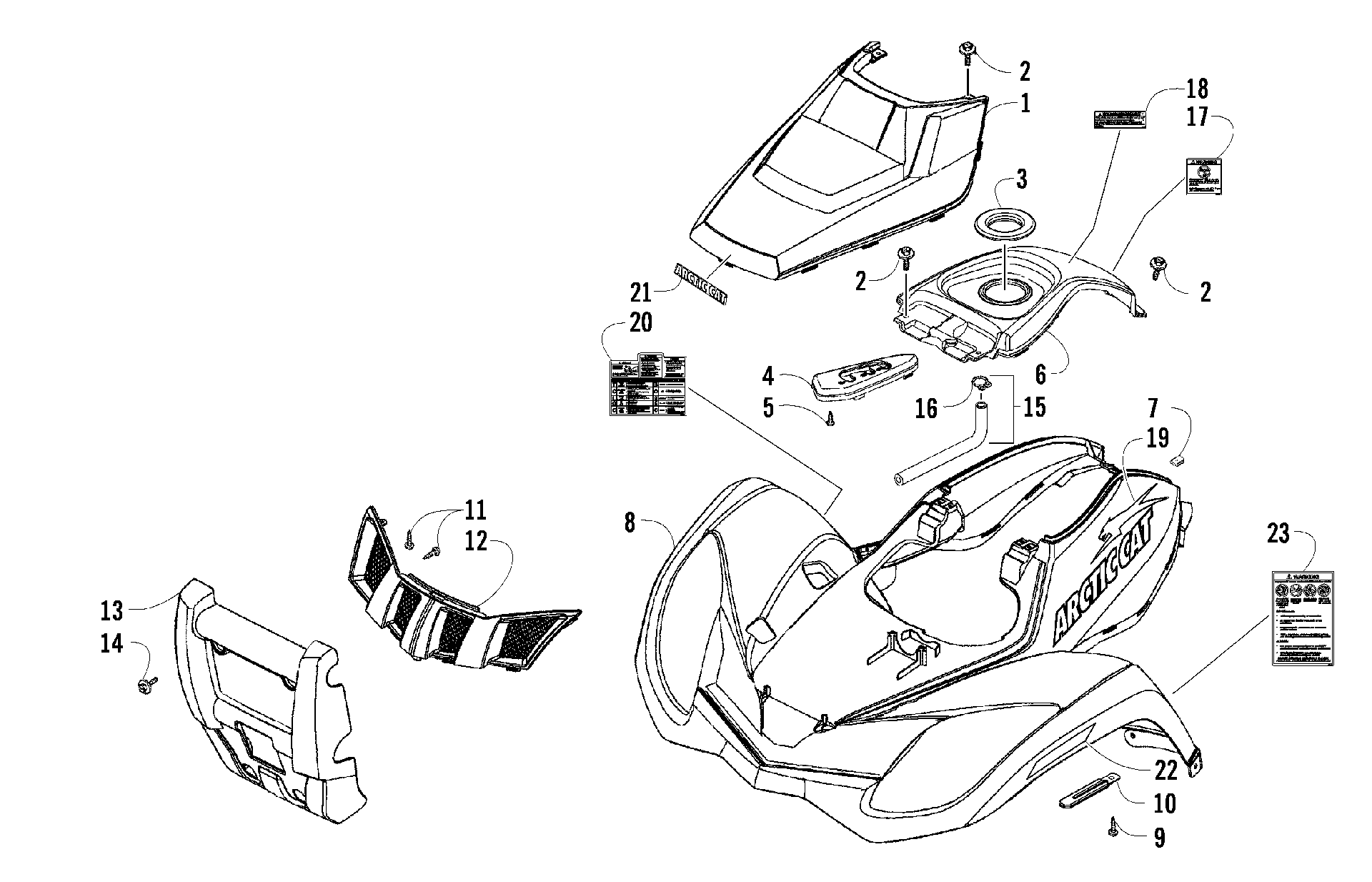

Схема передней части BODY PANEL ASSEMBLY [89274] для ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]
Схема
Детали
![Передняя часть BODY PANEL ASSEMBLY [89274]](/upload/schemas/633b168191fd64.24264013.gif)
Номер
Наименование детали
Цена
1
COVER FRONT (RED) art. 3303-978
По запросу
2
BOLT WASH 5*16 art. 3304-029
По запросу
3
TRAY TANK COVER art. 3303-721
По запросу
4
GUIDE COVER CHANGE HANDLE art. 3303-976
По запросу
5
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
6
COVER TANK(RED) art. 3304-539
По запросу
7
NUT CLIP 5MM art. 3304-061
По запросу
8
FENDER FRONT (RED) art. 3303-974
По запросу
9
SCREW TAPPING 4*12 art. 3304-651
По запросу
10
CLIP 2*70 art. 3304-156
По запросу
11
SCREW TAPPING 5*12 art. 3304-645
По запросу
12
GRILL FRONT (RED) art. 3306-688
По запросу
13
BUMPER FRONT (FASCIA) art. 3313-758
По запросу
14
BOLT WASHER 6*16 art. 3304-587
По запросу
15
TUBE ASSY FUEL DRAIN (inc. 16) art. 3303-720
По запросу
16
CLIP B10 TUBE art. 3303-349
По запросу
17
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
18
Decal, Warning - Not for Highways art. 1411-577
По запросу
19
DECAL,SIDE-ARCTIC CAT-LH(50/90/150/250) art. 1411-637
По запросу
19
DECAL,SIDE-ARCTIC CAT-RH(50/90/150/250) art. 1411-636
По запросу
20
DECAL,WARNING-PRE RIDE art. 1411-173
По запросу
21
DECAL,GRAPHIC-FRONT-CLEAR art. 1411-825
По запросу
22
REFLECTOR,FRONT-RH art. 1411-180
По запросу
22
REFLECTOR,FRONT-LH art. 1411-181
По запросу
23
Decal, Warning - General art. 1411-932
По запросу
