модель 2009 года
- Модель 250
- Код модели ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]

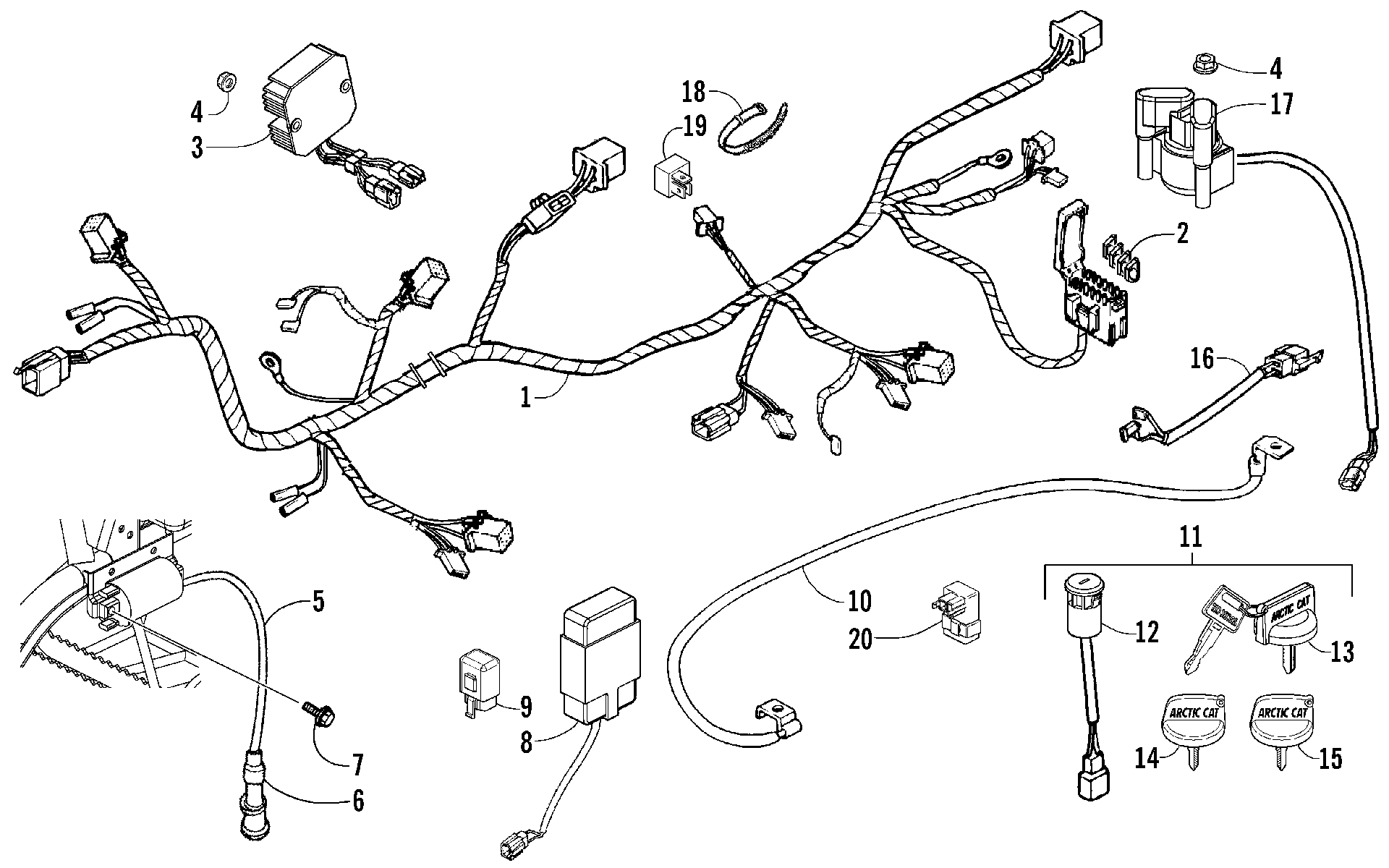

Схема узла электрооборудования и жгута проводов [89288] для ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]
Схема
Детали
![Узел электрооборудования и жгута проводов [89288]](/upload/schemas/633b114eb58da5.71125975.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2) art. 3303-838
По запросу
2
BLADE FUSE 10A art. 3304-210
По запросу
2
BLADE FUSE 30A art. 3304-212
По запросу
2
BLADE FUSE 15A art. 3304-211
По запросу
3
REG REC COMP art. 3303-836
По запросу
4
NUT FLANGE 6MM art. 3303-331
По запросу
5
COIL ASSY IGNITION (inc. 6) art. 3303-830
По запросу
6
CAP ASSY NOISE SUPPRESSOR art. 3305-425
По запросу
7
BOLT FLANGE 6*16MM(replaces 3303-382) art. 3307-061
По запросу
8
UNIT ASSY IGNITION art. 3303-829
По запросу
9
Relay, Start-in-Gear art. 3303-867
По запросу
10
CABLE BATTERY art. 3303-841
По запросу
11
IGNITION SWITCH-ASSY (inc. 12-15) art. 3303-850
По запросу
12
Switch, Ignition Not a Service Part art. -N/A-
По запросу
13
KEY COVER-ARCTIC CAT(replaces 3304-522) art. 3308-061
По запросу
14
KEY COMP / TJ / R CUT art. 3307-104
По запросу
15
KEY COMP(CUT LEFT SIDE) (RB 3307-105)(replaces 3304-521) art. 3307-105
По запросу
16
SUB CORD art. 3303-134
По запросу
17
SET START MAG art. 3303-857
По запросу
18
BAND WIRE art. 3303-840
По запросу
19
RECTIFIER COMP DIODE art. 3303-837
По запросу
20
Реле света Arctic Cat art. 3304-523
По запросу
