модель 2009 года
- Модель 250
- Код модели ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]

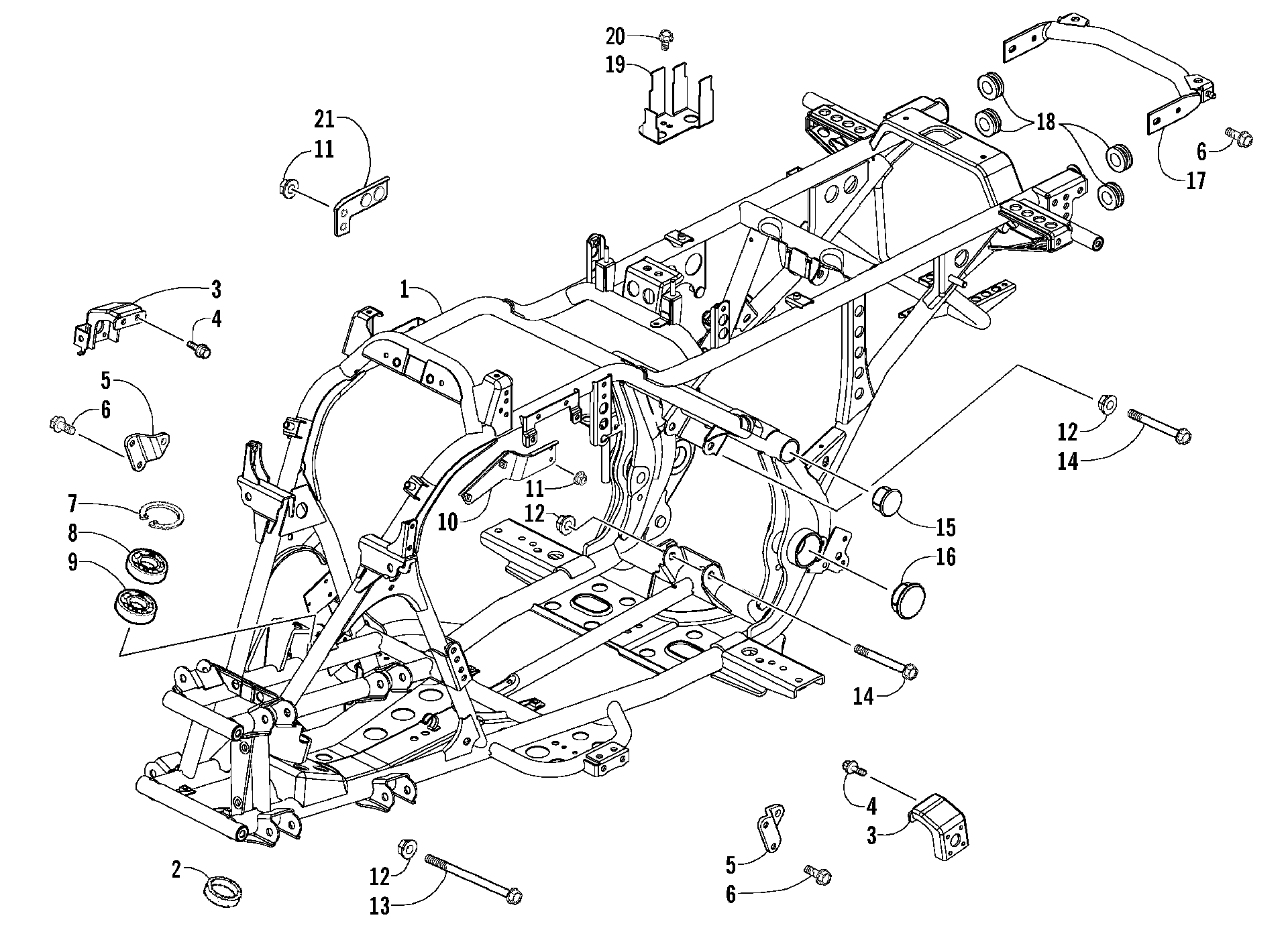

Схема узла рамы и связанных деталей [89276] для ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]
Схема
Детали
![Узел рамы и связанных деталей [89276]](/upload/schemas/633b15879113f1.19095095.gif)
Номер
Наименование детали
Цена
1
BODY COMP FRAME art. 3303-933
По запросу
2
DUST SEAL 27*40*6 art. 3304-064
По запросу
3
LH STAY FR CARRIER art. 3303-943
По запросу
3
RH STAY FR CARRIER art. 3303-942
По запросу
4
BOLT FLANGE 6*12 art. 3304-553
По запросу
5
BRACKET ENG HANGER art. 3303-938
По запросу
6
BOLT FLANGE 8*16 art. 3304-543
По запросу
7
CIR CLIP IN 40 art. 3304-150
По запросу
8
BEARING BALL RADIAL 6203/17*40*12 art. 3304-203
По запросу
9
OIL SEAL 22*35*7 art. 3303-298
По запросу
10
STAY CATCH TANK art. 3303-935
По запросу
11
Nut, Flange art. 3304-654
По запросу
12
NUT,HEX FL CLINCH LOCK M10-1.25 Z&Y art. 3323-178
По запросу
13
BOLT FLANGE 10*160 art. 3304-184
По запросу
14
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
15
CAP PIPE art. 3304-658
По запросу
16
CAP PIPE art. 3303-999
По запросу
17
Bracket, Mounting - Rear Rack art. 3303-936
По запросу
18
RUBBER TAIL LIGHT art. 3303-239
По запросу
19
STAY START MAG SW art. 3303-934
По запросу
20
BOLT WASHER 5*12 art. 3304-409
По запросу
21
STAY STOP SW art. 3304-655
По запросу
