модель 2009 года
- Модель 250
- Код модели ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]

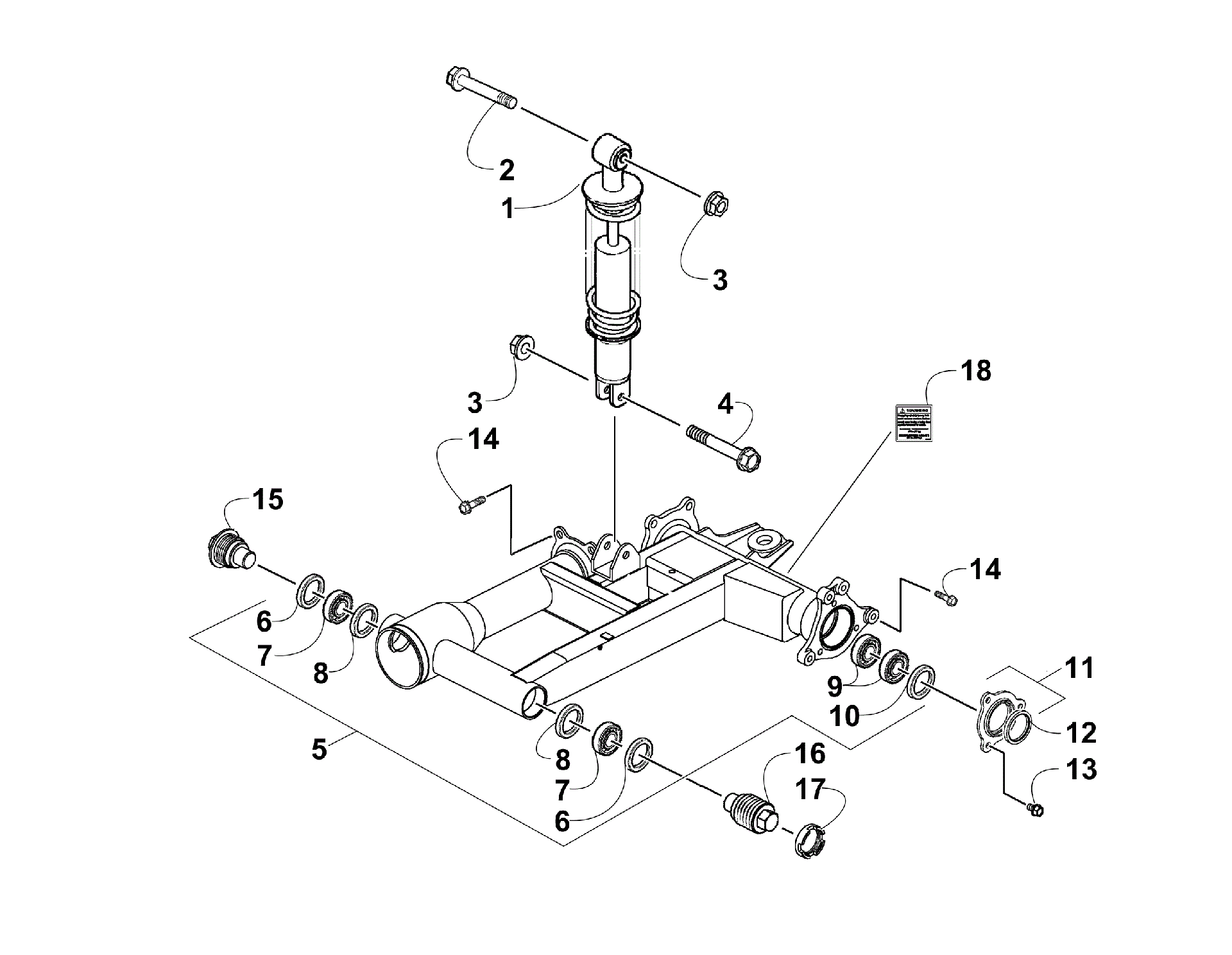

Схема задней подвески ASSEMBLY [89287] для ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [89287]](/upload/schemas/633b20c9342818.54096888.gif)
Номер
Наименование детали
Цена
1
CUSHION ASSY RR art. 3303-949
По запросу
2
BOLT FLANGE 10*57 art. 3304-182
По запросу
3
NUT,HEX FL CLINCH LOCK M10-1.25 Z&Y art. 3323-178
По запросу
4
BOLT FLANGE 10*53 art. 3304-185
По запросу
5
FORK ASSY RR (inc. 6-10) art. 3303-944
По запросу
6
DUST SEAL 26*40*5 art. 3304-086
По запросу
7
BEARING BALL RADIAL 30203 art. 3304-666
По запросу
8
HOLDER GREASE art. 3303-946
По запросу
9
Подшипник задней оси Arctic Cat art. 3304-201
По запросу
10
Кольцо уплотнительное Arctic Cat art. 3304-106
По запросу
11
STOPPER ASSY RR (inc. 12) art. 3305-547
По запросу
12
Сальник Arctic Cat art. 3305-548
По запросу
13
BOLT FLANGE 8*12 art. 3304-544
По запросу
14
BOLT FLANGE 10*25 art. 3304-181
По запросу
15
FORK PIVOT BOLT RH art. 3304-018
По запросу
16
FORK PIVOT BOLT LH art. 3304-019
По запросу
17
FORK PIVOT NUT LOCK art. 3304-020
По запросу
18
DECAL, WARNING-TOWING (500 LB) art. 1411-102
По запросу
