модель 2009 года
- Модель 250
- Код модели ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]

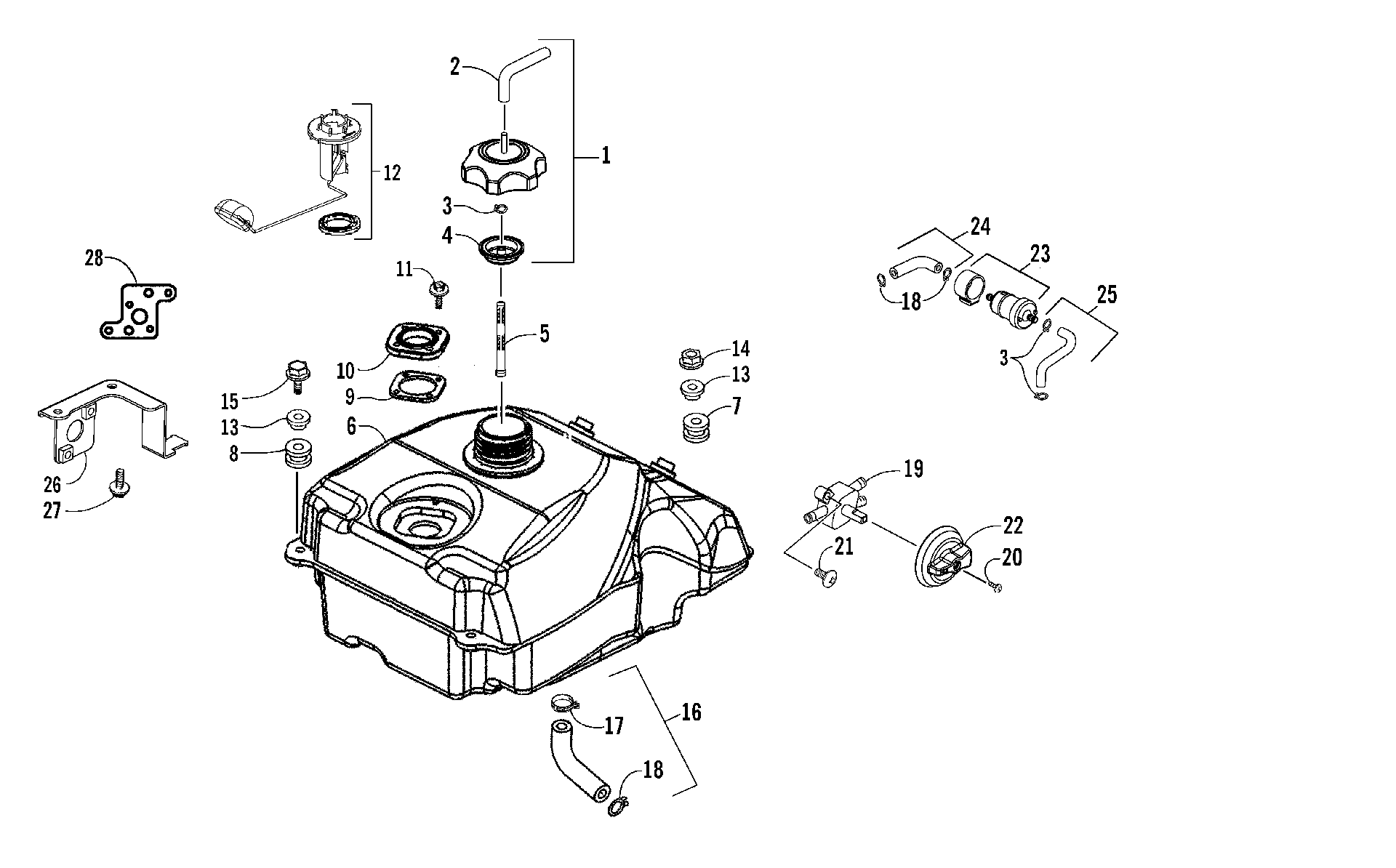

Схема топливный бака ASSEMBLY [89296] для ATV 250 UTILITY 2X4 AUTOMATIC RED [A2009KUE2BUSR]
Схема
Детали
![топливный бак ASSEMBLY [89296]](/upload/schemas/633b19c1b5b2f5.51474884.gif)
Номер
Наименование детали
Цена
1
CAP ASSY FUEL FILLER (RB 3305-975) (inc. 2, one No. 3, and 4)(replaces 3304-246) art. 3305-975
По запросу
2
TUBE 4.5*360 art. 3304-169
По запросу
3
CLIP B8 TUBE art. 3303-348
По запросу
4
Diaphragm Not a Service Part art. -N/A-
По запросу
5
SCREEN FUEL STRAINER art. 3303-058
По запросу
6
TANK COMP FUEL (RB 3307-801) (inc. 7-10)(replaces 3305-415) art. 3307-801
По запросу
7
RR RUBBER FUEL TANK art. 3304-647
По запросу
8
RUBBER FUEL TANK art. 3303-406
По запросу
9
Seal, Gas Tank Not a Service Part art. -N/A-
По запросу
10
Collar, Gas Tank Not a Service Part art. -N/A-
По запросу
11
BOLT WASH 5*16 art. 3305-397
По запросу
12
FUEL UNIT ASSY art. 3305-545
По запросу
13
COLLAR FR FENDER art. 3303-226
По запросу
14
NUT FLANGE 6MM art. 3303-331
По запросу
15
BOLT FLANGE 6*22 art. 3304-551
По запросу
16
TUBE ASSY FUEL TANK (inc. 17 and two No. 18) art. 3305-416
По запросу
17
CLAMP D13 TUBE art. 3303-351
По запросу
18
CLIP B10 TUBE art. 3303-349
По запросу
19
VALVE,FUEL (RB 3306-884) (inc. 20)(replaces 3303-700) art. 3306-884
По запросу
20
SCREW FLAT 5*25 art. 3304-120
По запросу
21
SCREW PAN 5*16 art. 3303-316
По запросу
22
COVER FUEL COCK art. 3303-701
По запросу
23
STRAINER ASSY FUEL art. 3305-501
По запросу
24
TUBE ASSY FUEL (inc. two No. 18) art. 3305-421
По запросу
25
TUBE ASSY FUEL (inc. two No. 3) art. 3305-422
По запросу
26
STAY FUEL COCK & STRAINER art. 3305-419
По запросу
27
BOLT WASHER 5*12 art. 3304-409
По запросу
28
STAY A,FUEL COCK & STRAINER art. 3305-551
По запросу
