модель 2014 года
- Модель 450
- Код модели ATV 450 EFT RED [A2014IRK4CETR]

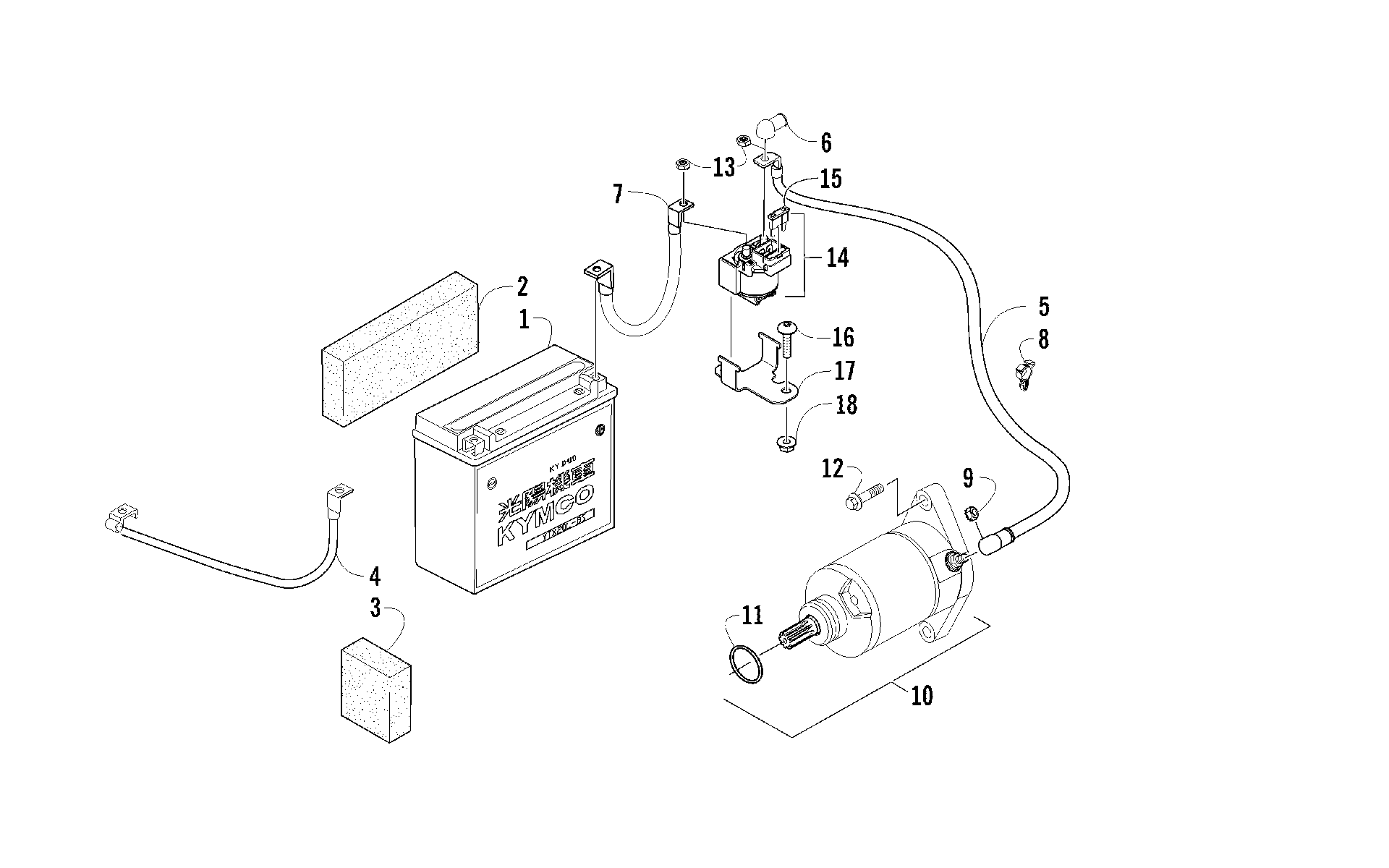

Схема аккумулятора AND STARTER ASSEMBLY [94320] для ATV 450 EFT RED [A2014IRK4CETR]
Схема
Детали
![Аккумулятор AND STARTER ASSEMBLY [94320]](/upload/schemas/63345b66c951d2.02127830.gif)
Номер
Наименование детали
Цена
1
BATTERY YTX20L-BS art. 3306-301
По запросу
2
SPONGE,BATTERY SIDE art. 3306-302
По запросу
3
SPONGE,BATTERY REAR art. 3306-303
По запросу
4
CABLE HARTH art. 3306-262
По запросу
5
CABLE,SOLENOID/STARTER (inc. 6) art. 3313-527
По запросу
6
Boot, Terminal Not a Service Part art. -N/A-
По запросу
7
CABLE BAT art. 3306-324
По запросу
8
CLIP,CABLE art. 3306-364
По запросу
9
Nut, Washer art. 3304-011
По запросу
10
Стартер Arctic Cat art. 3305-954
По запросу
11
O-RING 24.4*3.1 art. 3304-104
По запросу
12
BOLT FLANGE SH 6*28 art. 3305-946
По запросу
13
Nut, Flange art. 3304-654
По запросу
14
RELAY,STARTER (inc. 15) art. 3313-464
По запросу
15
BLADE FUSE 30A art. 3304-212
По запросу
16
SCREW SPECIAL 6*20 art. 3305-703
По запросу
17
BRACKET,MOUNTING-SOLENOID art. 3313-467
По запросу
18
NUT LOCK art. 3304-431
По запросу
