модель 2014 года
- Модель 450
- Код модели ATV 450 EFT RED [A2014IRK4CETR]

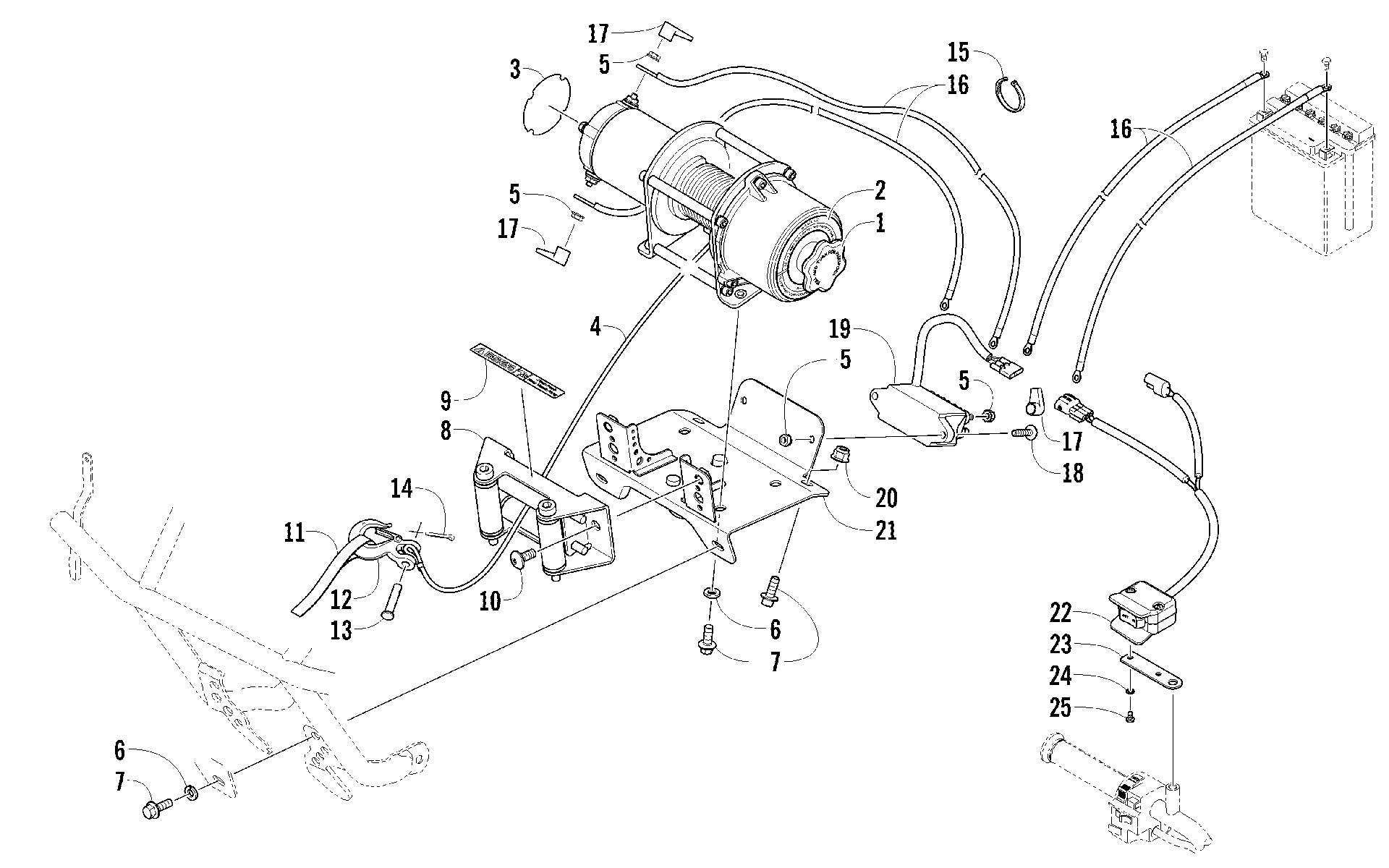

Схема лебёдки ASSEMBLY [96389] для ATV 450 EFT RED [A2014IRK4CETR]
Схема
Детали
![Лебёдка ASSEMBLY [96389]](/upload/schemas/63347d265fe180.66617459.gif)
Номер
Наименование детали
Цена
1
WINCH,ARCTIC 3000 (W/GASKET) (inc. 2-4 and two No. 5) art. 2441-250
По запросу
2
DECAL,WARNING-TENSION art. 2411-141
По запросу
3
DECAL,WARNING-OPERATION art. 2411-140
По запросу
4
CABLE,WINCH art. 1441-831
По запросу
5
Nut art. 0623-038
от 110 ₽
6
Washer, Lock art. 8051-246
По запросу
7
Болт Arctic Cat art. 8408-820
от 110 ₽
8
FAIRLEAD,ROLLER-1600 (B) (inc. 9) art. 0441-403
По запросу
9
DECAL,WARNING-ROLLER FAIRLEAD art. 0411-474
По запросу
10
Screw, Machine art. 8468-820
По запросу
11
STRAP,WINCH HOOK-"ARCTIC CAT" art. 1441-781
По запросу
12
Hook, Winch art. 1441-833
По запросу
13
PIN art. 1441-834
По запросу
14
Pin, Cotter art. 0623-175
По запросу
15
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Set, Winch Cable art. 3306-382
По запросу
17
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 3 шт.
18
Screw, Machine art. 8476-625
от 160 ₽
19
SOLENOID,WINCH-ASSY(replaces 0409-066) art. 0409-246
от 4 960 ₽
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
PLATE,WINCH-PAINTED-BLACK(replaces 0541-622) art. 3441-533
По запросу
22
Switch, Winch - Assembly art. 3306-644
По запросу
23
BRACKET,WINCH SWITCH-BLACK art. 0505-551
По запросу
24
WASHER,LOCK-6(0.138) INTERNAL TOOTH Z&B art. 8052-093
По запросу
25
SCREW,MACH-CRPH 6-32X.25 G2 Z&B art. 8009-243
По запросу
