модель 2014 года
- Модель 450
- Код модели ATV 450 EFT RED [A2014IRK4CETR]

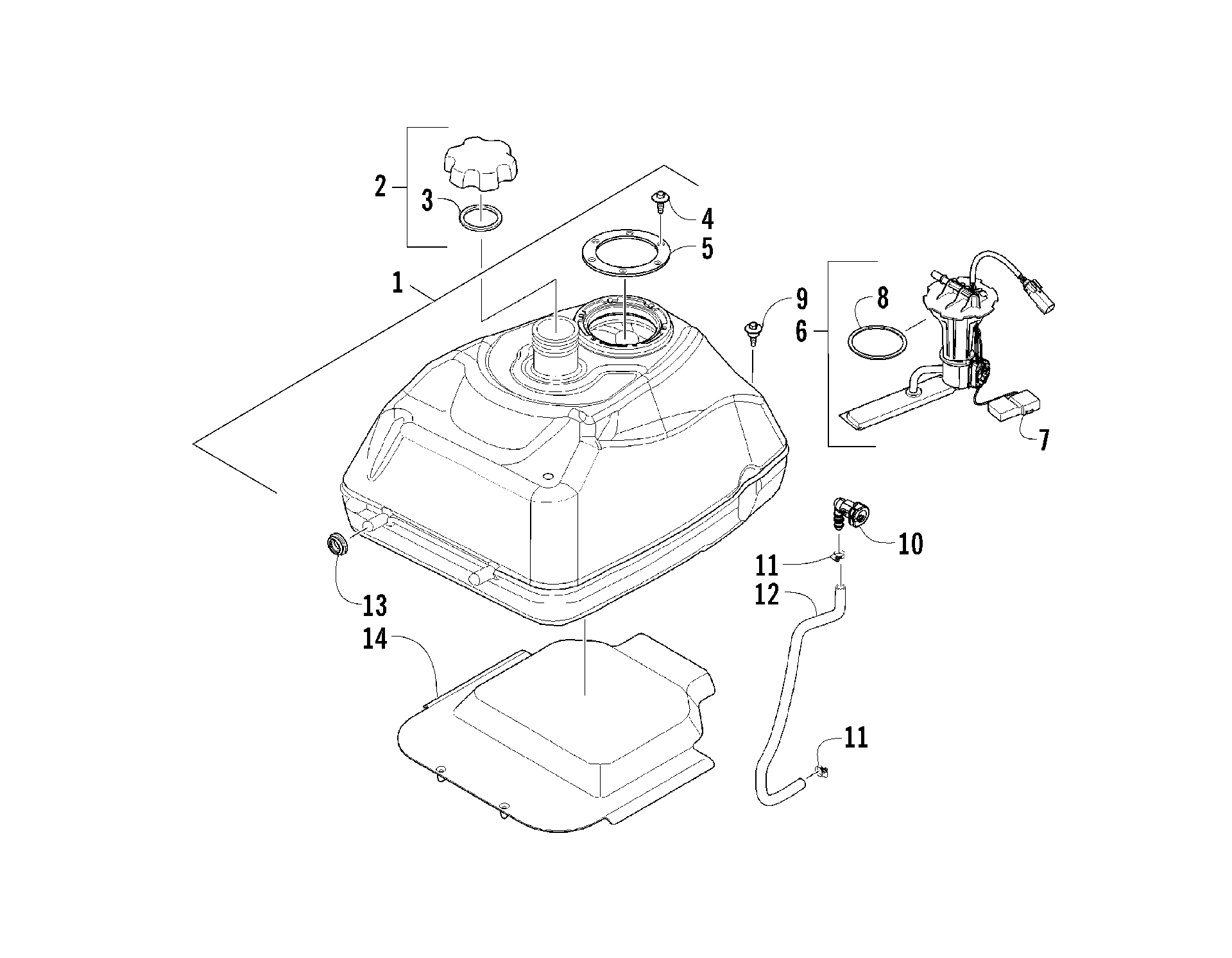

Схема топливный бака ASSEMBLY [96026] для ATV 450 EFT RED [A2014IRK4CETR]
Схема
Детали
![топливный бак ASSEMBLY [96026]](/upload/schemas/63346a654d4971.22994090.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL (425 EU) (inc. 2-5) art. 3306-244
По запросу
2
CAP ASSY FUEL TANK (inc. 3) art. 3306-297
По запросу
3
GASKET,FUEL CAP art. 3306-298
По запросу
4
BOLT WASHER 5*16 art. 3306-300
По запросу
5
MOUNT FUEL PUMP art. 3306-299
По запросу
6
FUEL PUMP ASSY (RB 3307-076) (inc. 7-8)(replaces 3306-296) art. 3307-076
По запросу
7
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
8
SEAL art. 3313-845
По запросу
9
SCREW,FUEL TANK art. 0423-732
По запросу
10
Переходник art. 1670-878
По запросу
11
Clamp, Hose art. 0623-373
По запросу
12
Hose, Fuel - Assembly art. 3306-363
По запросу
13
GROMMET, FUEL TANK art. 0423-460
По запросу
14
SHIELD,FUEL TANK art. 3313-833
По запросу
