модель 2014 года
- Модель 450
- Код модели ATV 450 EFT RED [A2014IRK4CETR]

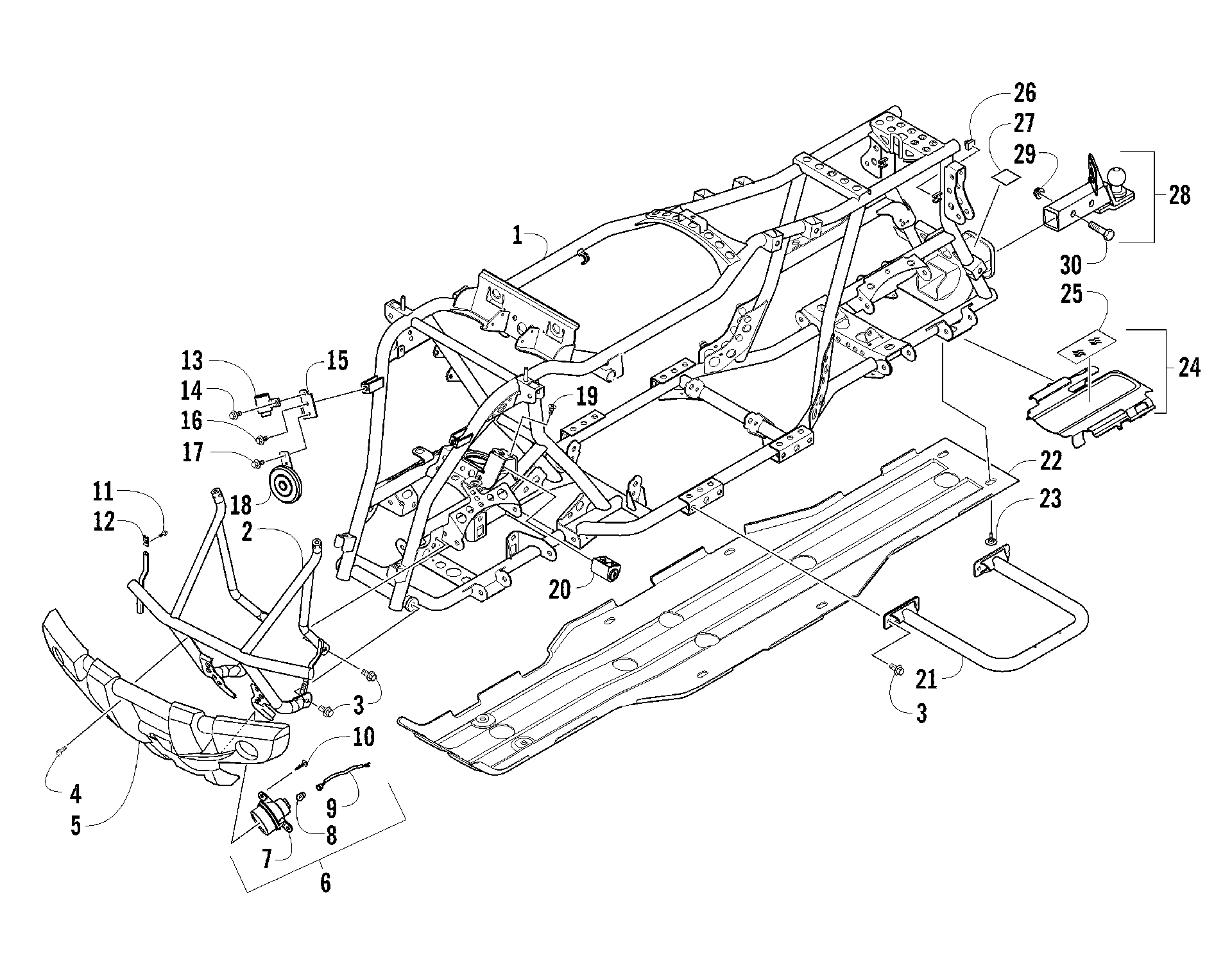

Схема рамы AND RELATED PARTS [98361] для ATV 450 EFT RED [A2014IRK4CETR]
Схема
Детали
![Рама AND RELATED PARTS [98361]](/upload/schemas/633466a7d3fd00.59427074.gif)
Номер
Наименование детали
Цена
1
Frame, Main art. 3306-373
По запросу
2
BUMPER,FRONT art. 3306-332
По запросу
3
BOLT FLANGE 8*16 art. 3304-543
По запросу
4
BOLT WASHER 6*16 art. 3304-587
По запросу
5
Fascia, Bumper art. 3306-352
По запросу
6
Turn Signal - Right - Assembly (inc. 7-9) art. 3304-766
По запросу
6
WINKER ASS'Y LH FR (ACE) (inc. 7-9) art. 3304-813
По запросу
7
UNIT WINKER R FR art. 3304-822
По запросу
7
UNIT WINKER L FR art. 3304-823
По запросу
8
BULB,WINKER-YELLOW (12V 10W) art. 3304-825
По запросу
9
SOCKET COMP R FR WINKER art. 3305-359
По запросу
9
SOCKET COMP art. 3305-360
По запросу
10
SCREW TAPPING 5*12 art. 3304-645
По запросу
11
BOLT WASHER 6*20 art. 3304-586
По запросу
12
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
13
Relay, Turn Signal art. 3306-372
По запросу
14
BOLT FLANGE 6*16 art. 3305-344
По запросу
15
STAY,ELE. SET art. 3313-577
По запросу
16
BOLT FLANGE 8*12 art. 3304-544
По запросу
17
BOLT FLANGE 6*12 art. 3304-553
По запросу
18
Horn, Electric - 12V art. 3313-576
По запросу
19
SCREW FLAT U LOCK 6*12 art. 3305-395
По запросу
20
LOCK STEERING HNDL art. 3305-392
По запросу
21
FOOTREST-BLACK art. 3313-351
По запросу
22
PLATE SKID art. 3313-755
По запросу
23
Винт Arctic Cat art. 0423-545
от 326 ₽
24
Shield, Gearcase (inc. 25) art. 3313-596
По запросу
25
FOIL,PROTECTIVE art. 3306-582
По запросу
26
STOPPER RUBBER art. 3306-329
По запросу
27
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
28
KIT,HITCH/BALL (50MM) (inc. 29-30) art. 0541-857
По запросу
29
NUT,HEX-FLG SIDE LOCK GRF 1/2-13 Z&C art. 0423-690
По запросу
30
SCREW,CAP-HH 1/2-13 X 3.25 GR5 Z&C art. 0423-693
По запросу
