модель 2014 года
- Модель 450
- Код модели ATV 450 EFT RED [A2014IRK4CETR]

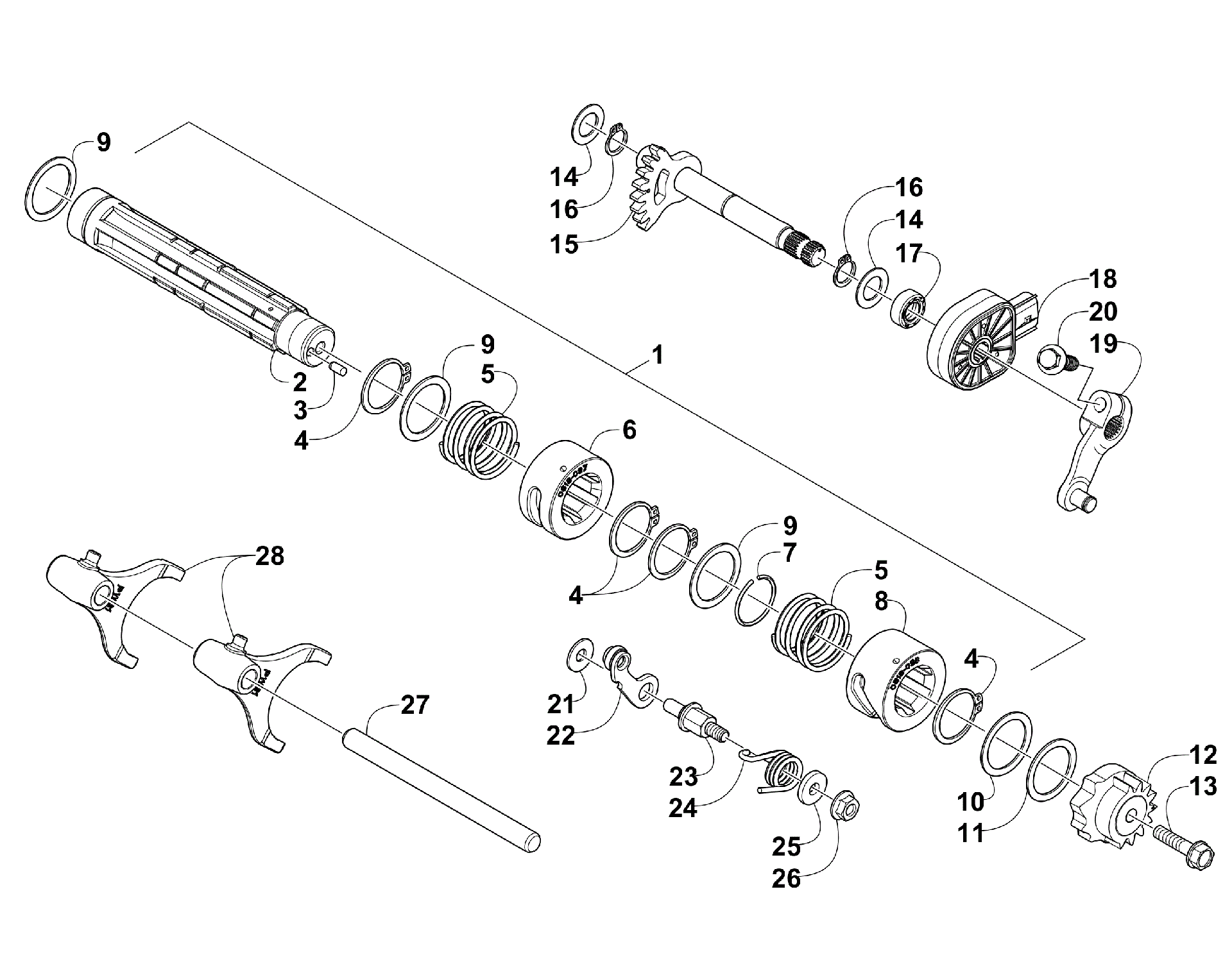

Схема передача Shifting ASSEMBLY [94326] для ATV 450 EFT RED [A2014IRK4CETR]
Схема
Детали
![передача Shifting ASSEMBLY [94326]](/upload/schemas/63346b56491350.86864946.gif)
Номер
Наименование детали
Цена
1
DRUM ASSY, GEAR SHIFT (inc. 2-8 and two No. 9) art. 0818-126
По запросу
2
SHIFT SHAFT art. 0818-125
По запросу
3
ROLLER 4*8 art. 3304-439
По запросу
4
CIR CLIP EX 25MM art. 3304-147
По запросу
5
SPRING,CAM,GEAR SHIFT art. 0818-060
По запросу
6
CAM,REVERSE,GEAR SHIFT art. 0818-117
По запросу
7
C-RING, CAM art. 0831-016
По запросу
8
CAM,FORWARD,GEAR SHIFT art. 0818-116
По запросу
9
WASHER,STEEL,25X32X0.9 art. 0828-079
По запросу
10
WASHER,THRUST SECONDARY TRANSMISSION art. 0828-081
По запросу
11
WASHER,STEEL,20X28X0.5 art. 0828-080
По запросу
12
PLATE,GEAR SHIFT CAM art. 0818-061
По запросу
13
BOLT FLANGE 6*25 art. 3304-569
По запросу
14
WASHER, STEEL, 12X20X0.9 art. 0828-084
По запросу
15
SPINDLE ASSY.,DRUM SHIFT (inc. 16) art. 0818-113
По запросу
16
CIRCLIP TYPE D 1400 art. 0831-056
По запросу
17
SEAL,SUB GEAR SHIFT art. 0830-179
По запросу
18
SWITCH,GEAR-ENGINE art. 3306-259
По запросу
19
ARM,GEAR SELECT ASSY. art. 3306-316
По запросу
20
BOLT FLANGE 6*22 art. 3304-551
По запросу
21
WASHER,STEEL,6X14X0.9 art. 0828-083
По запросу
22
STOPPER,SWING ARM-CAM ASSY art. 0818-084
По запросу
23
SUPPORT,CAM STOPPER art. 0818-062
По запросу
24
SPRING,TORSION,CAM ARM art. 0818-109
По запросу
25
WASHER,STEEL,6X16X2.5 art. 0828-082
По запросу
26
Nut, Flange art. 3304-654
По запросу
27
SHAFT, SHIFT FORK art. 0818-021
По запросу
28
FORK,SHIFT art. 0818-088
По запросу
