модель 2014 года
- Модель 450
- Код модели ATV 450 EFT RED [A2014IRK4CETR]

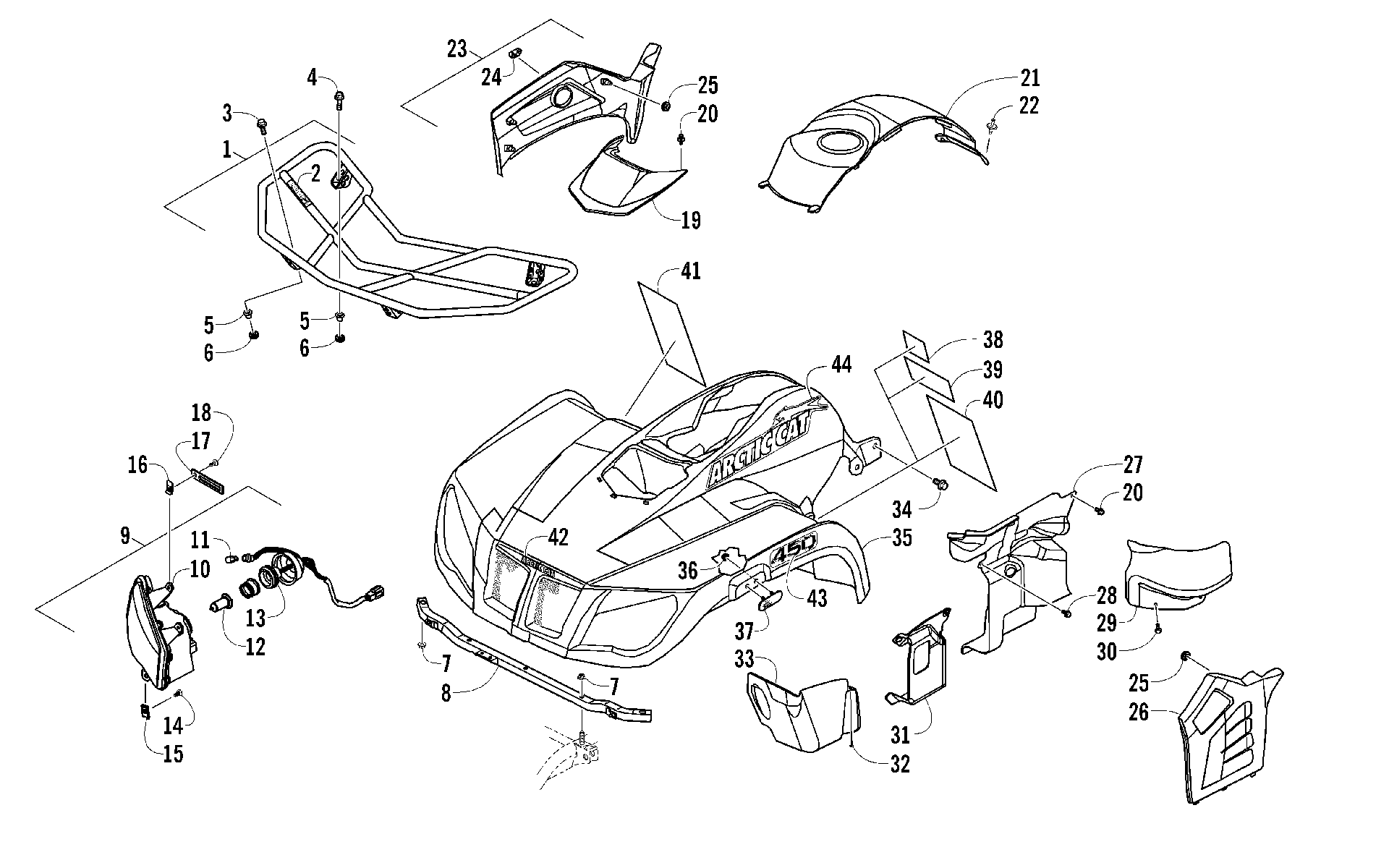

Схема передней части RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [100370] для ATV 450 EFT RED [A2014IRK4CETR]
Схема
Детали
![Передняя часть RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [100370]](/upload/schemas/6334688673e756.59216457.gif)
Номер
Наименование детали
Цена
1
Rack, Front - Assembly (inc. 2) art. 3306-330
По запросу
2
DECAL,WARNING RACK (75LB) art. 1411-681
По запросу
3
BOLT,M8*25 art. 3313-522
По запросу
4
BOLT,FLANGE 8*50 art. 3313-713
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
NUT FLANGE 8MM art. 3304-668
По запросу
8
TUBE,REAR MOUNT-FRONT RACK art. 3306-331
По запросу
9
LIGHT ASS'Y R HEAD (inc. 10-13) art. 3306-268
По запросу
9
LIGHT ASS'Y L HEAD (inc. 10-13) art. 3306-269
По запросу
10
UNIT HEAD LIGHT L art. 3306-271
По запросу
10
UNIT HEAD LIGHT R art. 3306-270
По запросу
11
BULB POSITION LIGHT 12V5W art. 3303-847
По запросу
12
BULB HEAD LIGHT art. 3303-846
По запросу
13
SOCKET COMP art. 3306-272
По запросу
14
BOLT WASHER 6*20 art. 3304-586
По запросу
15
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
16
NUT CLIP 5MM art. 3304-061
По запросу
17
CLIP 2*70 art. 3304-157
По запросу
18
BOLT WASH 5*16 art. 3304-029
По запросу
19
ACCESS PANEL,ELECTRIC (BLACK) art. 3306-404
По запросу
20
CLIP MUDGUARD art. 3303-592
По запросу
21
COVER,TANK (RED) art. 3306-280
По запросу
22
CLIP FENDER art. 3304-057
По запросу
23
PANEL,SIDE-RH-ASSY (inc. 24) art. 3313-857
По запросу
24
CAP, SIDE COVER art. 3306-307
По запросу
25
Втулка Arctic Cat art. 0423-678
от 326 ₽
26
PANEL,SIDE-LH art. 3313-667
По запросу
27
PANEL SPLASH LEFT art. 3306-285
По запросу
27
PANEL,SPLASH RIGHT art. 3306-284
По запросу
28
CLIP,MUDGUARD art. 3305-448
По запросу
29
PROTECTOR HOSE art. 3313-844
По запросу
30
BOLT WASHER 6*16 art. 3304-587
По запросу
31
PANEL ASSY,SPLASH LEFT art. 3306-353
По запросу
31
PANEL FRONT,SPLASH RIGHT art. 3306-286
По запросу
32
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
33
SHIELD LINKAGE art. 3313-754
По запросу
34
BOLT WASHER 8*16 art. 3305-783
По запросу
35
Panel, Fender Front - Red art. 3306-283
По запросу
36
NUT FLANGE 5MM(G) art. 3304-774
По запросу
37
REFLECTOR,FRONT (OVAL) art. 3313-359
По запросу
38
DECAL,WARNING HILL art. 0411-835
По запросу
39
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
40
DRIVE WARNING LIST ON ROAD (ACE) art. 3304-806
По запросу
41
DECAL,WARNING-PRE RIDE(AE) art. 1411-250
По запросу
42
DECAL,"ARCTIC CAT" art. 2411-465
По запросу
43
DECAL,450-RED art. 3411-613
По запросу
44
DECAL,SIDE-RH-RED (C-BODY) art. 3411-406
По запросу
44
DECAL,SIDE-LH-RED (C-BODY) art. 3411-407
По запросу
