модель 2014 года
- Модель 450
- Код модели ATV 450 EFT RED [A2014IRK4CETR]

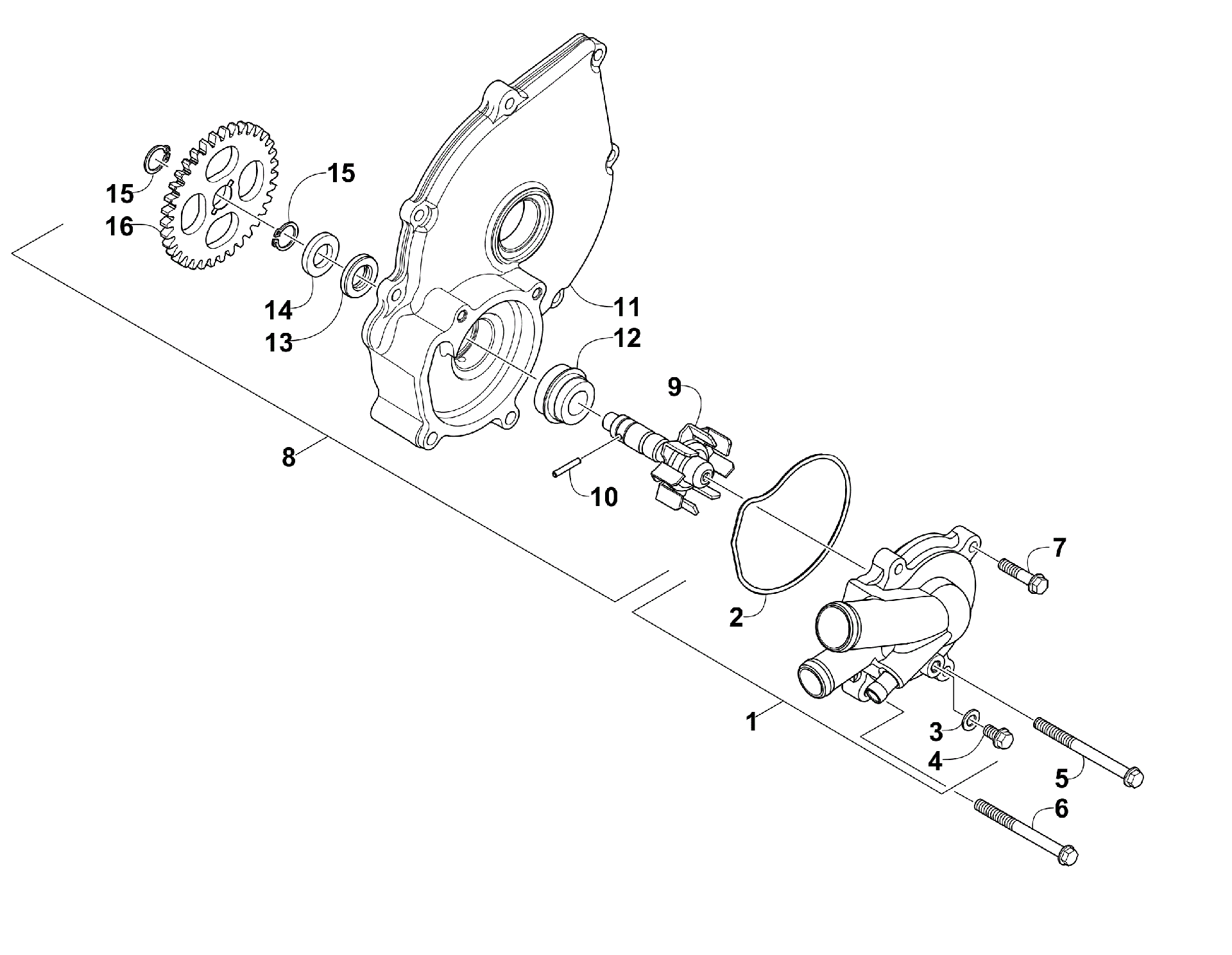

Схема водяной помпы ASSEMBLY [92768] для ATV 450 EFT RED [A2014IRK4CETR]
Схема
Детали
![Водяная помпа ASSEMBLY [92768]](/upload/schemas/63347b45cd8564.91561417.gif)
Номер
Наименование детали
Цена
1
COVER ASSY, WATER PUMP (inc. 2-4) art. 0813-054
По запросу
2
RING,WATER PUMP art. 0830-208
По запросу
3
WASHER A 6MM art. 3304-049
По запросу
4
BOLT FLANGE SH 6*10 art. 3304-186
По запросу
5
ACS SCREW,HFH-M6-1x70 art. 0826-065
По запросу
6
BOLT FLANGE SH 6*65 (C) art. 0826-151
По запросу
7
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
8
WATER PUMP ASSY, L COVER (inc. 9-16) art. 0813-051
По запросу
9
IMPELLER SHAFT,WATER PUMP art. 0813-057
По запросу
10
ROLLER,3*19.8 art. 0829-057
По запросу
11
COVER,L COVER art. 0806-123
По запросу
12
SEAL,MECHANICAL(replaces 3305-940) art. 3308-126
По запросу
13
OIL SEAL 13.7*24*5 art. 0830-207
По запросу
14
WASHER,THRUST 14MM art. 0828-130
По запросу
15
CIR CLIP EX 14 art. 0831-089
По запросу
16
GEAR,WATER PUMP DRIVEN art. 0811-037
По запросу
