модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 RED [A2016XAT4EUSR]

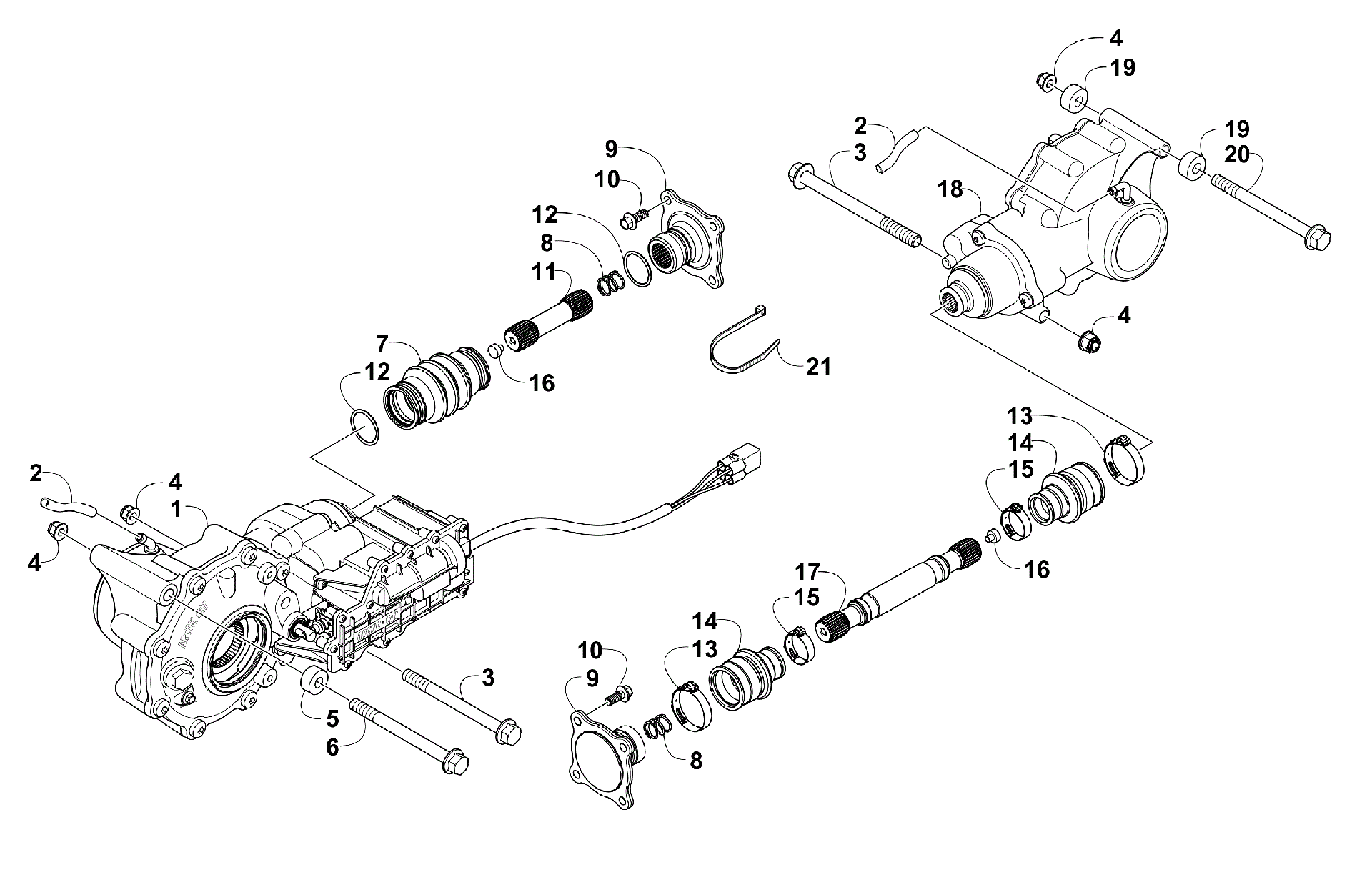

Схема трансмиссии ASSEMBLY [300657] для ATV ALTERRA 700 RED [A2016XAT4EUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [300657]](/upload/schemas/633329039495a0.49387646.gif)
Номер
Наименование детали
Цена
1
GEARCASE,FRONT-ASSEMBLY art. 2502-342
По запросу
2
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
3
Screw, Cap art. 0423-404
По запросу
4
Гайка Arctic Cat art. 8428-002
от 310 ₽
5
SPACER,GEARCASE art. 1423-255
По запросу
6
SCREW,CAP-HFH M10-1.25X130 art. 0423-576
По запросу
7
BOOT,DRIVESHAFT art. 2402-200
По запросу
8
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
9
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
10
Болт Arctic Cat art. 8408-820
от 110 ₽
11
SHAFT,PROPELLER-FRONT art. 2402-175
По запросу
12
O-Ring art. 0830-240
По запросу
13
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
14
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
15
Хомут Arctic Cat art. 0423-411
По запросу
16
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
17
SHAFT,PROPELLER-REAR art. 2402-173
По запросу
18
GEARCASE,REAR-ASSEMBLY-3.1 art. 2502-153
По запросу
19
SPACER,STL-10.5ID X 25.4OD X 19.5LG art. 1423-179
По запросу
20
SCREW,CAP-HFH M10-1.25X155 art. 1423-266
По запросу
21
Зажим Arctic Cat art. 0123-788
По запросу
