модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 RED [A2016XAT4EUSR]

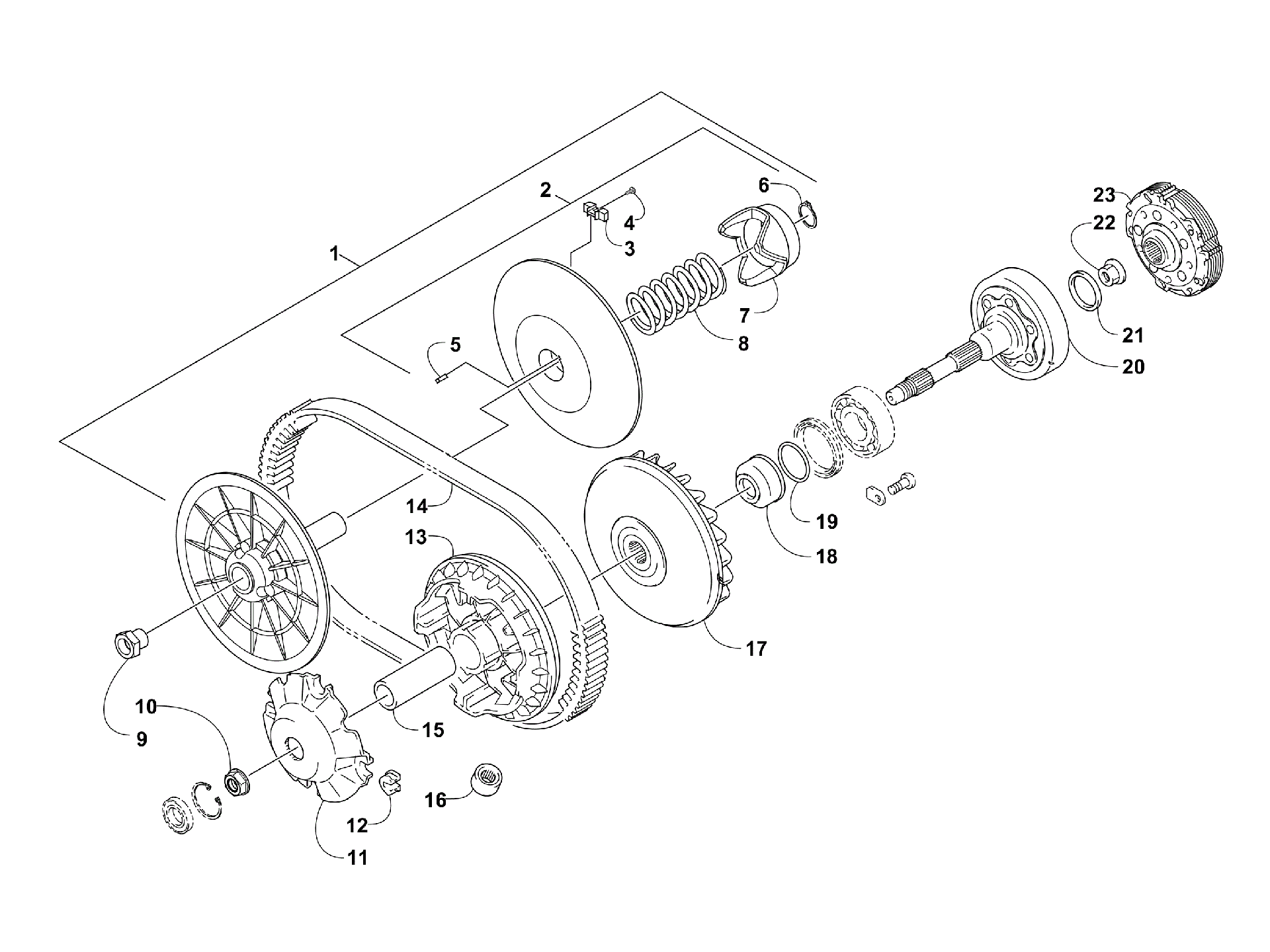

Схема трансмиссии ASSEMBLY [301132] для ATV ALTERRA 700 RED [A2016XAT4EUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [301132]](/upload/schemas/6333404e12eb58.27284249.gif)
Номер
Наименование детали
Цена
1
Ведомый вариатор в сборе Arctic Cat art. 0823-535
от 38 600 ₽
2
PULLEY,DRIVEN-ASSY UNCALIBRATED (LP3) (inc. 3-6) art. 0823-554
По запросу
3
SHOE,CAM-DRIVEN PULLEY art. 0823-454
По запросу
4
Screw, Cam Shoe art. 0823-177
По запросу
5
KEY-1/4" art. 0823-383
По запросу
6
Snap Ring, External - 35.2 ID art. 0823-455
По запросу
7
CAM,DRIVEN CLUTCH-45 DEG (DIECAST) art. 0823-453
По запросу
8
SPRING-DRIVEN CLUTCH art. 0823-377
По запросу
9
Гайка ведомого вариатора Arctic Cat art. 0823-457
По запросу
10
Гайка вариатора М20х1,5 Arctic Cat art. 0827-073
от 683 ₽
11
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
12
Слайдер вариатора art. 0823-277
от 490 ₽
13
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
14
Ремень вариатора Arctic Cat art. 0823-013
от 11 477 ₽
15
Вал ведущего вариатора Arctic Cat art. 0823-271
от 3 210 ₽
16
Грузик вариатора Arctic Cat art. 0823-167
от 400 ₽
17
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
18
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
19
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
20
Колокол сцепления Arctic Cat art. 0823-556
от 10 900 ₽
21
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
22
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
23
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
