модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 RED [A2016XAT4EUSR]

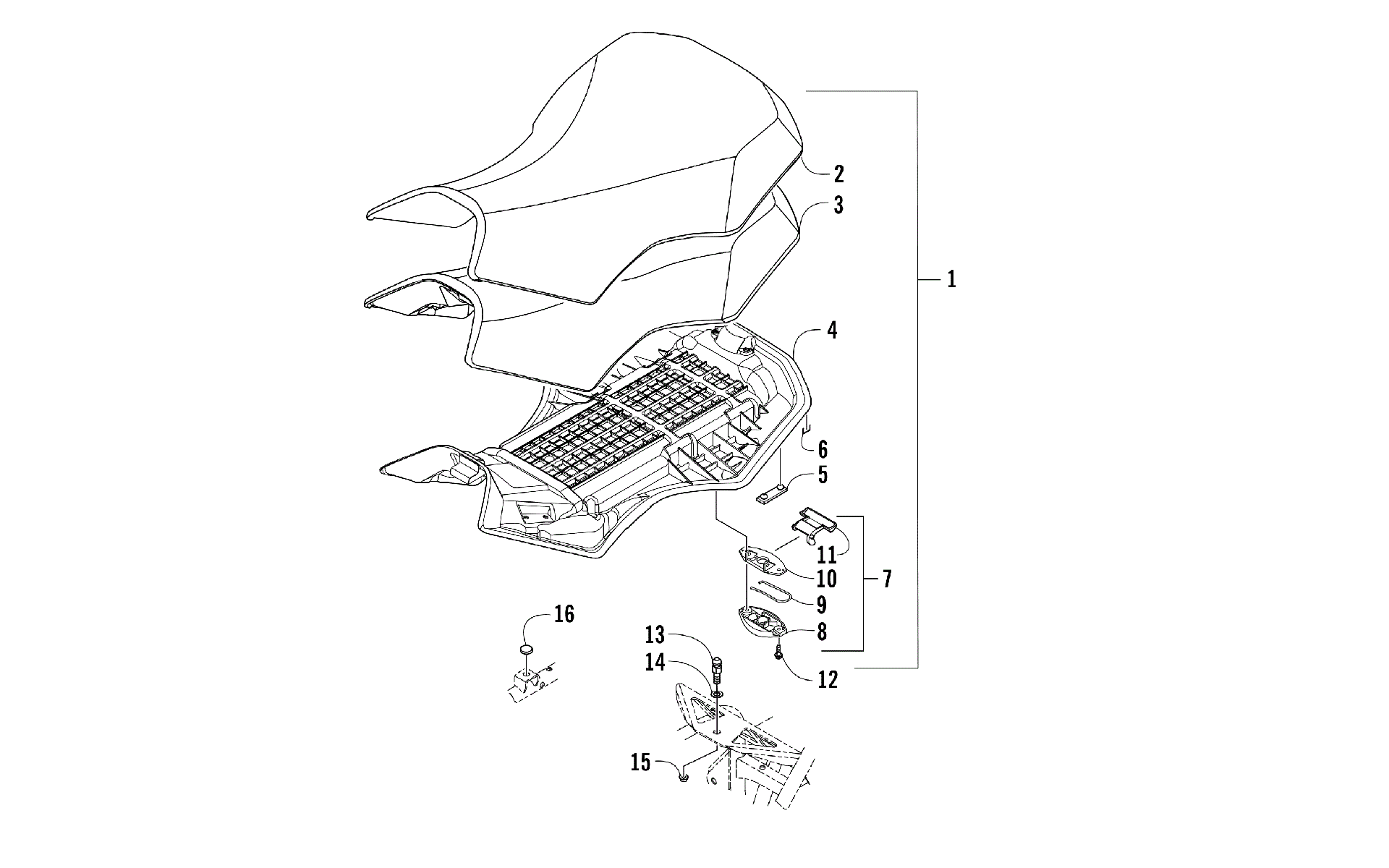

Схема сиденья ASSEMBLY [301124] для ATV ALTERRA 700 RED [A2016XAT4EUSR]
Схема
Детали
![Сиденье ASSEMBLY [301124]](/upload/schemas/633338df7d6838.15304008.gif)
Номер
Наименование детали
Цена
1
SEAT-ASSEMBLY (RB 0517-198) (inc. 2-11)(replaces 0517-177) art. 0517-198
По запросу
2
COVER,SEAT (ATV 151) art. 5506-673
По запросу
3
FOAM,SEAT-MOLDED.44 RATIO@ 3.3 SHOT TIME art. 0517-170
По запросу
4
SEAT BASE-ASSEMBLY (inc. 5) art. 0517-184
По запросу
5
Bumper art. 0406-879
По запросу
6
Staple art. 0624-100
По запросу
7
LATCH,SEAT-ASSY (RB 7506-729) (inc. 8-11)(replaces 5506-757) art. 7506-729
По запросу
8
COVER,LATCH-SEAT art. 1673-635
По запросу
9
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
10
BACK,LATCH-SEAT art. 1673-634
По запросу
11
LEVER,RELEASE SEAT LATCH art. 4406-691
По запросу
12
Болт Arctic Cat art. 8408-620
от 190 ₽
13
Stud, Latch - Seat art. 1423-254
По запросу
14
Шайба Arctic Cat art. 0423-073
от 221 ₽
15
Nut, Lock art. 8424-002
По запросу
16
BUMPER,SEAT art. 0406-877
По запросу
