модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 RED [A2016XAT4EUSR]

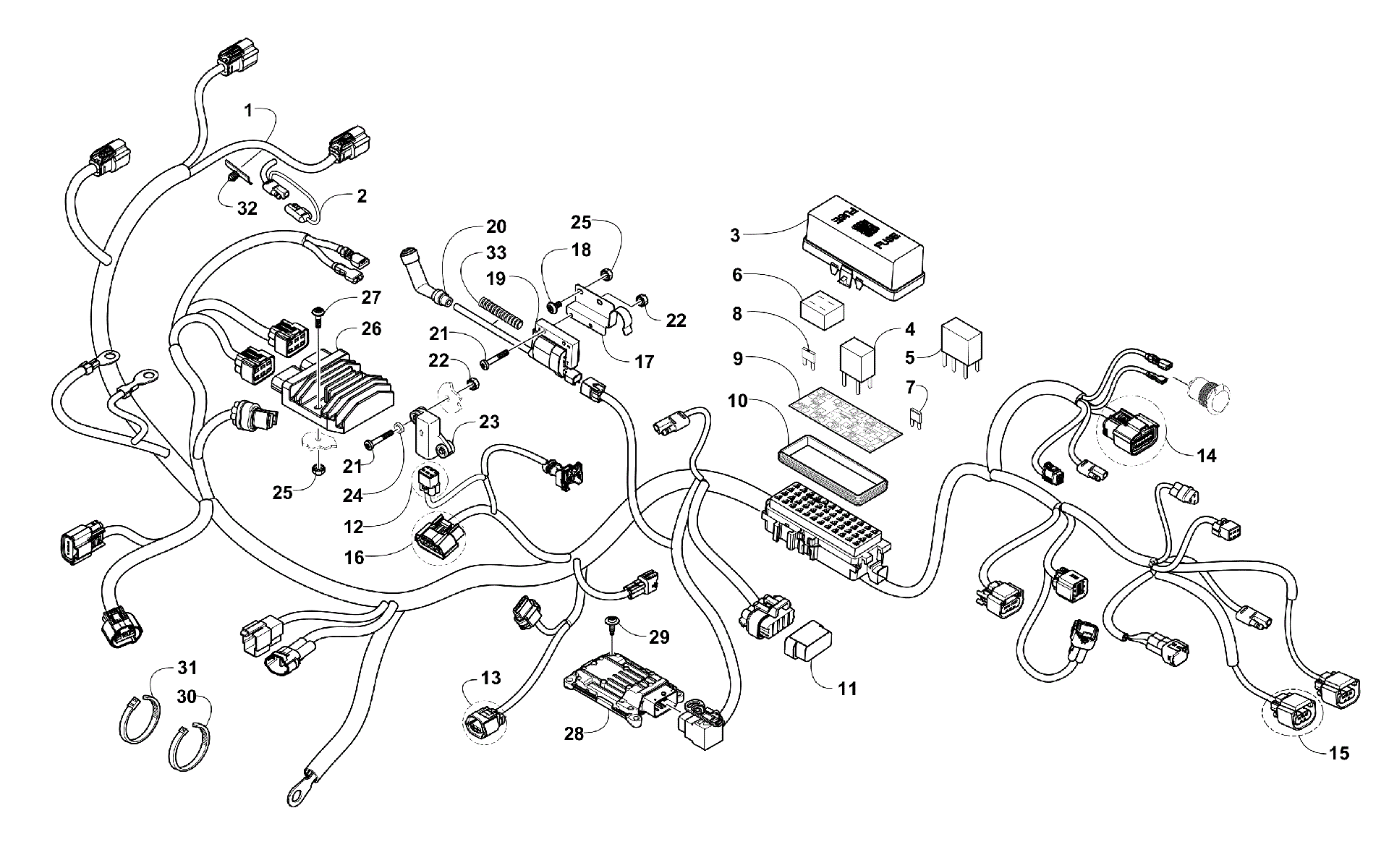

Схема жгута проводов ASSEMBLY [300933] для ATV ALTERRA 700 RED [A2016XAT4EUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [300933]](/upload/schemas/633343225e11e5.61759856.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN-015 550/700 (inc. 2-11) art. 0486-533
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp art. 0430-045
от 2 250 ₽
5
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Circuit Breaker - 15 Amp art. 0430-100
По запросу
8
Fuse - 30 Amp art. 0430-030
По запросу
8
Fuse - 15 Amp art. 0430-031
По запросу
8
Fuse - 10 Amp art. 0430-032
По запросу
9
DECAL,PDM-015 ATV art. 4411-131
По запросу
10
Seal art. 0430-086
По запросу
11
Cover, Diagnostics Connector art. 0430-103
По запросу
12
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
13
KIT,HARNESS,REPAIR-TPS SENSOR art. 2436-082
По запросу
14
KIT,PS GAUGE CONNECTOR art. 2436-081
По запросу
15
KIT,HL CONNECTOR REPAIR (H13) art. 2436-080
По запросу
16
KIT,REPAIR-4P TMAP CONNECTOR art. 1436-484
По запросу
17
BRKT,PDM-ANGLE-PTD BLK art. 0530-129
По запросу
18
Screw, Machine art. 8476-612
По запросу
19
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
20
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
21
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
22
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
23
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
24
Washer art. 0123-802
от 110 ₽
25
Nut art. 0623-038
от 110 ₽
26
REGULATOR,VOLTAGE (35-AMP) art. 0824-078
По запросу
27
Screw, Machine art. 8476-625
от 160 ₽
28
ECU,EFI-PROGRAMMED-CAN/SYN (ATV 700) art. 0530-132
По запросу
29
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
30
Зажим Arctic Cat art. 0123-788
По запросу
30
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
31
CABLE TIE,DOUBLE LOOP-11" art. 1423-270
По запросу
32
Clip, Routing art. 0430-102
По запросу
33
Loom, Protective - 10 ft art. 0716-558
По запросу
