модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 RED [A2016XAT4EUSR]

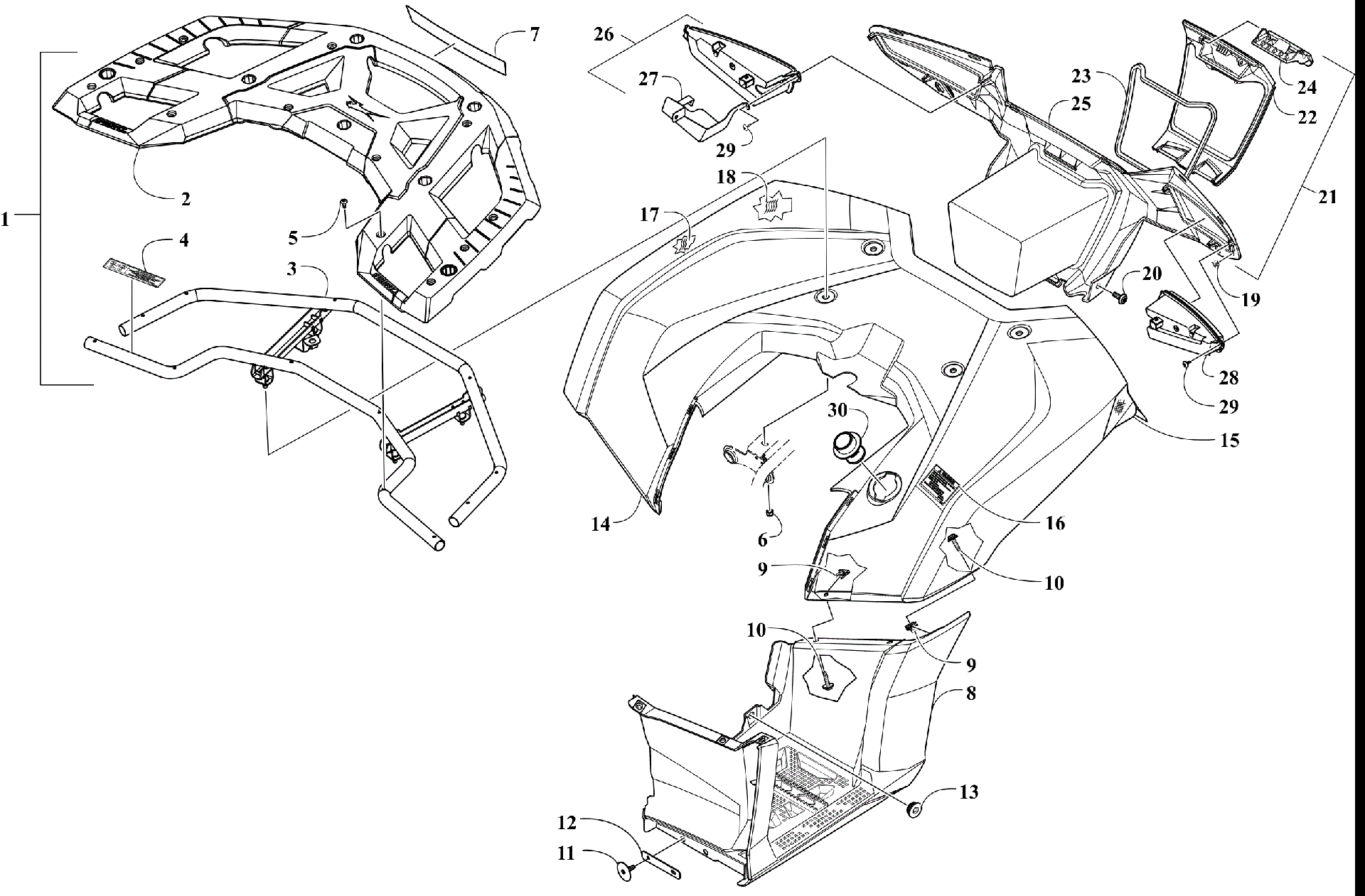

Схема задний RACK, кузов PANEL, FOOTWELL и TAILLIGHT ASSEMBLIES [301123] для ATV ALTERRA 700 RED [A2016XAT4EUSR]
Схема
Детали
![задний RACK, кузов PANEL, FOOTWELL и TAILLIGHT ASSEMBLIES [301123]](/upload/schemas/63333704d70007.80366488.gif)
Номер
Наименование детали
Цена
1
RACK,REAR-ASSY (inc. 2-5) art. 5506-841
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
RACK,REAR WELDMENT-PTD(replaces 7506-025) art. 7506-027
По запросу
4
DECAL,WARNING-REAR RACK art. 4411-680
По запросу
5
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
6
Nut, Hex art. 8432-802
По запросу
7
Decal, Arctic Cat art. 5411-506
По запросу
8
Подножка правая Arctic Cat art. 5506-746
По запросу
8
FOOTWELL,TOP/BOTTOM-LH-ASSY art. 5506-747
По запросу
9
Клипса Arctic Cat art. 0423-577
от 168 ₽
10
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
11
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
12
PLATE,FOOTWELL-PTD BLACK art. 7506-164
По запросу
13
Втулка Arctic Cat art. 0423-678
от 326 ₽
14
Panel, Fender - Assembly - Red (inc. 15-18) art. 5506-782
По запросу
15
REFLECTOR,REAR-LH art. 4411-817
По запросу
15
REFLECTOR,REAR-RH art. 4411-816
По запросу
16
DECAL,WARNING-TIRE PRESSURE art. 4411-676
По запросу
17
SHIELD,RR SPLASH PANEL-BOTTOM-RB1412-112(replaces 0412-848) art. 1412-112
По запросу
18
SHIELD,RR SPLASH PANEL-TOP (RB 1412-110)(replaces 0412-849) art. 1412-110
По запросу
19
CLIP,RETAINING art. 1423-321
По запросу
20
SCREW,MACH-TSTRH M8X1.25X16 Z&BLK art. 8477-816
По запросу
21
DOOR,BOX STORAGE-REAR-ASSY (inc. 22-25) art. 5506-593
По запросу
22
DOOR,BOX STORAGE-REAR art. 4406-583
По запросу
23
SEAL,DOOR-BOX STORAGE art. 4406-839
По запросу
24
LATCH,DOOR-PLASTIC art. 4406-316
По запросу
25
FASCIA,REAR art. 4406-581
По запросу
26
TAILLIGHT,LED-RH-W/SHIELD (inc. 27) art. 0509-110
По запросу
27
SHIELD,RIGHT TAIL LIGHT art. 0412-844
По запросу
28
TAILLIGHT,LED-LH art. 0509-107
По запросу
29
Screw, Self Tapping art. 1423-284
По запросу
30
NECK,FILL-REMOTE art. 1470-074
По запросу
