модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 RED [A2016XAT4EUSR]

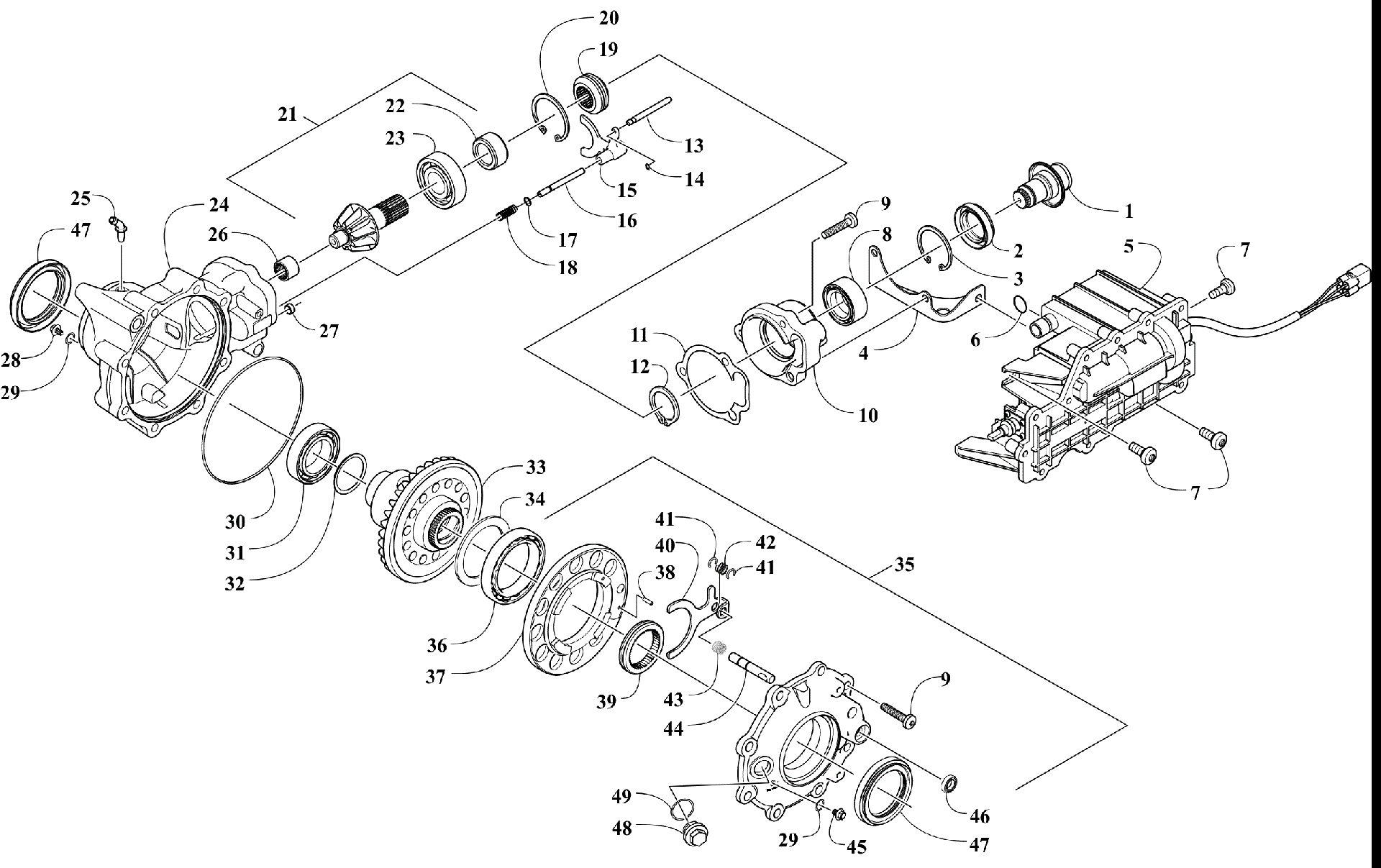

Схема передней части DRIVE GEARCASE ASSEMBLY [301128] для ATV ALTERRA 700 RED [A2016XAT4EUSR]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [301128]](/upload/schemas/63332d165460f7.72103701.gif)
Номер
Наименование детали
Цена
0
GEARCASE,FRONT-ASSEMBLY art. 2502-342
По запросу
1
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
2
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
3
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
4
Bracket, Actuator art. 1502-237
от 2 820 ₽
Аналог
Крепежная пластина переднего редуктора Arctic Cat б.у
art. 1502-237_б.у
2 820 ₽
Требуется 1 шт.
5
ACTUATOR,ELEC LOCK (inc. 6) art. 2502-194
По запросу
6
Уплотнительное кольцо актуатора Arctic Cat art. 1402-981
от 116 ₽
7
Винт Arctic Cat art. 0423-396
от 473 ₽
8
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
9
Screw, Self-Tapping art. 0423-118
По запросу
10
Housing, Pinion art. 0502-528
По запросу
11
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
12
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
13
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
14
Шайба Arctic Cat art. 0423-402
По запросу
15
Fork, Selector art. 0402-998
По запросу
16
Shaft, Shuttle art. 0402-417
По запросу
17
O-Ring art. 0423-147
По запросу
18
Пружинка Arctic Cat art. 0402-999
По запросу
19
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
20
Ring, Retaining art. 1423-067
По запросу
21
Хвостовик редуктора 11 зубьев Arctic Cat art. 1502-851
от 26 900 ₽
22
Collar, Retaining art. 1402-977
По запросу
23
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
24
Корпус редуктора Arctic Cat art. 1502-856
от 28 214 ₽
25
Fitting, Elbow art. 2402-162
По запросу
26
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
27
Pin, Dowel art. 0402-411
По запросу
28
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
29
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
30
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
31
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 1 шт.
32
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
32
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
32
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
32
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
32
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
33
Шестерня переднего дифференциала Arctic Cat art. 1502-859
от 67 515 ₽
34
SHIM, 1.6 art. 1402-077
По запросу
34
SHIM, 1.5 art. 1402-076
По запросу
34
SHIM, 1.4 art. 1402-075
По запросу
34
Шайба Arctic Cat art. 1402-074
от 3 890 ₽
34
Шайба Arctic Cat art. 1402-078
от 3 890 ₽
35
Cover, Gearcase (inc. one No. 29, 36-46, and one No. 47) art. 2502-286
По запросу
36
Подшипник переднего редуктора Arctic Cat art. 1402-053
от 690 ₽
37
FLANGE,BEARING-MACH art. 0502-413
По запросу
38
PIN, PARALLEL art. 1402-079
По запросу
39
COLLAR, SLIDING - LOCK art. 1402-042
По запросу
40
FORK art. 1402-054
По запросу
41
RING, RETAINING art. 1402-058
По запросу
42
SPRING art. 1402-057
По запросу
43
SPRING art. 1402-063
По запросу
44
SHAFT,LOCK art. 1402-656
По запросу
45
Plug, Oil Level art. 1402-211
По запросу
46
Сальник редуктора на актуатор Arctic Cat art. 1402-056
от 2 048 ₽
47
Сальник Arctic Cat art. 2402-240
от 3 266 ₽
48
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
49
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
