модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 RED [A2016XAT4EUSR]

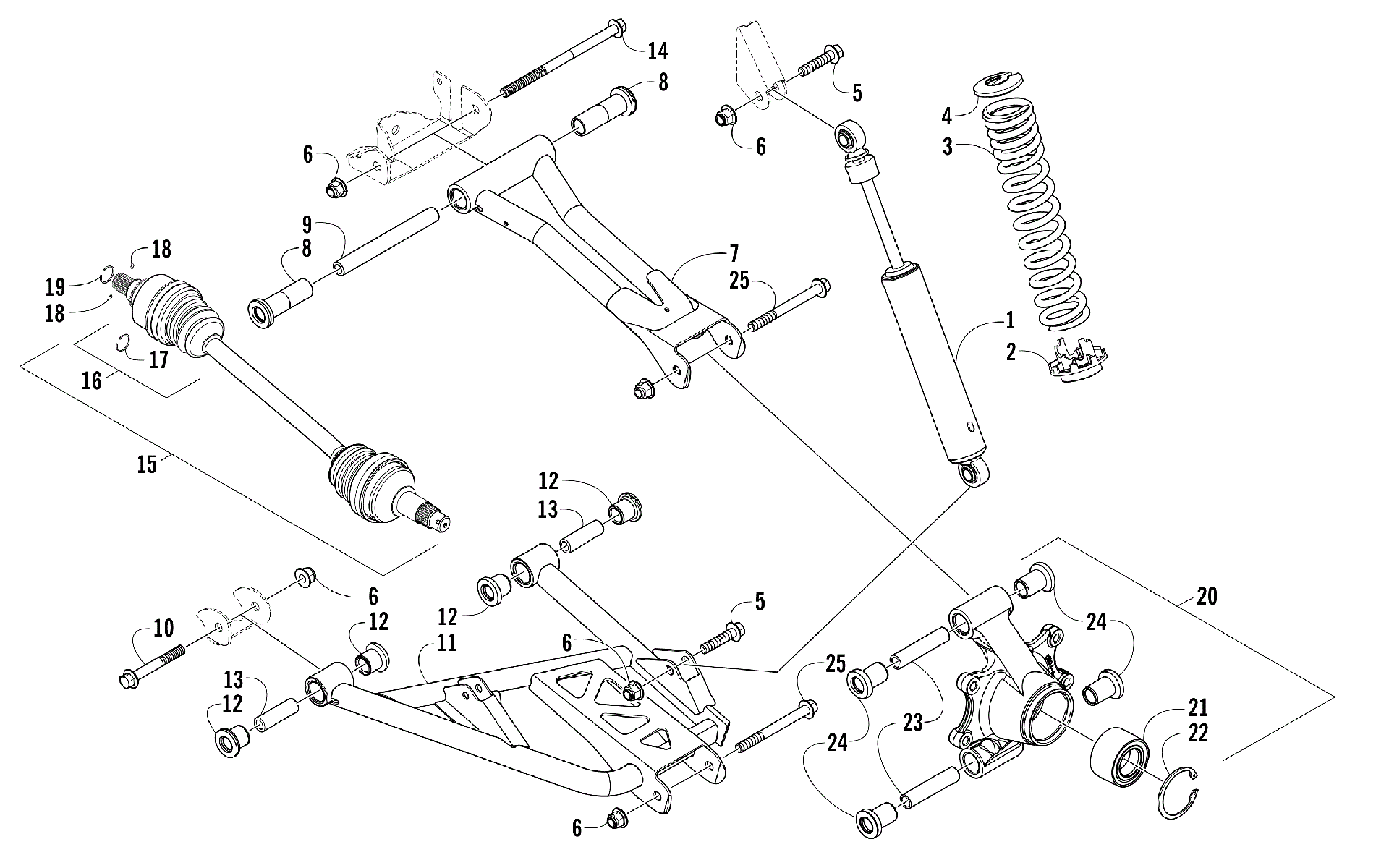

Схема задней подвески ASSEMBLY [300647] для ATV ALTERRA 700 RED [A2016XAT4EUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [300647]](/upload/schemas/633337f3b16696.18965354.gif)
Номер
Наименование детали
Цена
1
Амортизатор задний Arctic Cat art. 0404-419
По запросу
2
Кольцо регулировочное амортизатора art. 0403-395
от 2 205 ₽
Аналог
Кольцо регулировочное амортизатора Arctic Cat б.у
art. 0403-395_б.у
1 130 ₽
Требуется 2 шт.
Подписаться
3
SPRING,COIL-PTD WHITE art. 0504-883
По запросу
4
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
5
Screw, Cap art. 8409-045
По запросу
6
Гайка Arctic Cat art. 0423-744
от 263 ₽
7
A - Arm, Rear Upper - BLK-ASSY (inc. 8-9) art. 0504-948
По запросу
8
Втулка пластиковая рычага Arctic Cat art. 0403-289
от 473 ₽
9
Втулка рычага подвески art. 0403-439
от 2 310 ₽
10
Болт Arctic Cat art. 8409-075
от 210 ₽
11
A-ARM,REAR LOWER RH-BLK-ASSY (inc. four No. 12 and two No. 13) art. 0504-942
По запросу
11
A-ARM,REAR LOWER LH-BLK-ASSY (inc. four No. 12 and two No. 13) art. 0504-943
По запросу
12
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
13
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
14
Болт Arctic Cat art. 0423-334
По запросу
15
KIT,HALFSHAFT (inc. 16-19) art. 2502-350
По запросу
16
Repair Kit, Boot (inc. 17) art. 2436-111
от 1 596 ₽
17
Circlip art. 1441-988
По запросу
18
Pin, Transfer art. 1402-884
По запросу
19
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
20
Knuckle - Assembly (inc. 21-24)(replaces 0504-999) art. 1504-204
По запросу
21
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
22
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
23
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
24
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
25
Болт Arctic Cat art. 8409-000
от 310 ₽
