модель 2017 года
- Модель 500
- Код модели ATV 500 GREEN [A2017ICK4CUSG]

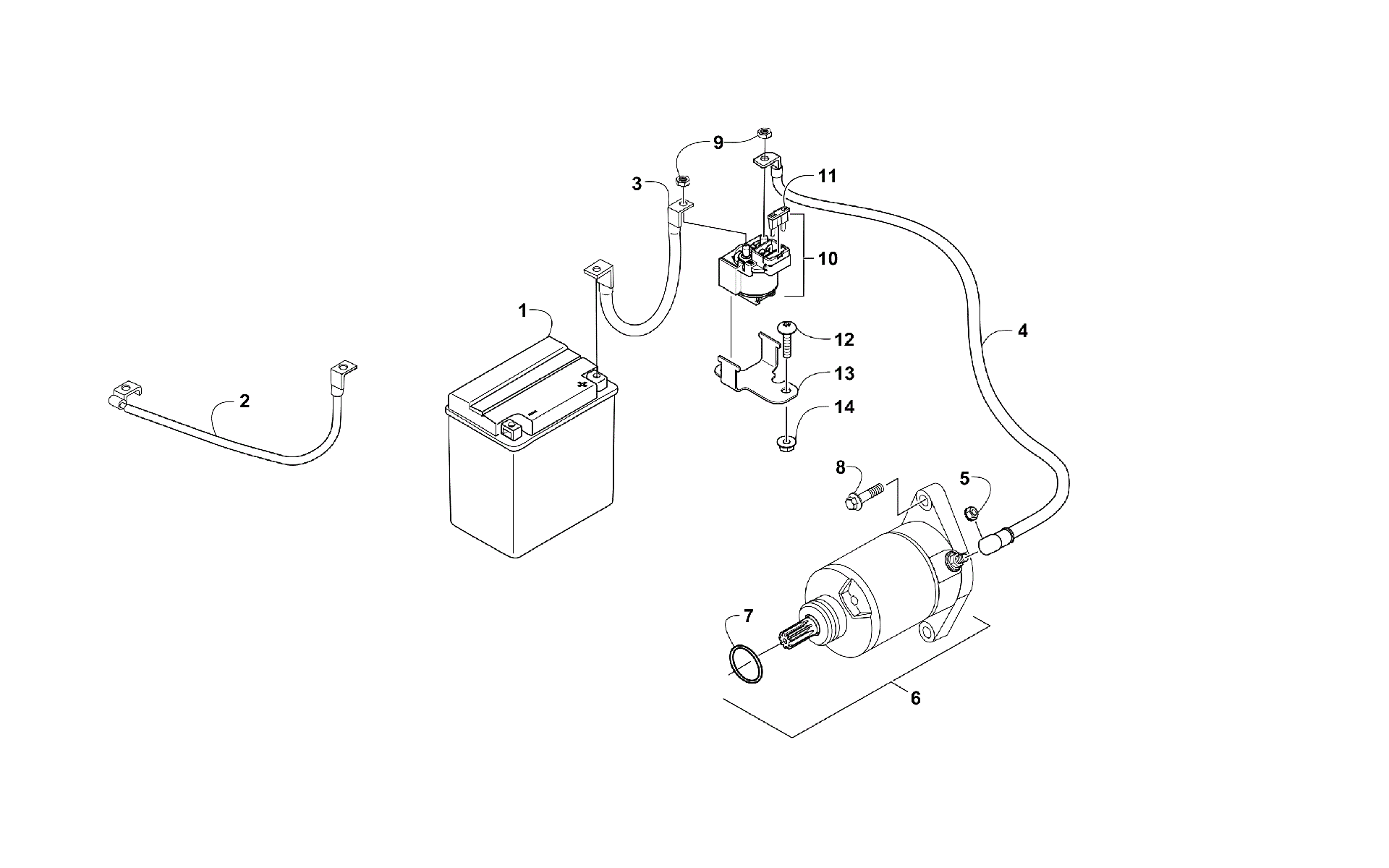

Схема аккумулятора AND STARTER ASSEMBLY [301450] для ATV 500 GREEN [A2017ICK4CUSG]
Схема
Детали
![Аккумулятор AND STARTER ASSEMBLY [301450]](/upload/schemas/63281e8072bbf1.67315103.gif)
Номер
Наименование детали
Цена
1
BATTERY YTX20L-BS art. 3306-301
По запросу
2
Cable, Battery/Ground art. 3307-192
По запросу
3
CABLE BAT art. 3307-194
По запросу
4
CABLE STARTER MOTOR art. 3307-129
По запросу
5
Nut, Washer art. 3304-011
По запросу
6
Стартер Arctic Cat art. 3305-954
По запросу
7
O-RING 24.4*3.1 art. 3304-104
По запросу
8
BOLT FLANGE SH 6*28 art. 3305-946
По запросу
9
Nut, Flange art. 3304-654
По запросу
10
RELAY,STARTER (inc. 11) art. 3313-464
По запросу
11
BLADE FUSE 30A art. 3304-212
По запросу
12
SCREW SPECIAL 6*20 art. 3305-703
По запросу
13
BRACKET,MOUNTING-SOLENOID art. 3313-467
По запросу
14
NUT LOCK art. 3304-431
По запросу
