модель 2017 года
- Модель 500
- Код модели ATV 500 GREEN [A2017ICK4CUSG]

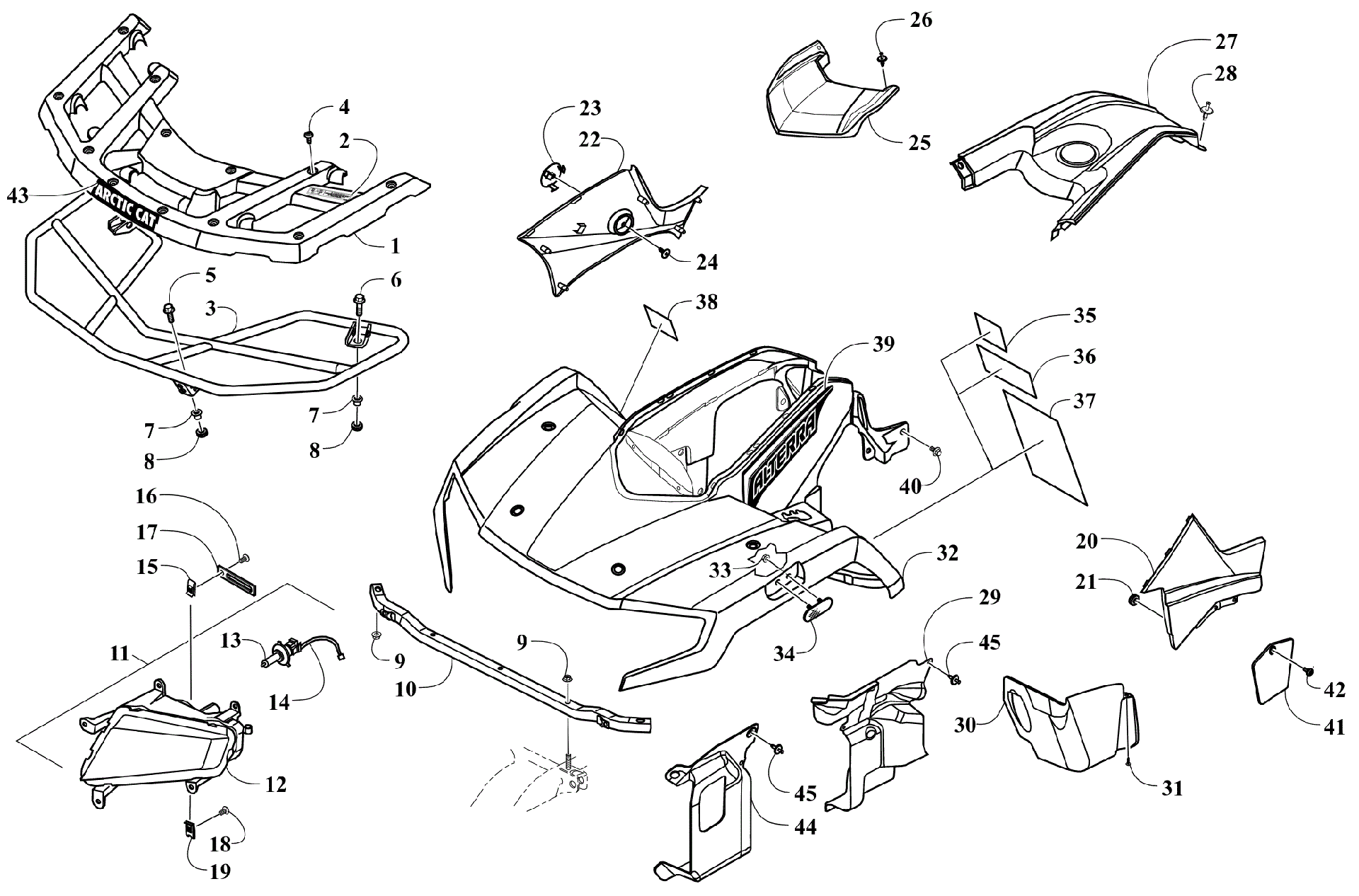

Схема передней части BODY, RACK, AND HEADLIGHT ASSEMBLY [301930] для ATV 500 GREEN [A2017ICK4CUSG]
Схема
Детали
![Передняя часть BODY, RACK, AND HEADLIGHT ASSEMBLY [301930]](/upload/schemas/63282c24aa4267.31297364.gif)
Номер
Наименование детали
Цена
1
PANEL FRONT RACK-ASSY (inc. 2) art. 3307-189
По запросу
2
DECAL,WARNING RACK (75LB) art. 1411-681
По запросу
3
Rack, Front art. 3307-181
По запросу
4
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
5
BOLT,M8*25 art. 3313-522
По запросу
6
BOLT,FLANGE 8*50 art. 3313-713
По запросу
7
Втулка крепежная Arctic Cat art. 0423-669
По запросу
8
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
9
NUT FLANGE 8MM art. 3304-668
По запросу
10
TUBE REAR MOUNT-FRONT RACK art. 3307-196
По запросу
11
LIGHT ASS'Y L HEAD (inc. 12-14) art. 3307-135
По запросу
11
LIGHT ASS'Y R HEAD (inc. 12-14) art. 3307-134
По запросу
12
UNIT HEAD LIGHT L art. 3307-133
По запросу
12
UNIT HEAD LIGHT R art. 3307-132
По запросу
13
BULB HEAD LIGHT art. 3303-846
По запросу
14
SOCKET COMP art. 3307-136
По запросу
15
NUT CLIP 5MM art. 3304-061
По запросу
16
BOLT WASH 5*16 art. 3304-029
По запросу
17
CLIP 2*70 art. 3304-157
По запросу
18
BOLT WASHER 6*25 art. 3307-137
По запросу
19
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
20
PANEL LH SIDE (GREEN) art. 3307-165
По запросу
21
Втулка Arctic Cat art. 0423-678
от 326 ₽
22
PANEL RH SIDE (GREEN) art. 3307-164
По запросу
23
CAP RH SIDE PANEL (GREEN) art. 3307-687
По запросу
24
Винт Arctic Cat art. 0423-545
от 326 ₽
25
ACCESS PANEL ELECTRIC art. 3307-146
По запросу
26
CLIP MUDGUARD art. 3303-592
По запросу
27
Cover, Gas Tank art. 3307-139
По запросу
28
CLIP FENDER art. 3304-057
По запросу
29
PANEL,SPLASH RIGHT art. 3306-284
По запросу
29
PANEL SPLASH LEFT art. 3306-285
По запросу
30
SHIELD LINKAGE art. 3313-754
По запросу
31
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
32
FENDER FRONT-GREEN-W/DECALS (inc. 33-38) art. 3307-143
По запросу
33
NUT FLANGE 5MM(G) art. 3304-774
По запросу
34
REFLECTOR,FRONT (OVAL) art. 3313-359
По запросу
35
DECAL,WARNING-HILL (ATV) (RB 6411-412)(replaces 4411-818) art. 6411-412
По запросу
36
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
37
Decal, Warning - General art. 1411-932
По запросу
38
DECAL,WARNING-OFF ROAD ONLY art. 1411-574
По запросу
39
Decal, Side - Upper Right - Green art. 5411-956
По запросу
39
Decal, Side - Upper Left - Green art. 5411-957
По запросу
40
BOLT WASHER 8*16 art. 3305-783
По запросу
41
ACCESS PANEL OIL LEVEL GAUGE art. 3307-169
По запросу
42
CLIP MUDGUARD art. 3303-592
По запросу
43
DECAL,ARCTIC CAT (XR 400/450) art. 5411-392
По запросу
44
PANEL FRONT,SPLASH RIGHT art. 3306-286
По запросу
44
PANEL ASSY,SPLASH LEFT art. 3306-287
По запросу
45
CLIP,MUDGUARD art. 3305-448
По запросу
