модель 2017 года
- Модель 500
- Код модели ATV 500 GREEN [A2017ICK4CUSG]

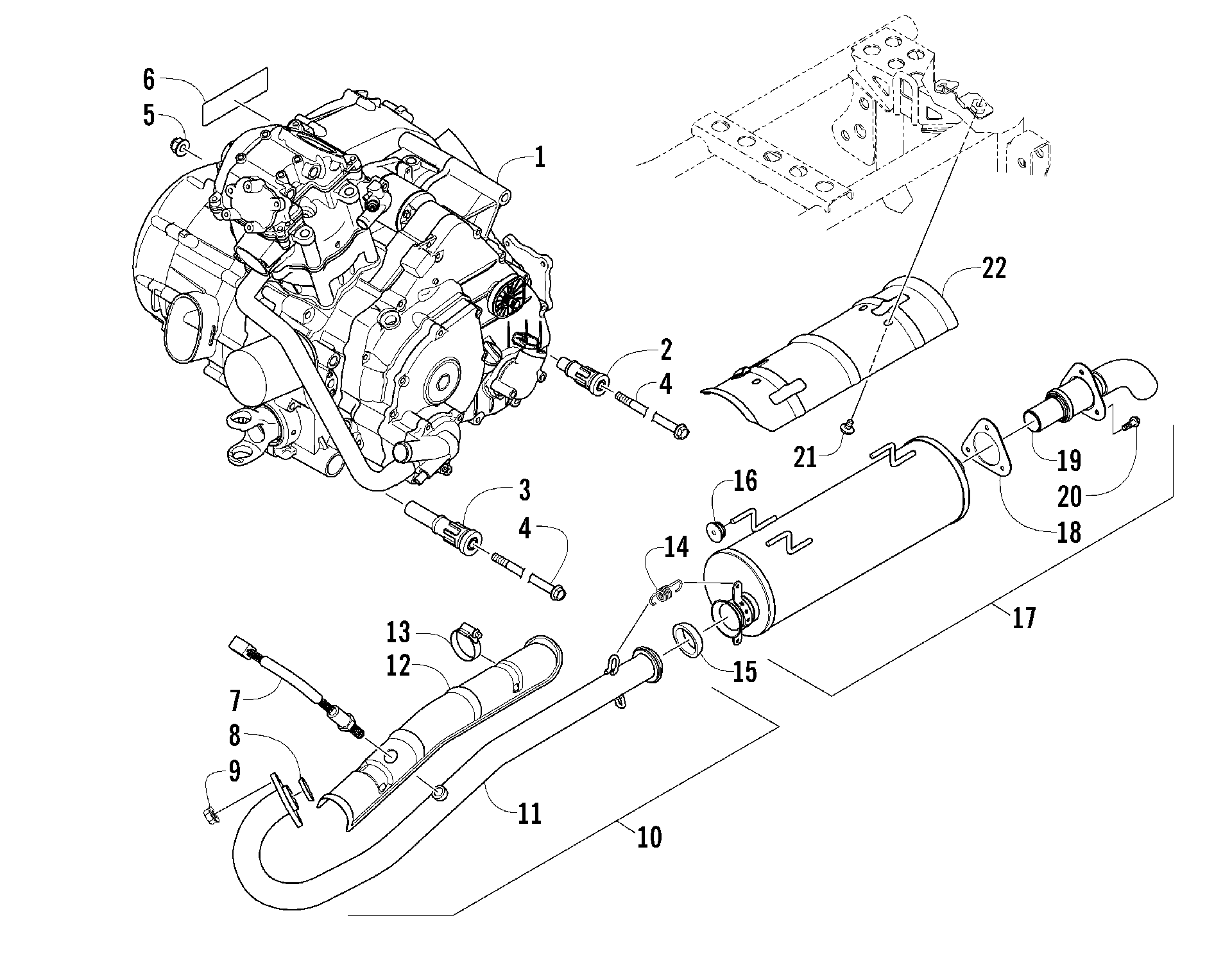

Схема двигателя AND EXHAUST [100493] для ATV 500 GREEN [A2017ICK4CUSG]
Схема
Детали
![Двигатель AND EXHAUST [100493]](/upload/schemas/632829f0d531c5.77566786.gif)
Номер
Наименование детали
Цена
1
ENGINE,450 KD W/ RUBBER MOUNTS-PACK (inc. 2-3) art. 3313-836
По запросу
2
MOUNT, RUBBER ENG art. 0801-188
По запросу
3
LONG RUB.BUSH,ENG HANGER art. 0801-189
По запросу
4
BOLT,HFH M10-1.25X185 CL10.9 ZY art. 3323-174
По запросу
5
NUT U 10MM art. 3304-031
По запросу
6
Decal, Warning art. 0411-426
По запросу
7
O2 SENSOR (RB 0630-302)(replaces 3306-877) art. 0430-135
от 5 395 ₽
8
Прокладка выпускного коллектора Arctic Cat art. 3313-743
По запросу
9
NUT FLANGE 8MM art. 3303-332
По запросу
10
Pipe, Exhaust - Assembly (inc. 11-13) art. 3306-876
По запросу
11
PIPE COMP EXHAUST-BLACK art. 3306-875
По запросу
12
SHIELD EXHAUST PIPE art. 3306-874
По запросу
13
Clamp, Hose art. 0423-317
По запросу
14
Пружина Arctic Cat art. 0612-668
от 683 ₽
15
GASKET EXH TAILPIPE art. 3306-315
По запросу
16
GROMMET,MUFFLER art. 3313-264
По запросу
17
MUFFLER BLACK (inc. 18-20) art. 3306-551
По запросу
18
GASKET,SPARK ARRESTER art. 3313-708
По запросу
19
SPARK ARRESTER-WELDMENT art. 3313-707
По запросу
20
BOLT,FLANGE 8*16 art. 3313-710
По запросу
21
BOLT,WASHER 6*12 art. 3313-711
По запросу
22
Cover, Muffler art. 3313-026
По запросу
