модель 2017 года
- Модель 500
- Код модели ATV 500 GREEN [A2017ICK4CUSG]

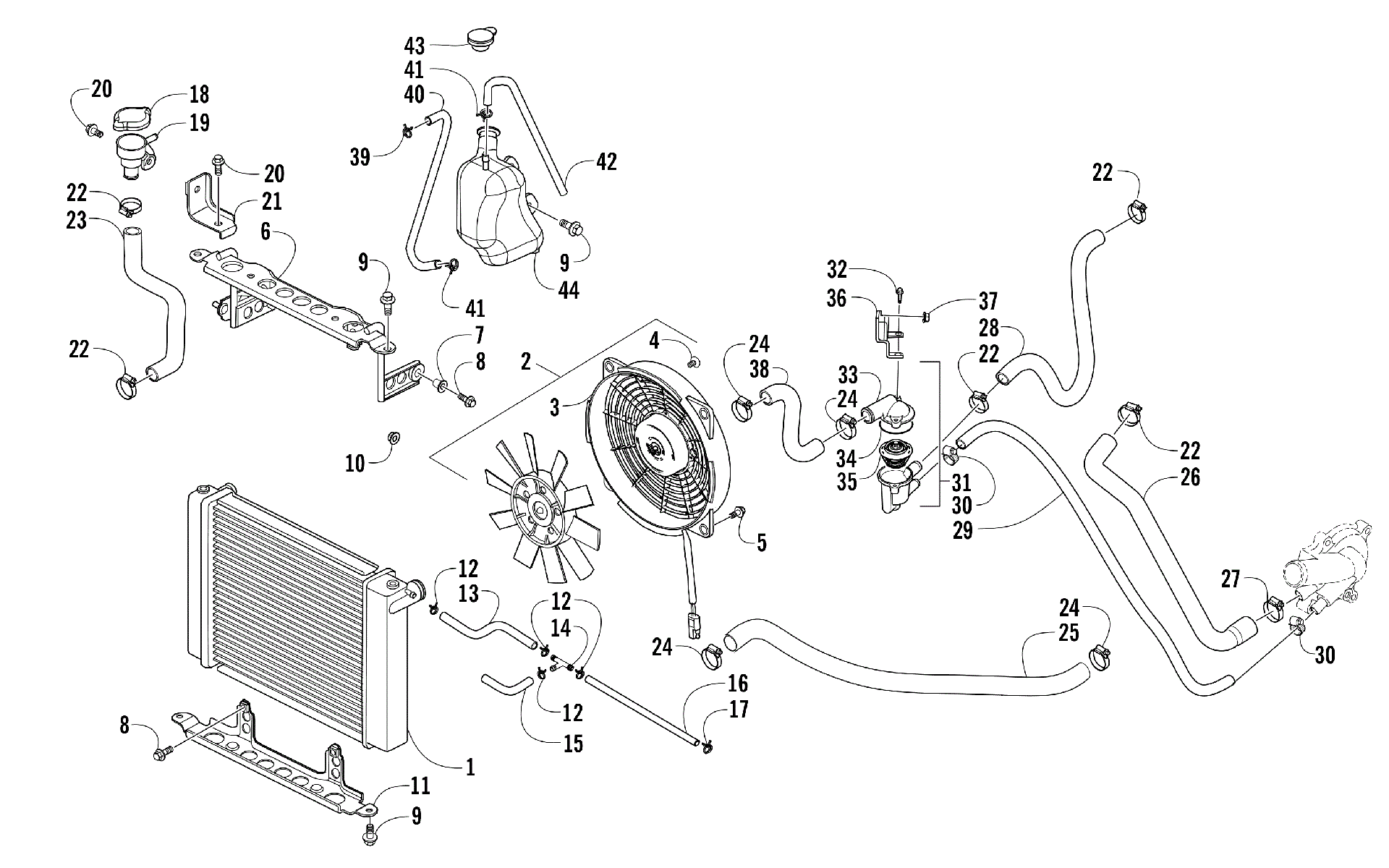

Схема системы охлаждения ASSEMBLY [300569] для ATV 500 GREEN [A2017ICK4CUSG]
Схема
Детали
![Система охлаждения ASSEMBLY [300569]](/upload/schemas/632822805310e8.32997376.gif)
Номер
Наименование детали
Цена
1
Radiator art. 3306-334
По запросу
2
Fan, Cooling - Assembly (inc. 3-4) art. 3306-333
По запросу
3
SHROUD COMP art. 3306-335
По запросу
4
SCREW art. 3306-405
По запросу
5
BOLT WASHER 6*16 art. 3304-587
По запросу
6
STAY,RADIATOR UPPER art. 3306-347
По запросу
7
COLLAR FR FENDER art. 3303-226
По запросу
8
BOLT FLANGE 6*22 art. 3304-551
По запросу
9
BOLT WASHER 6*12 art. 3304-652
По запросу
10
Bushing art. 0423-028
По запросу
11
STAY,RADIATOR LOWER art. 3306-348
По запросу
12
CLIP B7 TUBE art. 3304-161
По запросу
13
HOSE A WATER art. 3306-345
По запросу
14
JOINT 3 WAY 3.5 (2 ND) art. 3306-346
По запросу
15
HOSE B WATER art. 3306-374
По запросу
16
HOSE C WATER art. 3306-375
По запросу
17
CLIP C8 TUBE art. 3306-349
По запросу
18
CAP COMP art. 3303-748
По запросу
19
UNIT RADIATOR art. 3303-738
По запросу
20
BOLT FLANGE 6*12 art. 3304-553
По запросу
21
STAY,UNIT RADIATOR art. 3306-336
По запросу
22
CLAMP D27.5 art. 1423-008
По запросу
23
HOSE,WATER art. 3306-344
По запросу
24
CLAMP WATER HOSE art. 3306-256
По запросу
25
HOSE,WATER art. 3306-343
По запросу
26
HOSE,WATER B art. 0410-216
По запросу
27
CLAMP,D28 art. 3305-941
По запросу
28
HOSE THERMOSTAT A art. 3306-255
По запросу
29
HOSE THERMOSTAT B art. 3306-258
По запросу
30
CLAMP,HOSE(NORMA FBS 17-12) art. 0423-098
По запросу
31
THERMOSTAT (2010 450) (inc. 31-34) art. 0808-192
По запросу
32
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
33
COVER THERMOSTAT art. 0808-202
По запросу
34
Кольцо Arctic Cat art. 0830-205
от 368 ₽
35
Термостат Arctic Cat art. 0813-050
от 10 900 ₽
36
BRKT THERMOSTAT STAY art. 3306-260
По запросу
37
Nut, Flange art. 3304-654
По запросу
38
HOSE WATER art. 3306-257
По запросу
39
CLIP B10 TUBE art. 3303-349
По запросу
40
HOSE ASSY,WATER art. 3306-340
По запросу
41
CLIP C11 TUBE art. 3304-163
По запросу
42
HOSE ASSY DRAIN art. 3306-339
По запросу
43
CAP RESERVE TANK art. 3303-749
По запросу
44
TANK,RESERVE art. 3313-661
По запросу
