модель 2017 года
- Модель 500
- Код модели ATV 500 GREEN [A2017ICK4CUSG]

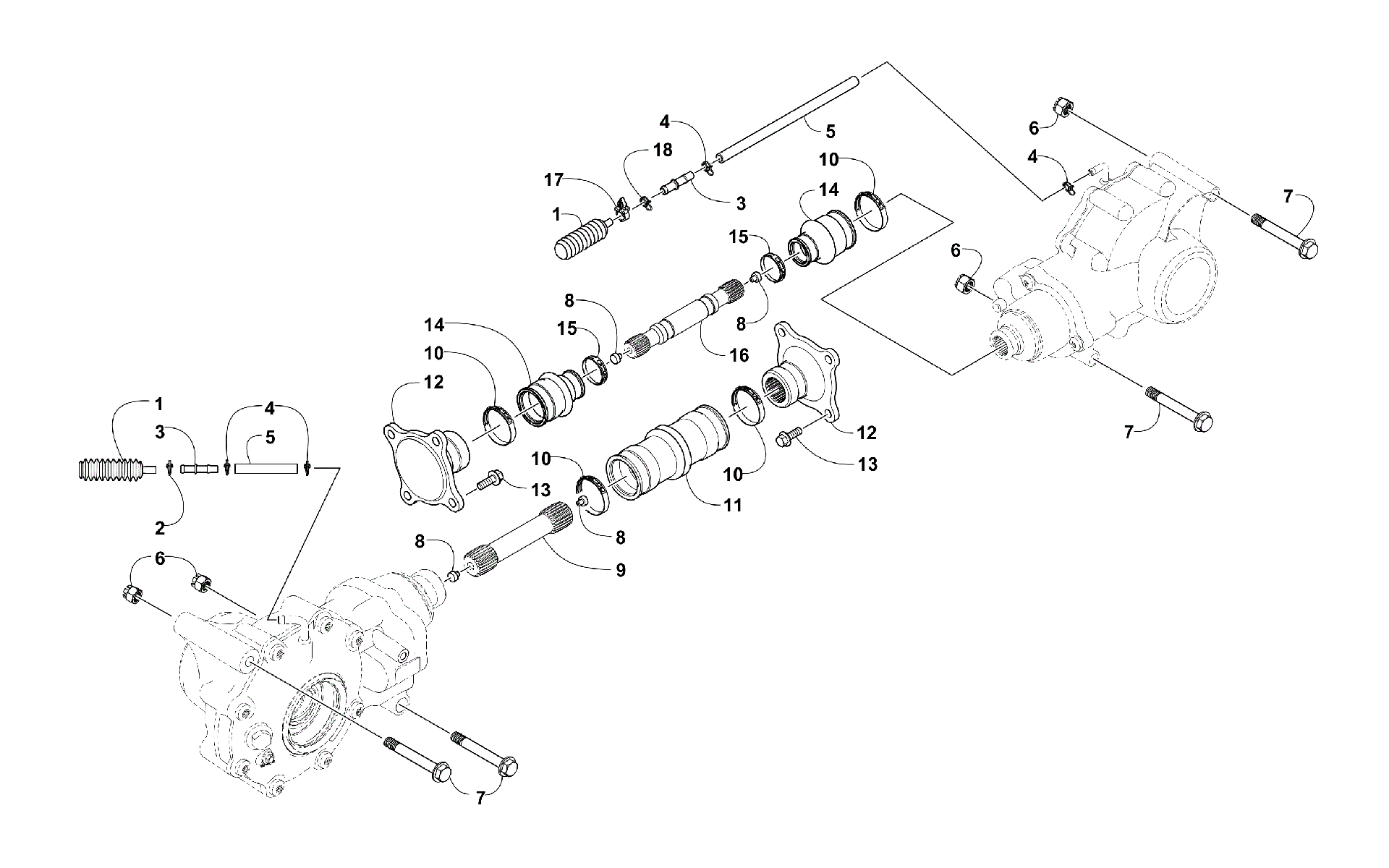

Схема трансмиссии ASSEMBLY [301928] для ATV 500 GREEN [A2017ICK4CUSG]
Схема
Детали
![Трансмиссия ASSEMBLY [301928]](/upload/schemas/632828de729738.87307458.gif)
Номер
Наименование детали
Цена
1
BREATH TUBE RR GEAR ASSY art. 3313-796
По запросу
2
CLAMP,HOSE-DOUBLE WIRE art. 3323-149
По запросу
3
FITTING, BARB HOSE -INTAKE MANIFOLD art. 3323-150
По запросу
4
CLAMP D9.5 TUBE art. 3313-684
По запросу
5
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
6
NUT U 10MM art. 3304-031
По запросу
7
BOLT FLANGE 10*110 art. 3305-787
По запросу
8
BUMPER DRIVESHAFT art. 3313-783
По запросу
9
Shaft, Propeller art. 3313-784
По запросу
10
CLAMP BOOT art. 3313-776
По запросу
11
BOOT,COUPLER-FRONT art. 3313-825
По запросу
12
FLANGE OUTPUT art. 3307-767
По запросу
13
BOLT FLANGE 8*20 art. 3304-565
По запросу
14
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
15
CLAMP 30MM-BOOT art. 3313-777
По запросу
16
SHAFT,PROPELLER-REAR art. 3313-773
По запросу
17
ROUTING CLIP,SNAP-IN art. 3323-152
По запросу
18
CLIP B10 TUBE art. 3303-349
По запросу
