модель 2017 года
- Модель 500
- Код модели ATV 500 GREEN [A2017ICK4CUSG]

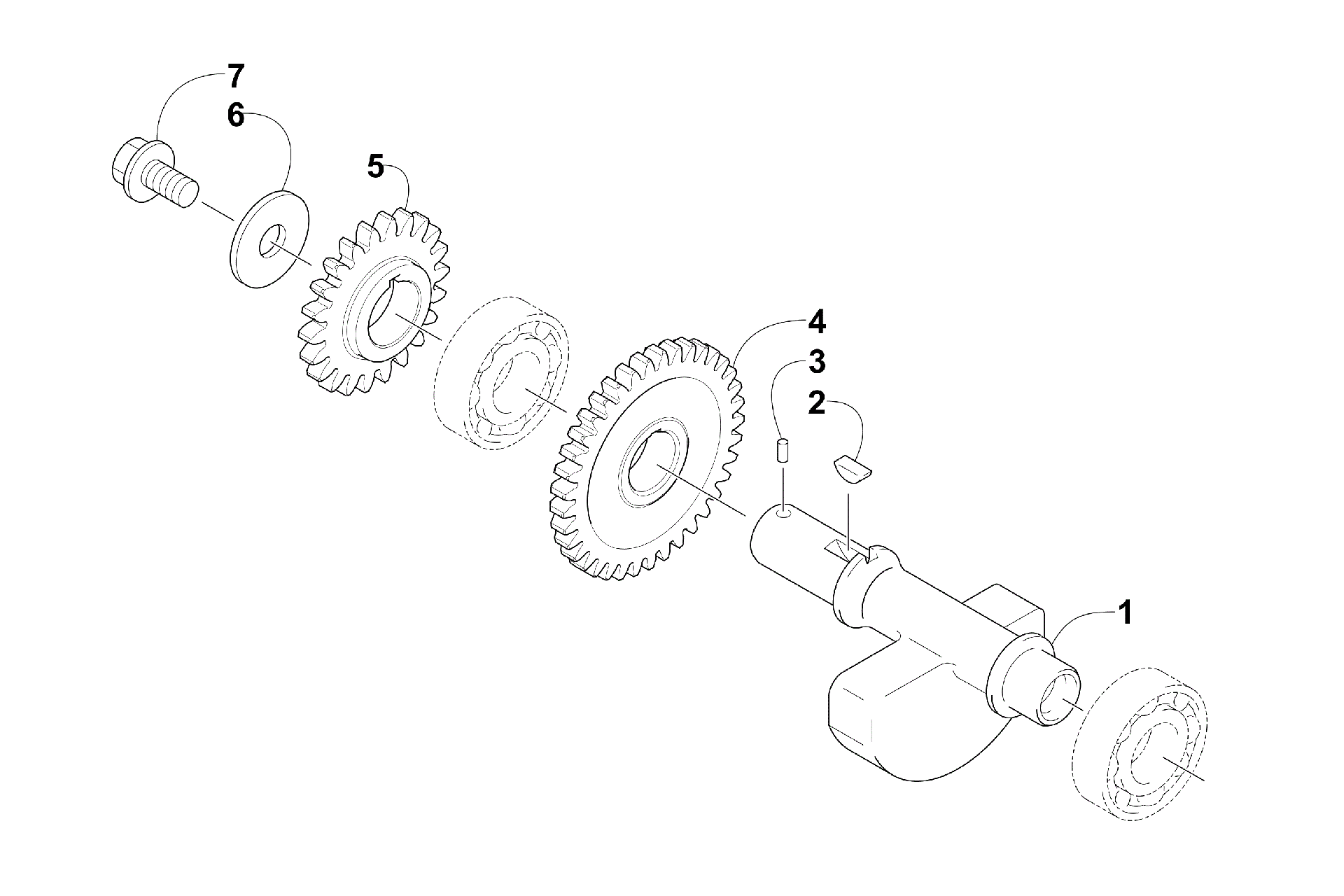

Схема crank балансир ASSEMBLY [301454] для ATV 500 GREEN [A2017ICK4CUSG]
Схема
Детали
![Crank балансир ASSEMBLY [301454]](/upload/schemas/6328236ec01fd6.70133343.gif)
Номер
Наименование детали
Цена
1
SHAFT,BALANCER art. 0811-035
По запросу
2
KEY-WOODRUFF-CB SHAFT art. 0829-037
По запросу
3
PIN DOWEL 4*6.5 art. 3304-144
По запросу
4
GEAR, DRIVEN - NO. 1 art. 0811-006
По запросу
5
GEAR, OIL PUMP DRIVE art. 0811-009
По запросу
6
WASHER-STEEL-30X10X2.5 art. 0828-091
По запросу
7
SCREW-CAP-HFH M10X1.25X20 W/ THREADLOCK art. 0826-118
По запросу
