модель 2017 года
- Модель 500
- Код модели ATV 500 GREEN [A2017ICK4CUSG]

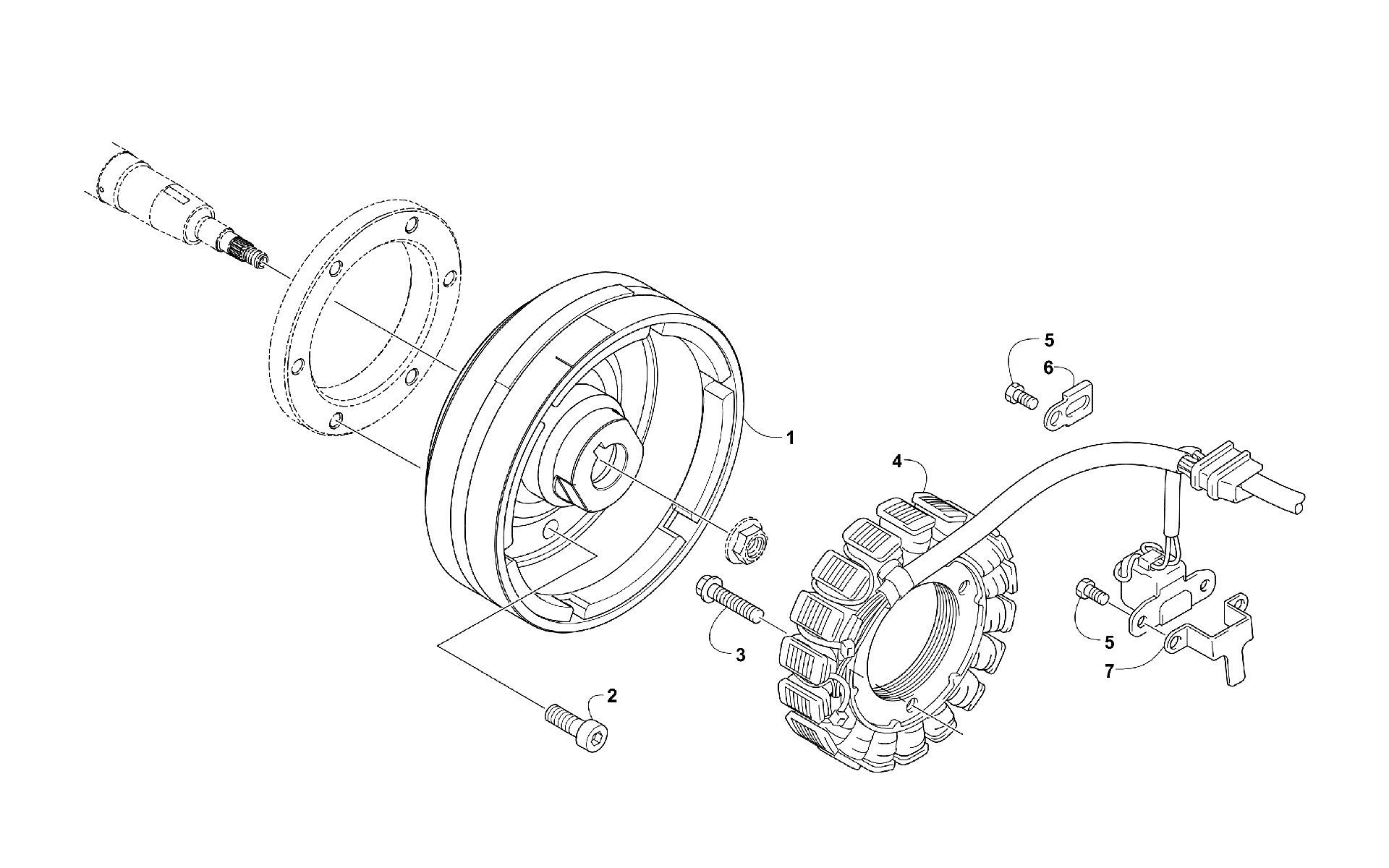

Схема магнето ASSEMBLY [301458] для ATV 500 GREEN [A2017ICK4CUSG]
Схема
Детали
![Магнето ASSEMBLY [301458]](/upload/schemas/632834461edad5.12730791.gif)
Номер
Наименование детали
Цена
1
Rotor/Flywheel art. 0802-057
По запросу
2
SCREW,HSH-M8X1.25X20 art. 0826-120
По запросу
3
BOLT FLANGE 6*32 art. 3307-116
По запросу
4
STATOR,IGNITION art. 3323-200
По запросу
5
BOLT HEX 5*12 (G) art. 3307-059
По запросу
6
CLAMP, MAGNETO art. 0802-003
По запросу
7
CLAMP, MAGNETO art. 0802-004
По запросу
