модель 2021 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2021KAF2BUSE]

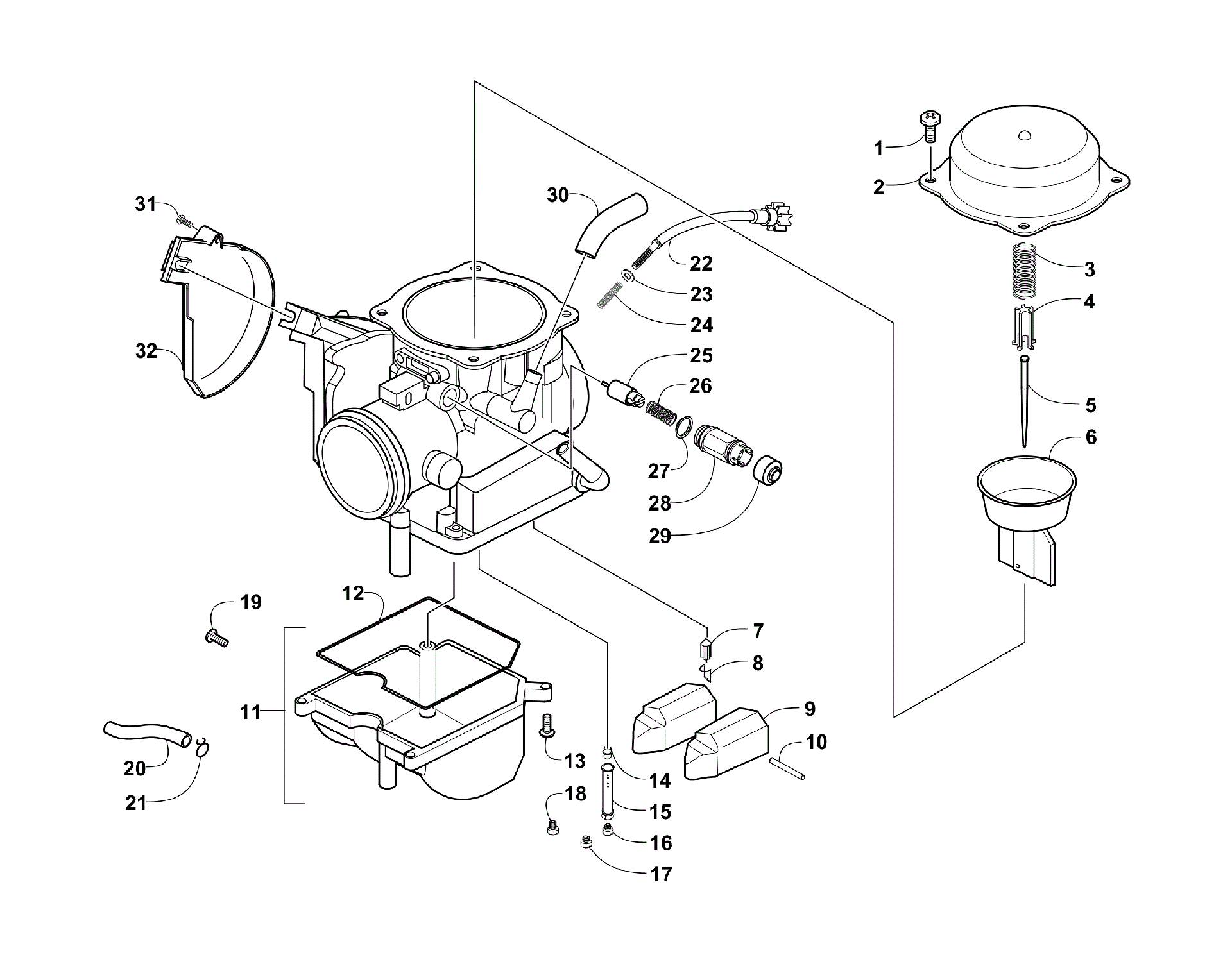

Схема карбюратора ASSEMBLY [300500] для ALTERRA 300 BLUE [A2021KAF2BUSE]
Схема
Детали
![Карбюратор ASSEMBLY [300500]](/upload/schemas/631fc893b338d6.59410572.gif)
Номер
Наименование детали
Цена
0
CARBURETOR ASSY (300 UTILITY) art. 3306-881
По запросу
1
SCREW, TOP COVER art. 5507-002
По запросу
2
COVER, TOP art. 5507-051
По запросу
3
COIL SPRING art. 3305-432
По запросу
4
SPRING SEAT art. 5507-121
По запросу
5
JET NEEDLE art. 3307-899
По запросу
6
VACUUM PISTON COMP art. 3305-711
По запросу
7
Клапан карбюратора Arctic Cat art. 5507-038
от 2 961 ₽
8
SPECIAL CLIP art. 3304-249
По запросу
9
Поплавок Arctic Cat art. 5507-039
от 3 119 ₽
10
ARM PIN art. 3304-451
По запросу
11
FLOAT CHAMBER ASSY (inc. 12) art. 3306-694
По запросу
12
O-RING art. 3305-429
По запросу
13
SCREW art. 5507-017
По запросу
14
NEEDLE JET art. 5507-245
По запросу
15
HOLDER, NEEDLE- JET art. 5507-047
По запросу
16
MAIN JET (108) art. 5507-242
По запросу
17
JET,SLOW #38 art. 5507-246
По запросу
18
MAIN JET #60 art. 5507-250
По запросу
19
SCREW, DRAIN art. 5507-050
По запросу
20
RUBBER PIPE art. 3306-882
По запросу
21
TUBE CLIP (RB 3304-474)(replaces 5507-161) art. 3304-474
По запросу
22
STOP SCREW art. 3305-437
По запросу
23
WASHER art. 5507-028
По запросу
24
SPRING art. 5507-029
По запросу
25
STARTER VALVE art. 5507-022
По запросу
26
SPRING art. 5507-023
По запросу
27
O-RING art. 5507-024
По запросу
28
CAP art. 5507-025
По запросу
29
RUBBER CAP art. 5507-026
По запросу
30
HOSE,VENT-CARBURATOR art. 0410-056
По запросу
31
SCREW(TOP COVER) art. 5507-037
По запросу
32
COVER art. 3305-441
По запросу
