модель 2021 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2021KAF2BUSE]

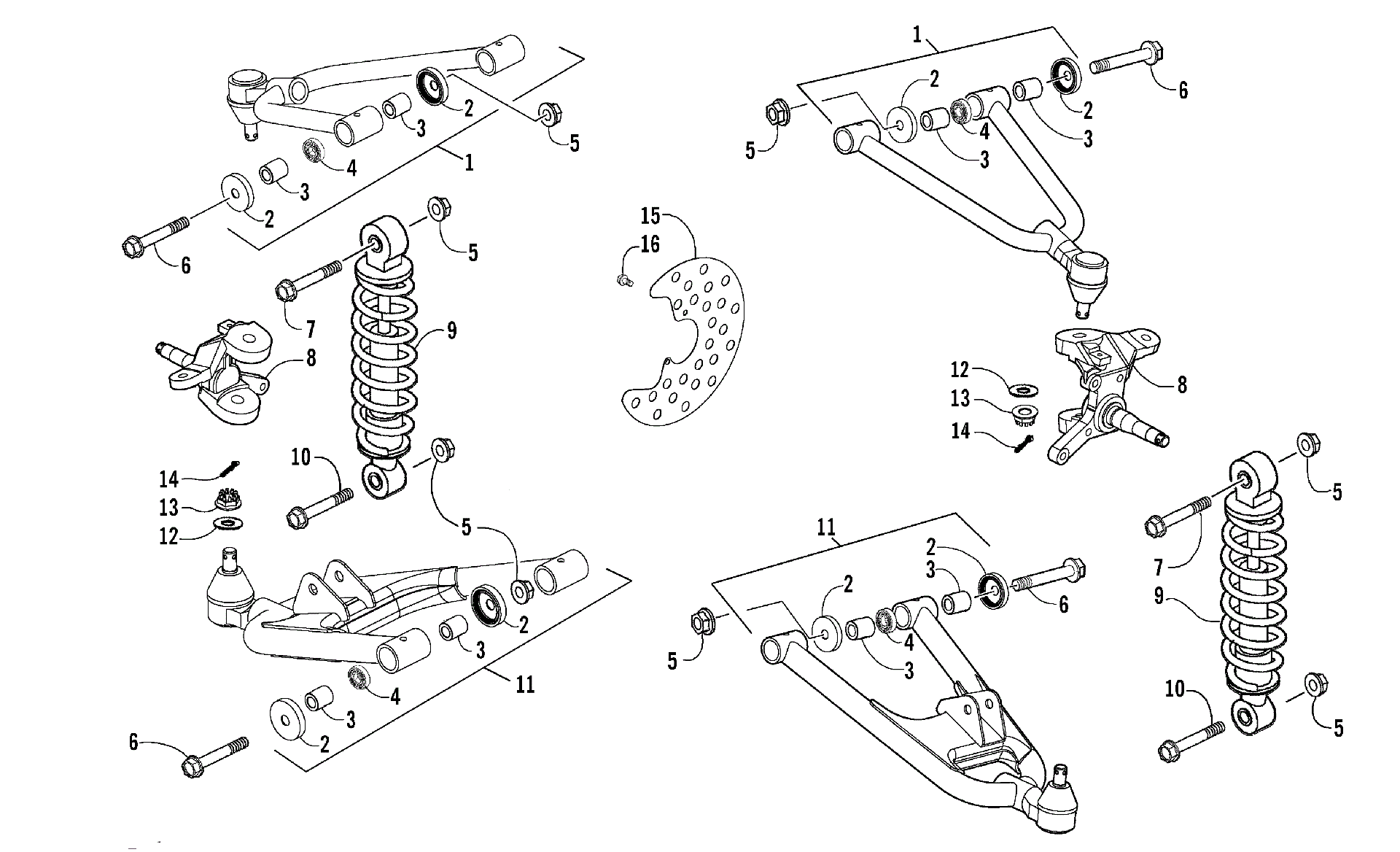

Схема узла передней подвески [303370] для ALTERRA 300 BLUE [A2021KAF2BUSE]
Схема
Детали
![Узел передней подвески [303370]](/upload/schemas/631fcd45eee901.68459499.gif)
Номер
Наименование детали
Цена
1
ARM ASSY L UP SWING (BLACK) (inc. 2-4) art. 3303-967
По запросу
1
ARM ASSY R UP SWING (BLACK) (inc. 2-4) art. 3303-964
По запросу
2
OIL SEAL 18*26*4 art. 3304-090
По запросу
3
COLLAR SWING ARM art. 3304-689
По запросу
4
BEARING BALL RADIAL 6000 art. 3304-199
По запросу
5
NUT U 10MM art. 3304-031
По запросу
6
BOLT FLANGE 10*57 art. 3304-182
По запросу
7
BOLT FLANGE 10*40 art. 3307-068
По запросу
8
KNUCKLE ASSY L STRG art. 3303-932
По запросу
8
KNUCKLE ASSY R STRG art. 3303-930
По запросу
9
Shock/Spring Assembly art. 3303-941
По запросу
10
BOLT FLANGE 10*50 art. 3304-595
По запросу
11
ARM ASSY R LOW SWING (BLACK) (inc. 2-4) art. 3303-966
По запросу
11
ARM ASSY LEFT LOW SWING (BLACK) (inc. 2-4) art. 3303-968
По запросу
12
WASHER PLAIN 12*26*2.3 art. 3303-335
По запросу
13
NUT CASTLE 12MM art. 3303-328
По запросу
14
PIN SPLIT 3.0*25 30251 CPN art. 3303-470
По запросу
15
GUARD BRAKE DISK art. 3303-920
По запросу
16
BOLT FLANGE 6*10 art. 3303-356
По запросу
