модель 2021 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2021KAF2BUSE]

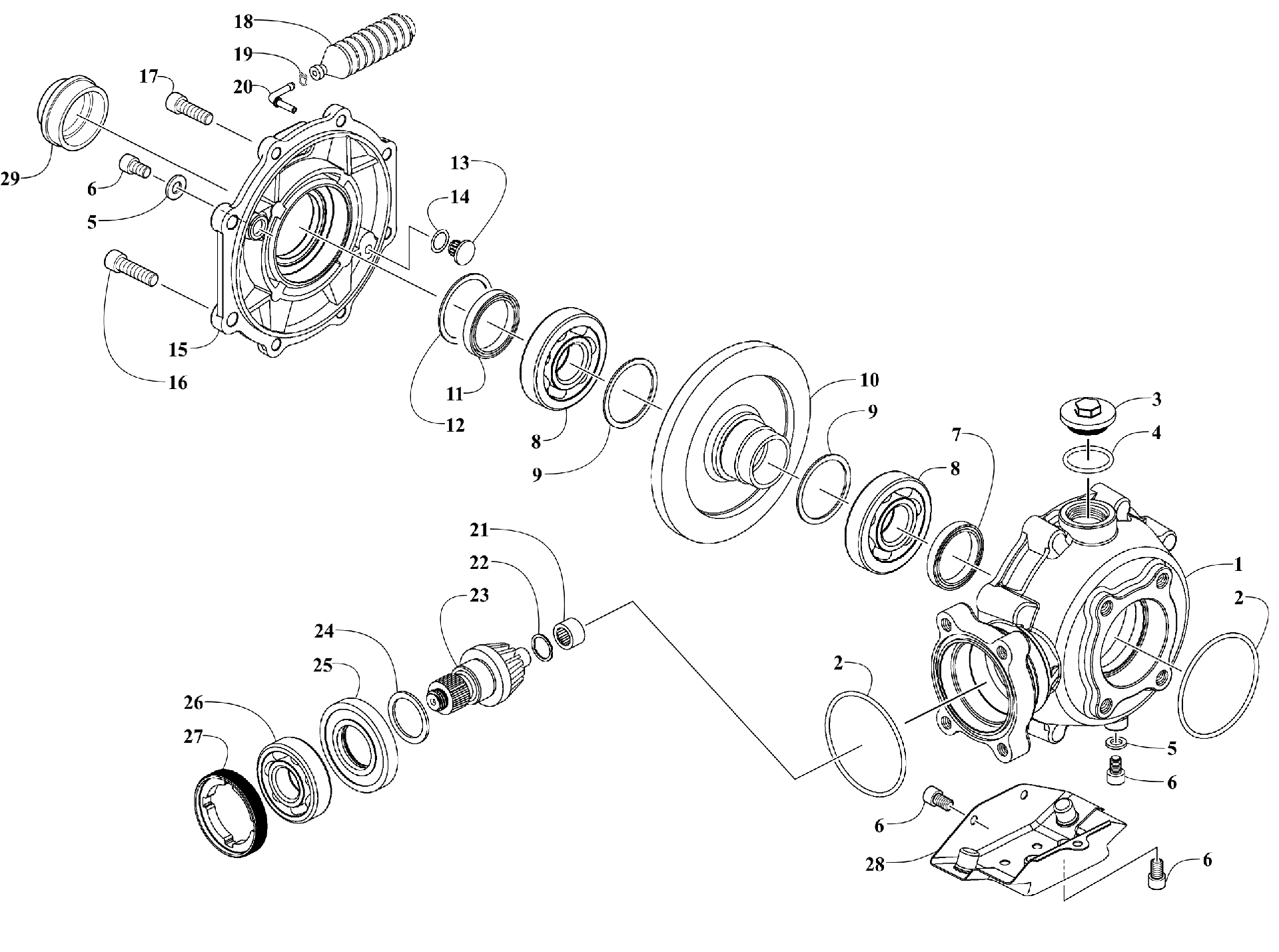

Схема узла заднего редуктора [301262] для ALTERRA 300 BLUE [A2021KAF2BUSE]
Схема
Детали
![Узел заднего редуктора [301262]](/upload/schemas/631fd1118d5cf2.73090610.gif)
Номер
Наименование детали
Цена
0
FINAL DRIVE ASSEMBLY art. 3305-894
По запросу
1
L SIDE CASE RR FINAL art. 3303-872
По запросу
2
O-RING 74.4*3.1 art. 3304-095
По запросу
3
HOLE CAP TAPPET ADJUSTING **9000 C.97.09 art. 3303-021
По запросу
4
O-RING 30.8MM art. 3304-096
По запросу
5
WASHER 8MM art. 3303-591
По запросу
6
BOLT FLANGE 8*12 art. 3304-544
По запросу
7
Сальник Arctic Cat art. 3304-093
По запросу
8
Подшипник Arctic Cat art. 3304-194
По запросу
9
SHIM RING GEAR, 46 x 54 x 1.5 art. 3303-881
По запросу
9
SHIM RING GEAR, 46 x 54 x 1.47 art. 3305-311
По запросу
9
SHIM RING GEAR, 46 x 54 x 1.53 art. 3305-310
По запросу
10
GEAR RING art. 3305-549
По запросу
11
Сальник Arctic Cat art. 3304-092
По запросу
12
O-RING 31.7*3.5 art. 3304-670
По запросу
13
PIN RING GEAR STOPPER art. 3303-878
По запросу
14
SHIM STOPPER PIN art. 3303-879
По запросу
15
R SIDE CASE RR FINAL art. 3303-873
По запросу
16
BOLT FLANGE 10*35 (G) art. 3307-231
По запросу
17
BOLT FLANGE 8*30MM art. 3304-177
По запросу
18
BREATHER TUBE RR GEAR ASSY art. 3304-170
По запросу
19
CLIP D10.5 TUBE art. 3304-669
По запросу
20
JOINT BREATHER art. 3303-877
По запросу
21
BRG NEEDLE 14*20*12 art. 3304-076
По запросу
22
RING STOPPER art. 3303-874
По запросу
23
GEAR PINION art. 3303-875
По запросу
24
SHIM PINION GEAR, 31 x 40 x 2.03 art. 3303-880
По запросу
24
SHIM PINION GEAR, 31 x 40 x 2.0 art. 3305-312
По запросу
24
SHIM PINION GEAR, 31 x 40 x 1.97 art. 3305-313
По запросу
25
OIL SEAL 35*70*10 art. 3304-085
По запросу
26
BRG RADIAL BALL 6206 art. 3304-196
По запросу
27
NUT LOCK 65MM art. 3304-027
По запросу
28
PLATE ASSY SKID art. 3303-871
По запросу
29
Сальник Arctic Cat art. 3313-670
По запросу
