модель 2021 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2021KAF2BUSE]

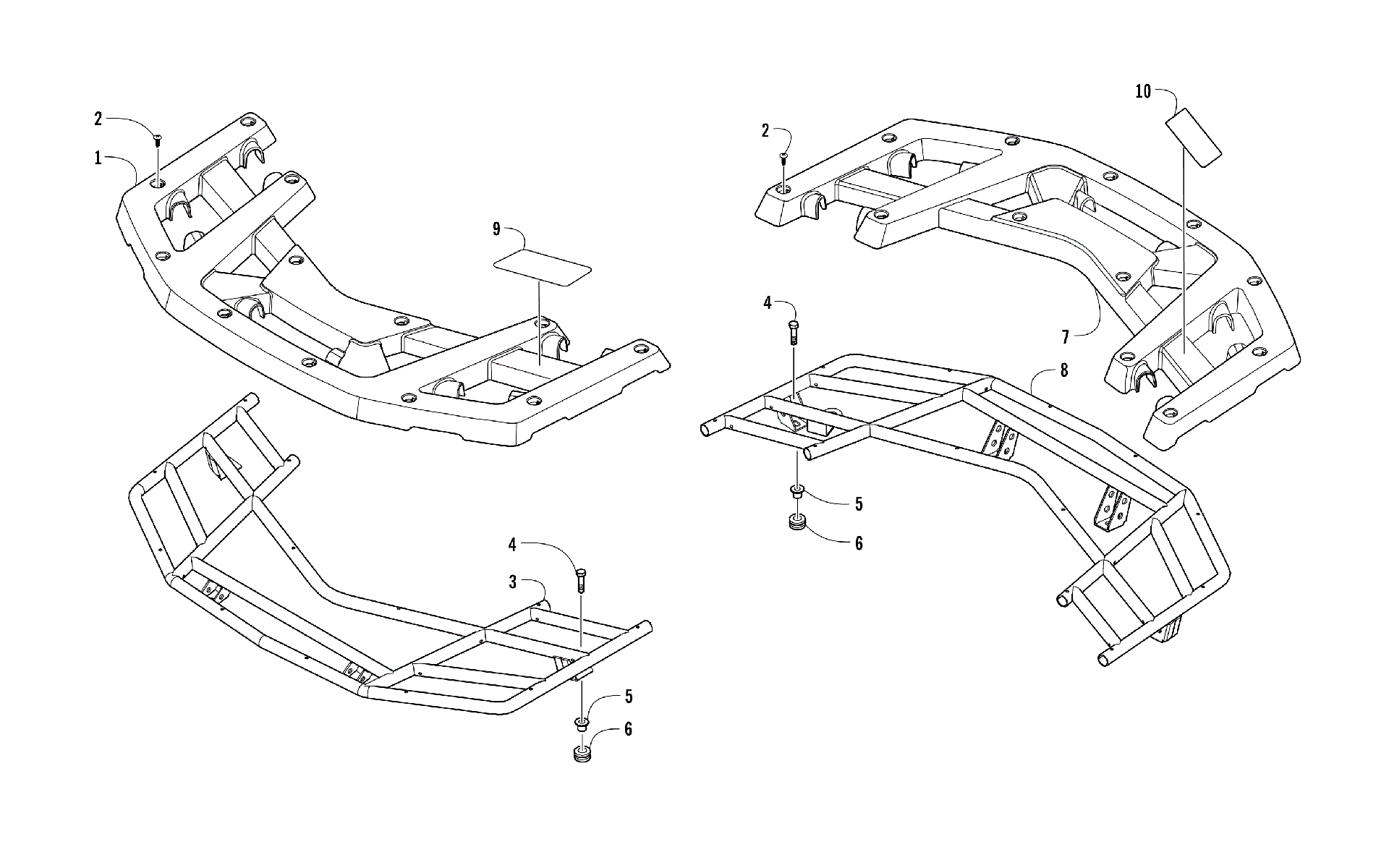

Схема узла передней и задней полки [302200] для ALTERRA 300 BLUE [A2021KAF2BUSE]
Схема
Детали
![Узел передней и задней полки [302200]](/upload/schemas/631fcc54c5df25.13183997.gif)
Номер
Наименование детали
Цена
1
PANEL FRONT RACK-ASSY (inc. 9) art. 3307-807
По запросу
2
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
3
FRONT CARRIER LUGGAGE art. 3307-838
По запросу
4
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
PANEL REAR RACK-ASSY (inc. 10) art. 3307-857
По запросу
8
REAR CARRIER LUGGAGE art. 3307-839
По запросу
9
DECAL,WARNING-RACK-FRONT (ALT 300) art. 6411-006
По запросу
10
DECAL,WARNING-RACK-REAR (ALT 300) art. 6411-007
По запросу
