модель 2021 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2021KAF2BUSE]

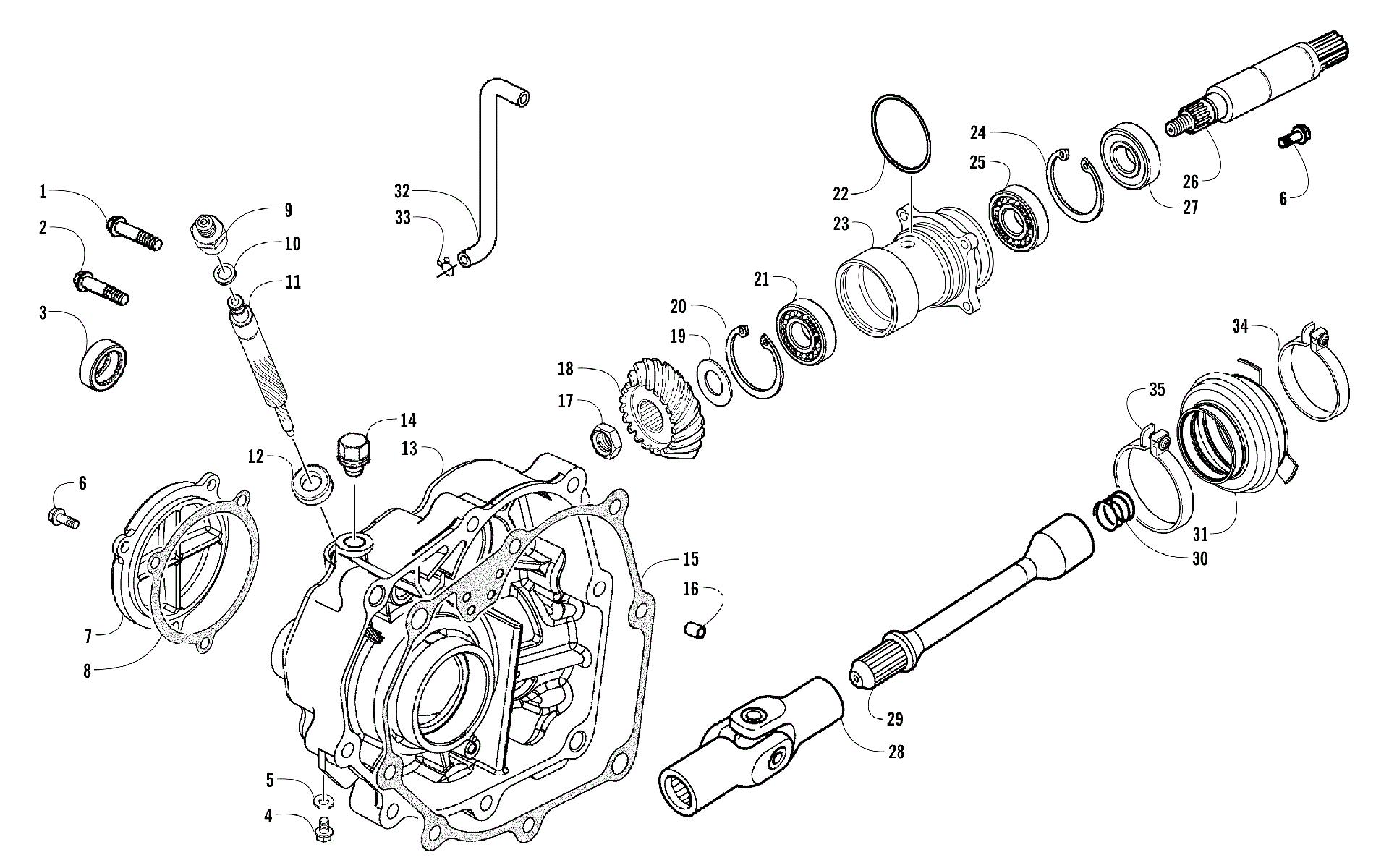

Схема трансмиссии CASE ASSEMBLY [302195] для ALTERRA 300 BLUE [A2021KAF2BUSE]
Схема
Детали
![Трансмиссия CASE ASSEMBLY [302195]](/upload/schemas/631fd625978b67.84884626.gif)
Номер
Наименование детали
Цена
1
BOLT FLANGE 8*40(G) art. 3305-513
По запросу
2
BOLT FLANGE 8*45 (GOLDEN) art. 3303-370
По запросу
3
OIL SEAL 14*28*7 art. 3304-081
По запросу
4
BOLT FLANGE 8*12 art. 3304-544
По запросу
5
WASHER 8MM art. 3303-591
По запросу
6
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
7
CAP MISSION art. 3303-763
По запросу
8
GASKET MISSION COVER art. 3303-766
По запросу
9
BOLT TACHOMETER (RB 3304-649)(replaces 3304-108) art. 3304-649
По запросу
10
THRUST WASHER 8MM art. 3304-047
По запросу
11
GEAR TACHOMETER art. 3303-662
По запросу
12
OIL SEAL 12*18*3 art. 3304-077
По запросу
13
CASE COMP MISSION (inc. one No. 12) art. 3303-762
По запросу
14
BOLT DRAIN PLUG SPECIAL art. 3304-052
По запросу
15
GASKET MISSION CASE art. 3303-765
По запросу
16
PIN DOWEL 10*16 art. 3303-342
По запросу
17
NUT HEX 16MM art. 3304-131
По запросу
18
GEAR BEVEL DRIVEN art. 3303-802
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 0.8 art. 3304-628
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 1.05 art. 3304-633
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 0.75 art. 3304-627
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 0.7 art. 3304-626
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 0.65 art. 3304-625
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 0.6 art. 3304-624
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 1.15 art. 3304-635
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 1.1 art. 3304-634
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 0.85 art. 3304-629
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 0.9 art. 3304-630
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 0.95 art. 3304-631
По запросу
19
SHIM DRIVEN BEVEL GEAR 20.2 x 30 x 1.0 art. 3304-632
По запросу
20
CIR CLIP IN 56 art. 3304-151
По запросу
21
BRG BALL RADIAL 63/22 art. 3304-069
По запросу
22
O-RING 58*4*3.1 art. 3304-105
По запросу
23
CASE FINAL SHAFT art. 3303-764
По запросу
24
CIR CLIP IN 58 art. 3304-152
По запросу
25
BRG BALL RADIAL 62/28 art. 3304-071
По запросу
26
SHAFT FINAL art. 3304-642
По запросу
27
OIL SEAL 28*59*7 art. 3304-087
По запросу
28
JOINT YORK art. 3303-869
По запросу
29
SHAFT PROPELLER art. 3303-868
По запросу
30
SPG PROPELLER SHAFT art. 3303-870
По запросу
31
BOOT JOINT art. 3303-945
По запросу
32
TUBE MISSION BREATHER (inc. 33) art. 3303-630
По запросу
33
CLIP B14.5 TUBE art. 3304-433
По запросу
34
BAND 90 CONNECTING TUBE art. 3304-058
По запросу
35
BA 66 BOOT art. 3304-059
По запросу
