модель 2021 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2021KAF2BUSE]

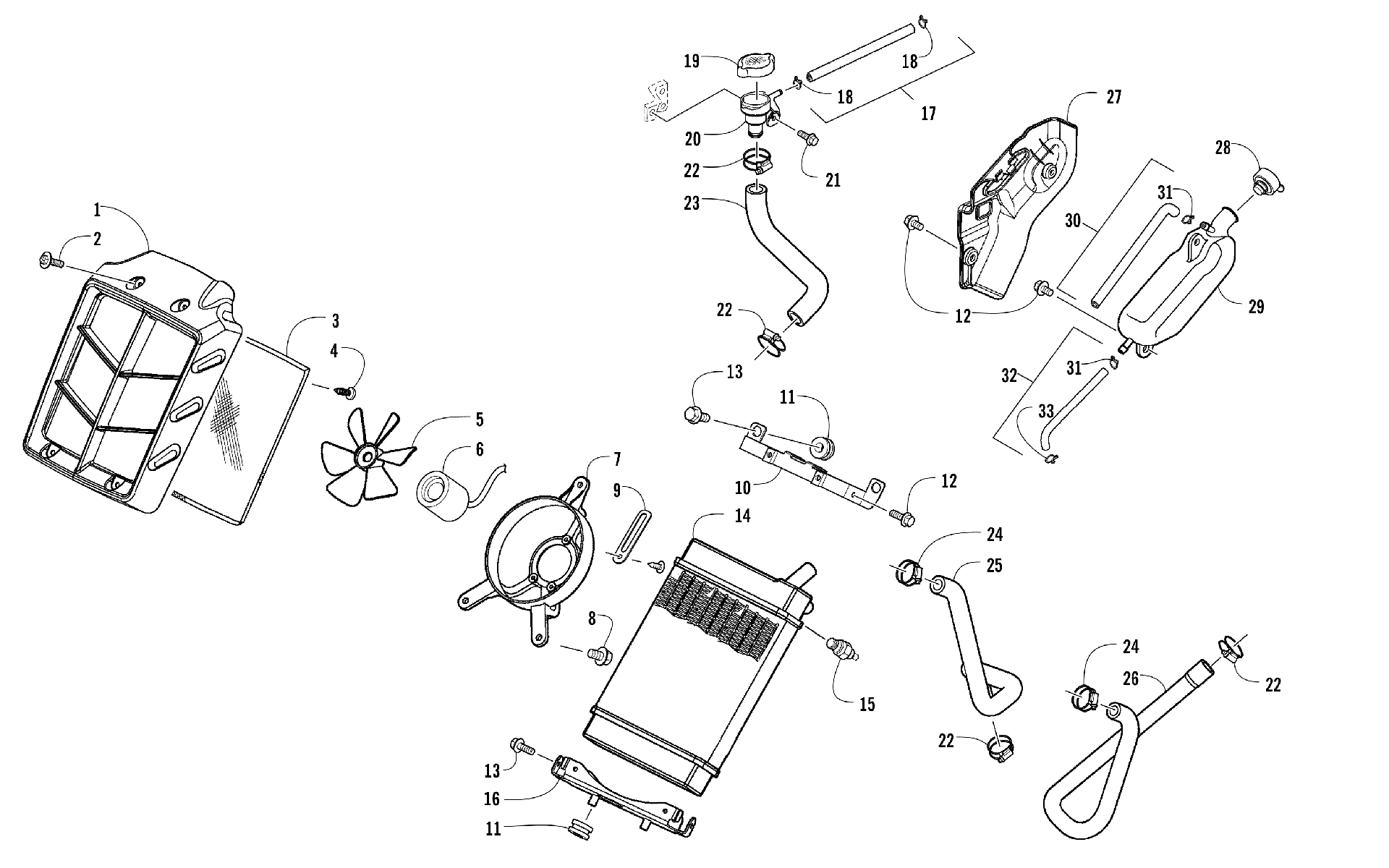

Схема системы охлаждения ASSEMBLY [302188] для ALTERRA 300 BLUE [A2021KAF2BUSE]
Схема
Детали
![Система охлаждения ASSEMBLY [302188]](/upload/schemas/631fc9fc7416d2.67229620.gif)
Номер
Наименование детали
Цена
1
DUCT,COOLING AIR (FASCIA,RADIATOR) art. 3305-973
По запросу
2
BOLT WASH 5*12 **9000 C.97.07.26. art. 3303-263
По запросу
3
GRID RADIATOR art. 3303-744
По запросу
4
SCREW WASHER 4MM art. 3304-123
По запросу
5
FAN COOLING art. 3303-741
По запросу
6
MOTOR ASSY FAN art. 3303-742
По запросу
7
SHROUD COMP art. 3303-739
По запросу
8
BOLT WASHER 6*20 art. 3304-586
По запросу
9
CLIP 2*100 art. 3304-155
По запросу
10
STAY RADIATOR UP art. 3303-983
По запросу
11
RUBBER TAIL LIGHT art. 3303-239
По запросу
12
BOLT WASHER 6*16 art. 3304-587
По запросу
13
BOLT WASHER 6*12 art. 3304-652
По запросу
14
RADIATOR COMP art. 3303-737
По запросу
15
SW ASSY THERMO art. 3307-842
По запросу
16
STAY RADIATOR BOTTOM art. 3303-984
По запросу
17
TUBE ASSY WATER PUMP-PRESSURE (inc. 18) art. 3304-066
По запросу
18
CLIP B7 TUBE art. 3304-161
По запросу
19
CAP COMP art. 3303-748
По запросу
20
UNIT RADIATOR art. 3303-738
По запросу
21
BOLT FLANGE 6*12 art. 3304-553
По запросу
22
CLIP WATER HOSE art. 3304-165
По запросу
23
HOSE WATER G RADIATOR-PRESSURE art. 3303-761
По запросу
24
CLIP TUBE art. 3304-164
По запросу
25
HOSE WATER D RADIATOR-ENG art. 3303-759
По запросу
26
HOSE WATER ENG-RADIATOR art. 3303-760
По запросу
27
PROTECTOR MASTER CYLINDER art. 3305-974
По запросу
28
CAP RESERVE TANK art. 3307-599
По запросу
29
TANK RESERVE art. 3304-253
По запросу
30
HOSE ASSY DRAIN (inc. one No. 31) art. 3303-745
По запросу
31
CLIP C11 TUBE art. 3304-163
По запросу
32
HOSE ASSY RESERVE TANK-PRESSURE VALVE (inc. 33 and one No. 31) art. 3303-746
По запросу
33
CLIP B10 TUBE art. 3303-349
По запросу
