модель 2021 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2021KAF2BUSE]

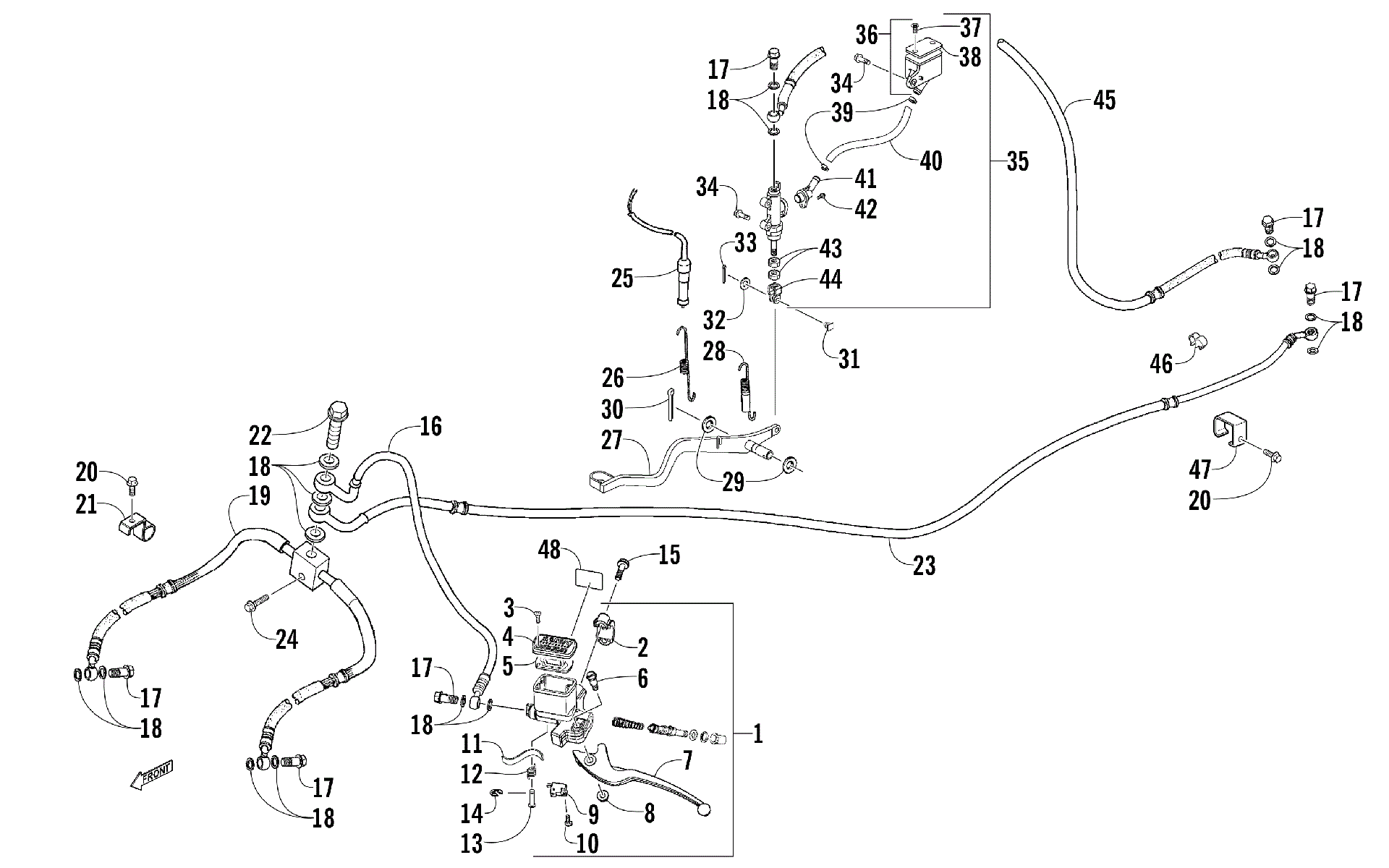

Схема Hydraulic тормоза ASSEMBLY [302850] для ALTERRA 300 BLUE [A2021KAF2BUSE]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [302850]](/upload/schemas/631fcf2b0ac600.89829945.gif)
Номер
Наименование детали
Цена
1
M/C SET RR (inc. 2-5) art. 3304-676
По запросу
2
HOLDER M/C art. 3305-983
По запросу
3
SCREW FLAT 4*12 art. 3303-318
По запросу
4
CAP M\C art. 3307-900
По запросу
5
DIAPHRAGM art. 3303-925
По запросу
6
BOLT L STEERING HANDLE art. 3304-017
По запросу
7
LEVER L STRG HANDLE art. 3304-369
По запросу
8
Nut, Flange art. 3304-654
По запросу
9
SW ASSY RR STOP art. 3303-141
По запросу
10
SCREW WASHER 4*12 art. 3303-321
По запросу
11
LEVER PARKING art. 3304-442
По запросу
12
SPRING RETURN art. 3304-678
По запросу
13
PIN art. 3304-679
По запросу
14
CLIP art. 3304-680
По запросу
15
BOLT FLANGE 6*22 (G) art. 3304-746
По запросу
16
HOSE ASSY C/P FR BRK art. 3304-321
По запросу
17
OIL BOLT 10*22 art. 3307-067
По запросу
18
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
19
HOSE ASSY FR R BRK art. 3307-794
По запросу
20
BOLT FLANGE 6*12 art. 3304-553
По запросу
21
CLAMP FR BRK HOSE art. 3303-919
По запросу
22
OIL BOLT 10*33 art. 3304-674
По запросу
23
HOSE ASSY COMBINE BRAKE art. 3307-793
По запросу
24
BOLT FLANGE 8*28 art. 3304-176
По запросу
25
REAR STOP SW art. 3303-854
По запросу
26
SPRING STOP SW art. 3303-855
По запросу
27
PEDAL COMP RR BRAKE art. 3303-926
По запросу
28
SPG SET BRK PEDAL art. 3303-929
По запросу
29
WASHER PLAIN 14*26*2.3 art. 3304-139
По запросу
30
PIN SPLIT 2.5*30 art. 3304-143
По запросу
31
PIN COMP BRK ROD art. 3303-927
По запросу
32
WASHER 7*12 art. 3304-050
По запросу
33
PIN SPLIT 2.0*12 art. 3304-141
По запросу
34
BOLT FLANGE 6*22 art. 3304-551
По запросу
35
MASTER CYLINDER ASSY RR (inc. 36-44) art. 3304-306
По запросу
36
BRAKE RESERVOIR (inc. 37-38) art. 3303-896
По запросу
37
SCREW FLAT 4*40 art. 3304-119
По запросу
38
CAP M/C art. 3304-332
По запросу
39
CLAMP M/C OIL HOSE art. 3303-895
По запросу
40
HOSE M/C art. 3304-308
По запросу
41
CONNECTOR art. 3304-307
По запросу
42
SCREW WASHER 4*12 art. 3303-321
По запросу
43
NUT HEX 8MM (C) art. 3307-824
По запросу
44
JOINT BRK ROD art. 3303-928
По запросу
45
HOSE ASSY RR BRK art. 3307-792
По запросу
46
CLAMP TUBE art. 3304-675
По запросу
47
CLAMPER RR BRK HOSE art. 3303-891
По запросу
48
Decal, Warning - Brake Lever Lock art. 1411-865
По запросу
