модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A02CD50AA)

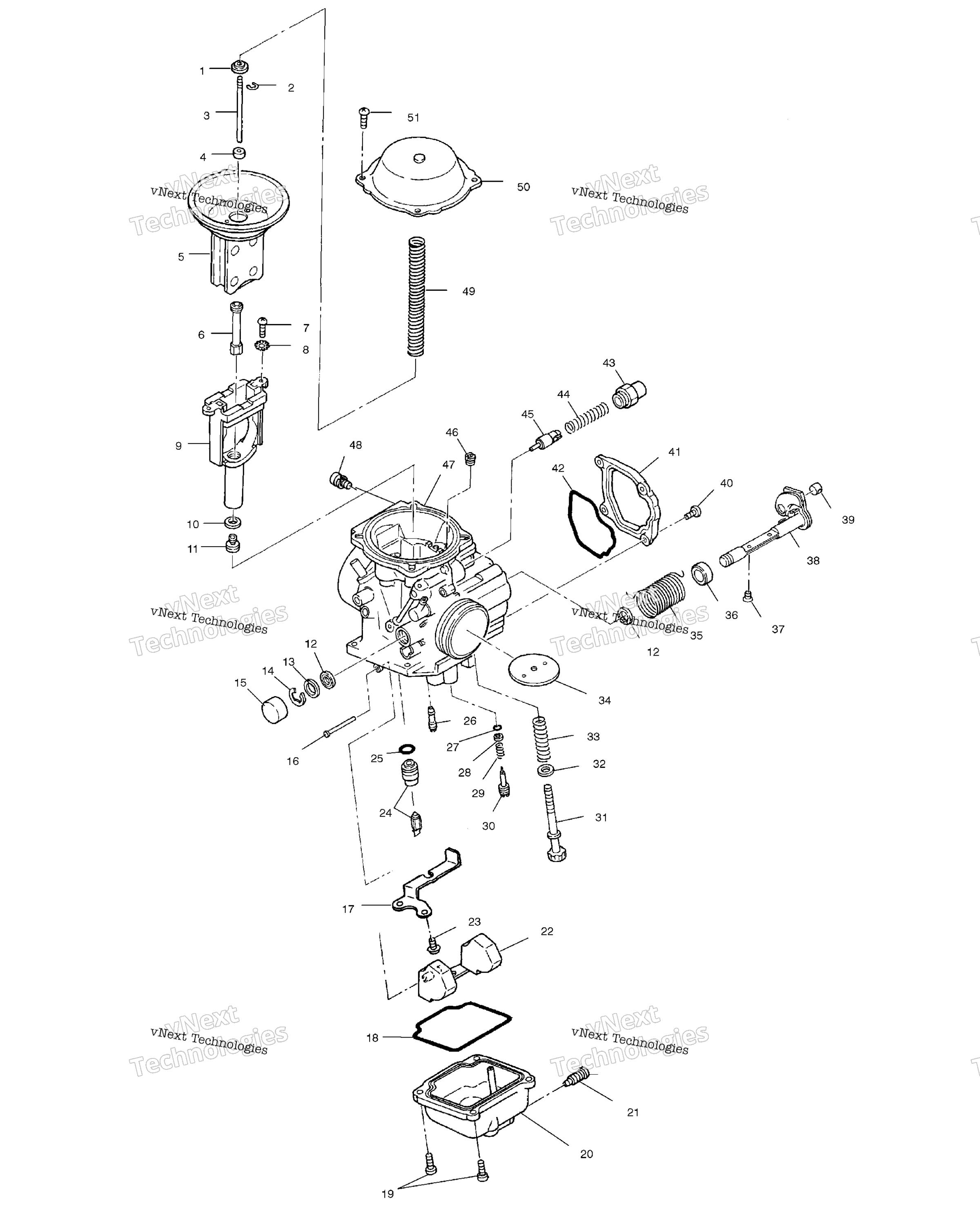

Схема карбюратора /Ab/Fb для MAGNUM 500 (A02CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
RING art. 3130507
По запросу
2
E-RING art. 3130508
По запросу
3
NEEDLE JET art. 3130962
По запросу
4
RING art. 3130752
По запросу
5
DIAPHRAGM ASSEMBLY art. 3130732
По запросу
6
NEEDLE JET (Q-0) art. 3130960
По запросу
7
SCREW art. 3130541
По запросу
8
WASHER,SPRING art. 3130540
По запросу
9
JETBLOCK ASSEMBLY art. 3130504
По запросу
10
WASHER art. 3130014
По запросу
11
MAIN JET, #157.5 (#157.5) art. 3130572
По запросу
12
SEAL art. 3130515
По запросу
13
PACKING art. -------
По запросу
14
E-RING art. 3130518
По запросу
15
CAP art. 3130519
По запросу
16
FLOAT PIN art. 3130361
По запросу
17
PLATE SPACER BRACKET, UPPER, MA art. 3130594
По запросу
18
O-RING art. 3130532
По запросу
19
SCREW art. 3130520
По запросу
20
FLOATBODY ASSEMBLY art. 3130590
По запросу
21
SCREW art. 3130521
По запросу
22
FLOAT ASSEMBLY art. 3130529
По запросу
23
SCREW art. 3130591
По запросу
24
Клапан игольчатый карбюратора Polaris art. 3131360
от 6 584 ₽
25
O-RING art. 3130533
По запросу
26
JET,PILOT,#40 (#40) art. 3130624
По запросу
27
O-RING art. 3130522
По запросу
28
WASHER LOCK art. 3130523
По запросу
29
SPRING art. 3130525
По запросу
30
ADJUSTER art. 3130524
По запросу
31
ADJUSTER SCREW art. 3130546
По запросу
32
RING art. 3130545
По запросу
33
SPRING art. 3130544
По запросу
34
VALVE,THROTTLE,100 (100) art. 3130502
По запросу
35
SPRING art. 3130589
По запросу
36
RING art. 3130514
По запросу
37
SCREW art. 3130501
По запросу
38
SHAFT ASM,THROTTLE art. 3130513
По запросу
39
GUIDE CABLE art. 3130543
По запросу
40
SCREW art. 3130535
По запросу
41
COVER art. 3130511
По запросу
42
O-RING art. 3130512
По запросу
43
GUIDE HOLDER art. 3130199
По запросу
44
SPRING art. 3130538
По запросу
45
PLUNGER ASSEMBLY art. 3130539
По запросу
46
AIR PILOT JET (#160) art. 3130625
По запросу
47
ASM.,CARBURETOR (Incl. 1-38,43-51) art. 3131463
По запросу
48
SCREW AND WASHER art. 3084205
По запросу
49
SPRING art. 3130505
По запросу
50
COVER ASSEMBLY art. 3130503
По запросу
51
SCREW art. 3130924
По запросу
