модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A02CD50AA)

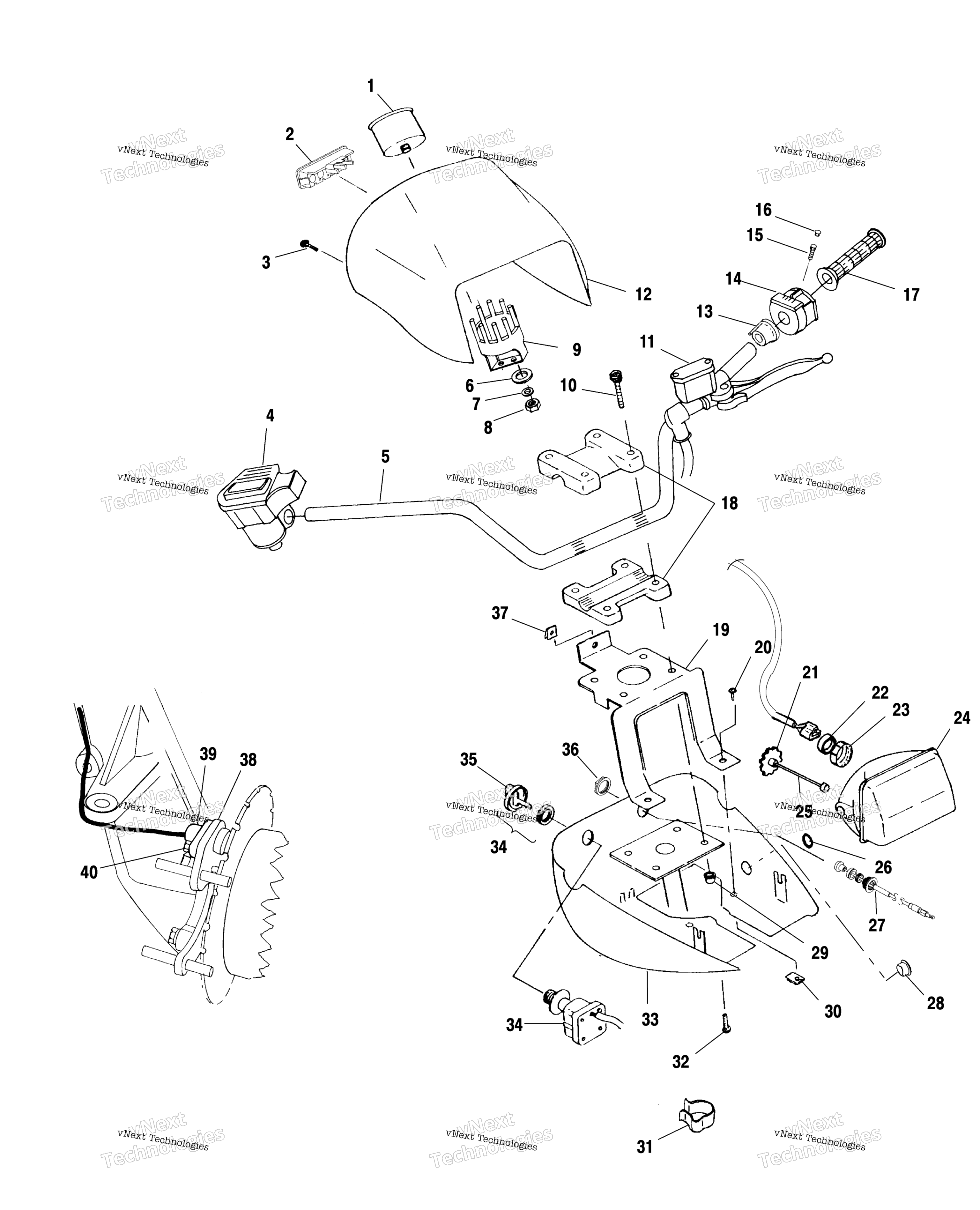

Схема руля & Headlight Pod /Ab/Fb для MAGNUM 500 (A02CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
SPEEDOMETER ASM,3.38 ,6-P,KILO (FB) art. 3280377
По запросу
1
SPEEDOMETER ASM,3.38",6-PULSE (AA)(AB) art. 3280378
По запросу
2
INDICATOR BULB, HOBBS art. 4010416
По запросу
2
INDICATOR PANEL (AB)(FB) art. 4010459
По запросу
3
SCREW art. 7511881
По запросу
4
ASM. THROTTLE CONTROL (See Controls - Throttle Asm./Cable Pg. B10 Ref. 3) art. -------
По запросу
5
HANDLEBAR TUBE, MEDIUM GLOSS BL (AA) art. 5242987-067
По запросу
5
HANDLEBAR,GEN 4,WIDE,BLK (AB)(FB) art. 5245181-067
По запросу
6
WASHER,13/64X1/2X18GA,FL-Y (10) art. 7558212
По запросу
7
WASHER, LOCK,(S.S.) art. 7555868
По запросу
8
NUT art. 7541933
По запросу
9
CLAMP,BACK,ELEC.SPEEDO,3.38" art. 3280291
По запросу
10
SCREW art. 7515189
По запросу
11
ASM. MASTER CYLINDER (See Controls - Master Cylinder/Brake Line Page for details) art. -------
По запросу
12
HEADLIGHT POD UPPER OLIVE GREEN art. 5433763-359
По запросу
13
SWITCH SPACER, LEFT art. 5433903
По запросу
14
HI/LO/MODE HANDLEBAR SWITCH art. 4010591
от 4 490 ₽
15
SCREW, SET art. 7517625
По запросу
16
PLUG, HOLE art. 5432952
По запросу
17
HANDLEBAR GRIP, 7/8 ID, GLOSS B art. 5433834-070
По запросу
18
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
18
HANDLEBAR BLOCK KIT (Incl. Blocks and 10,18,29) art. 2202395
По запросу
19
POD MOUNTING BRACKET, BLACK art. 5244969-329
По запросу
20
SCREW art. 7517317
По запросу
21
ADJUSTING KNOB art. 4032079
По запросу
22
HEADLIGHT BOOT art. 5411120
По запросу
23
COLLAR LOCK art. 4032077
По запросу
24
ASM,HEADLIGHT W/ADJUST ROD-KNOB art. 4032075
По запросу
24
Лампа фары HB350W Polaris art. 4010253
По запросу
24
HEADLIGHT HARNESS KIT art. 2204143
По запросу
24
HEADLAMP ASSEMBLY, 50 WATT art. 2410268
По запросу
25
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
26
O-RING art. 5410163
По запросу
27
CABLE CHOKE (See Engine Mounting Pg. A14 Ref 36) art. -------
По запросу
28
CAPLUG,#BPF-7/8 -6 BLACK art. 7080936
По запросу
29
Гайка Polaris art. 7542122
от 263 ₽
30
NUT,U-TYPE art. 7670089
По запросу
31
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
32
SCREW(10) art. 7522021
По запросу
33
HEADLIGHT POD LOWER PANEL, GLOS art. 5433762-070
По запросу
34
KEY START IGNITION SWITCH (Incl. Key) art. 4012164
По запросу
34
IGNITION SWITCH NUT art. 5433733
По запросу
34
BLANK KEY, 20/21/67/68 art. 4010278
от 2 100 ₽
34
BLANK KEY, 22/23/27/28 art. 4010321
от 1 680 ₽
35
KEY SWITCH KEY COVER art. 5433534
от 1 901 ₽
36
Гайка M24х1,5 Polaris art. 7080922
По запросу
36
NUT-CHOKE SLIDE (Use with 7080726) art. 7080229
По запросу
37
#8-10 PANEL CLIP SCREW art. 7670127
По запросу
38
Датчик скорости Polaris art. 4010298
от 2 990 ₽
39
Датчик скорости Polaris art. 5132382
По запросу
40
SCREW art. 7517658
По запросу
