модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A02CD50AA)

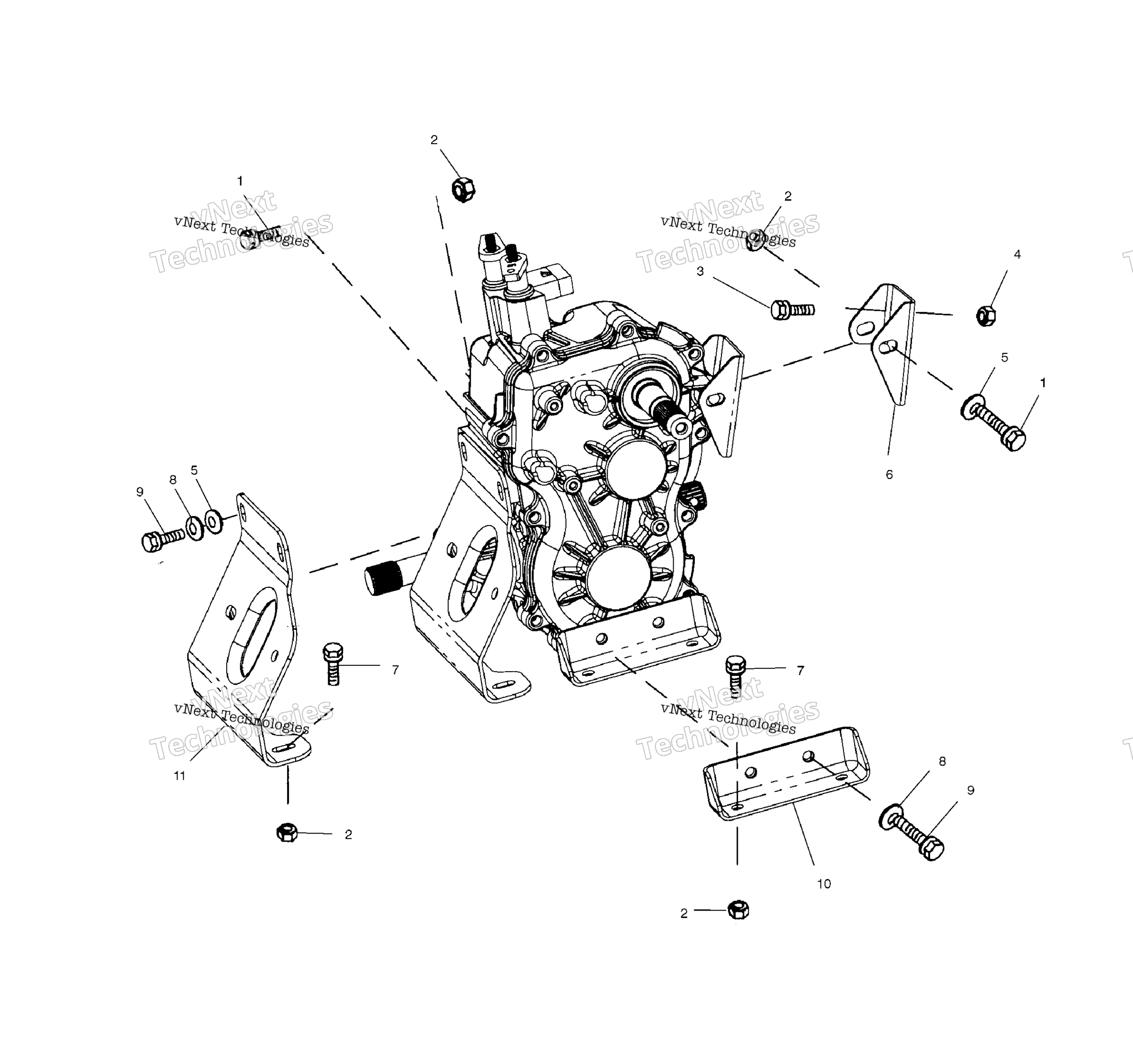

Схема трансмиссии Mounting /Ab/Fb для MAGNUM 500 (A02CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
0
Asm. Main Gearcase (See Main Gearcase Pg. C14 for Details) (See Main Gearcase Pg. C14 for Details) art. -------
По запросу
1
SCREW art. 7515417
По запросу
2
NUT art. 7547108
По запросу
3
SCREW art. 7515398
По запросу
4
FLANGE NUT art. 7542321
По запросу
5
WASHER,FLAT art. 7555976
По запросу
6
MOUNT-TRANSMISSION REAR,PLTD art. 5247343
По запросу
7
SCREW art. 7517289
По запросу
8
Шайба гроверная Polaris art. 7552603
По запросу
9
BOLT art. 7515522
По запросу
10
MOUNT,TRANSMISSION,BLK art. 5242820-067
По запросу
11
ENGINE MOUNT, REAR, MEDIUM GLOS art. 1013134-067
По запросу
Другие схемы модели
Трансмиссия Mounting /Ab/Fb
