модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A02CD50AA)

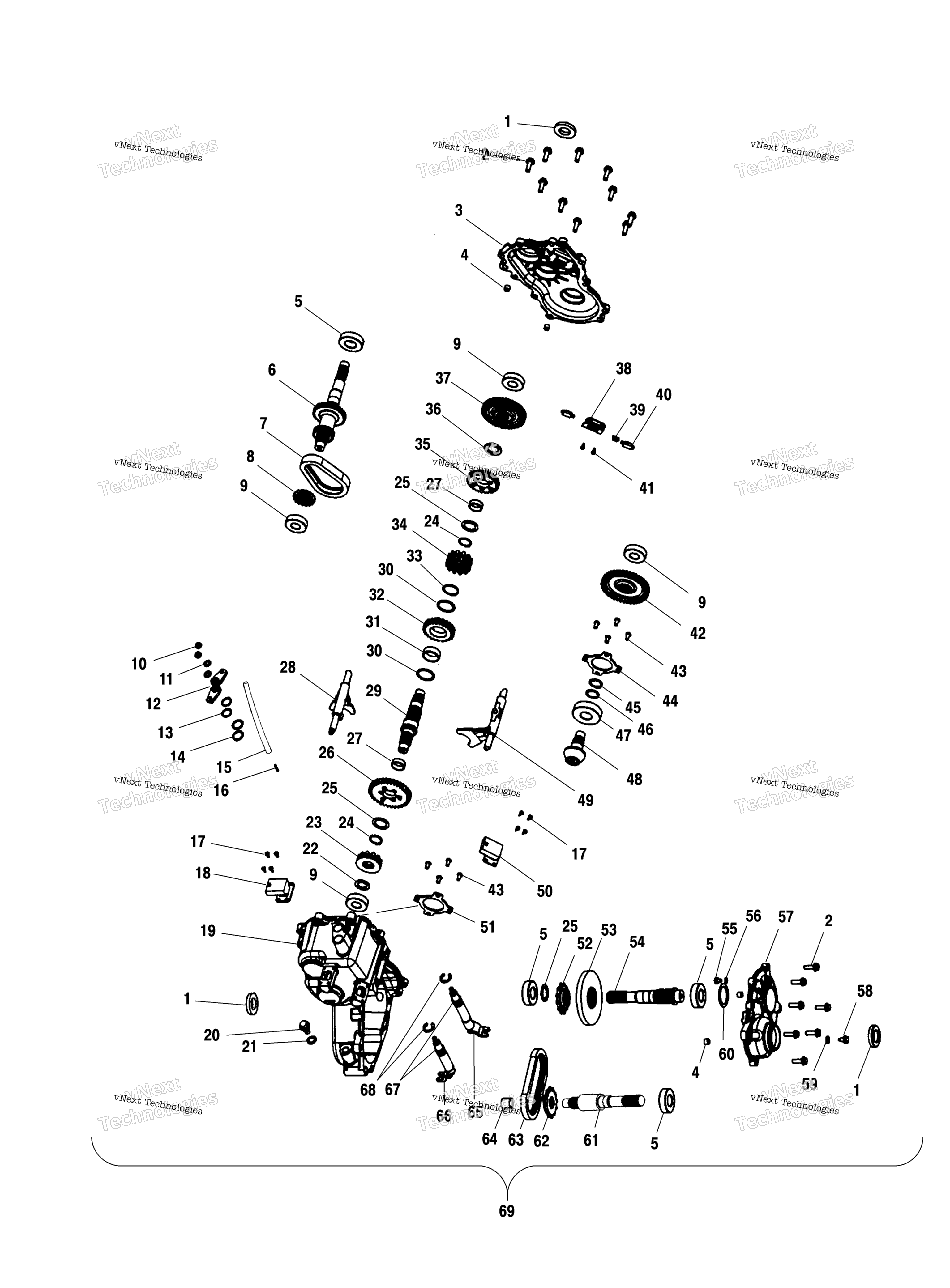

Схема основного Gearcase /Ab/Fb для MAGNUM 500 (A02CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
2
SCREW art. 3233252
По запросу
3
GEARCASE,LH (AA) art. 3233610
По запросу
3
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
4
KNOCK PIPE art. 3233529
По запросу
5
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
Цепь КПП Polaris art. 3233036
По запросу
8
GEAR-16T W/19T SPLINE (AA) art. 3233770
По запросу
8
GEAR-14/19T (AB)(FB) art. 3233755
По запросу
9
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
10
NUT-LOCK HEX FLANGE NYLON 5/16 (AA) art. 3233961
По запросу
11
WASHER (AA) art. -------
По запросу
12
BELLCRANK art. 3233153
По запросу
13
RETAINING RING art. 3233045
По запросу
14
WASHER art. 3233040
По запросу
15
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
16
VENT art. 3233037
По запросу
17
SCREW art. 3233749
По запросу
18
SWITCH-GEAR INDICATION 3 POS art. 3234019
По запросу
19
GEARCASE-MAIN (AB)(FB) art. 3233765
По запросу
19
GEARCASE,RH (AA) art. 3233902
По запросу
20
OIL FILL PLUG art. 3233711
По запросу
21
NYLON WASHER art. 3233872
По запросу
22
WASHER art. 3233628
По запросу
23
ENGAGEMENT-LOW/PARK (AB)(FB) art. 3233758
По запросу
23
ENGAGEMENT DOG, LOW (AA) art. 3233732
По запросу
24
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
25
WASHER,THRUST art. 3233619
По запросу
26
GEAR-36T (AB)(FB) art. 3233760
По запросу
26
GEAR,35T (AA) art. 3233631
По запросу
27
Подшипник игольчатый КПП Polaris art. 3233103
от 4 490 ₽
Аналог
18 820 ₽
Требуется 2 шт.
28
SHIFT FORK art. 3233602
По запросу
29
SHAFT-REVERSE (AB)(FB) art. 3233761
По запросу
29
SHAFT REVERSE (AA) art. 3233598
По запросу
30
WASHER art. 3233012
По запросу
31
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
32
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
33
RING,RETAINING art. 3233029
По запросу
34
ENGAGEMENT-DOG,HIGH/REV 12 PNT art. 3234020
По запросу
35
GEAR, 30T art. 3233600
По запросу
36
SPACER art. 3233613
По запросу
37
GEAR,HELICAL,40T (AA) art. 3233601
По запросу
37
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
38
BRACKET INTERLOCK art. 3233309
По запросу
39
SPRING art. 3233032
По запросу
40
PIN,INTERLOCK art. 3233308
По запросу
41
SCREW-TAPPING,W/LOCK WASHER art. 3233747
По запросу
42
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
42
GEAR,HELICAL,48T (AB)(FB) art. 3233709
По запросу
43
SCREW (Qty. 8 for AB and FB) art. 3233608
По запросу
44
COVER,BEARING art. 3233609
По запросу
45
SNAP RING art. 3233106
По запросу
46
SPACER (AB)(FB) art. 3233357
По запросу
47
BALL BEARING art. 3233607
По запросу
48
SUBASM-GRND SPIRL BVL(411467) [Incl. 53] art. 3234912
По запросу
49
SHIFT,FORK,LOW (AA) art. 3233605
По запросу
49
FORK-SHIFT,LOW/PARK (AB)(FB) art. 3233759
По запросу
50
GEAR INDICATION SWITCH (AA) art. 3234001
По запросу
51
PLATE-PARKLOCK (AB)(FB) art. 3233757
По запросу
52
SPROCKET,12T (AA) art. 3233620
По запросу
52
SPROCKET-22T/18T (AB)(FB) art. 3233873
По запросу
53
SUBASM-GRND SPIRL BVL(411467) [Incl.48] art. 3234912
По запросу
54
SHAFT,REAR OUTPUT art. 3233622
По запросу
55
BUTTON,THRUST art. 3233582
По запросу
56
SHIM, .450 X .265 art. 3233583
По запросу
57
COVER-OUTPUT,FRONT art. 3233781
По запросу
58
WASHER-.625X.382X.060 art. 3234035
По запросу
59
WASHER-.625X.382X.060 art. 3234035
По запросу
60
SHIM KIT art. 3233611
По запросу
61
Вал КПП Polaris art. 3233625
По запросу
62
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
62
SPROCKET, 22 TOOTH (AB)(FB) art. 3233844
По запросу
63
ROLLER CHAIN,24P (AA) art. 3233626
По запросу
63
Цепь КПП Polaris art. 3233784
По запросу
64
GARLOCK BUSHING art. 3233552
По запросу
65
SHIFT SHAFT art. 3233624
По запросу
66
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
67
O-RING art. 3233548
По запросу
68
RING,RETAINING art. 3233618
По запросу
69
N/A,USE COMPONENTS (Incl. 1-68)(AA) art. 9990000
По запросу
