модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A02CD50AA)

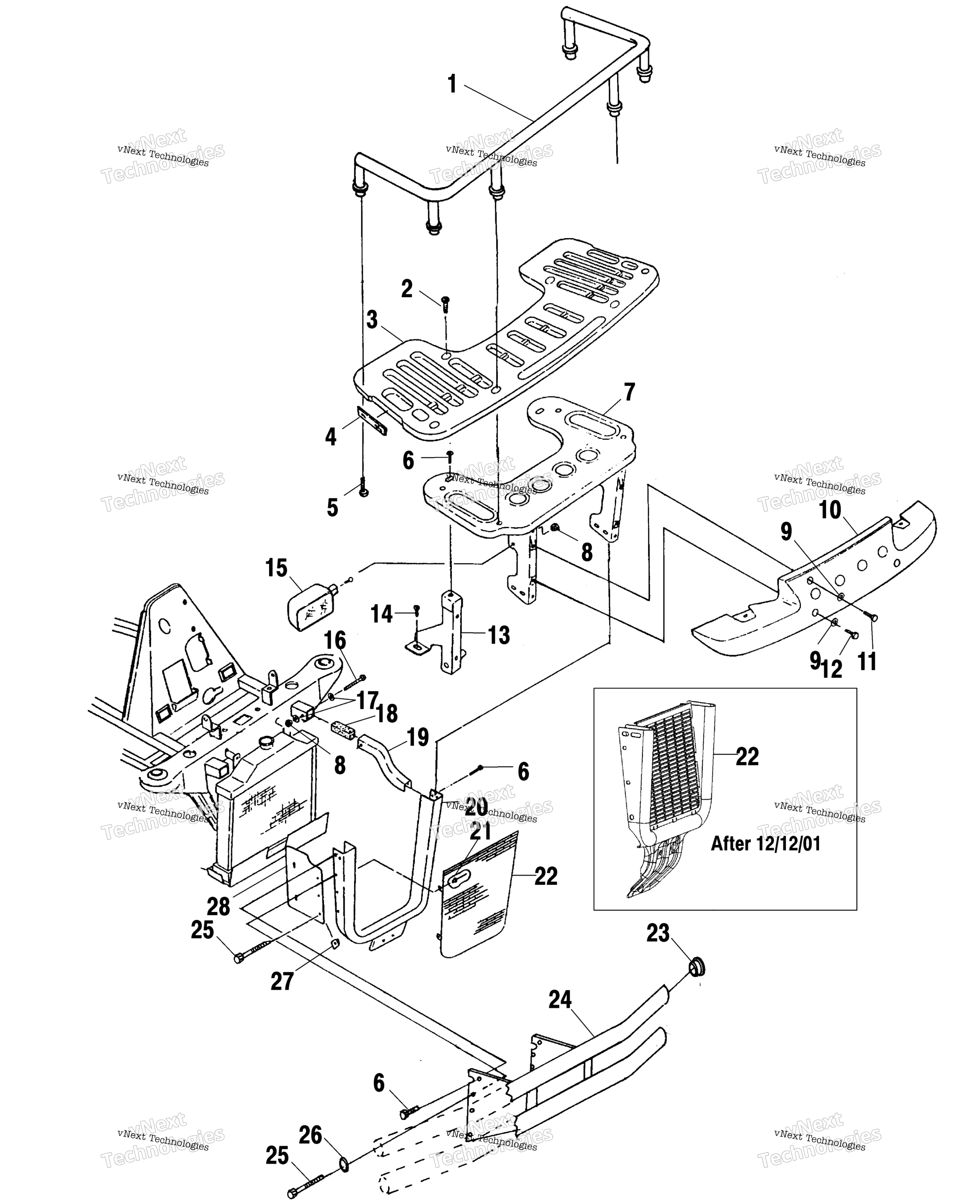

Схема передней части Rack & Bumper Mounting /Ab/Fb для MAGNUM 500 (A02CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
SUBSTITUTED BY 2871499 (AB) art. 1040526-067
По запросу
2
SCREW art. 7517685
По запросу
3
FRONT RACK ASSEMBLY, GLOSS BLAC (Incl. Ref. 4 and Warning Decal) art. 2670180-070
По запросу
4
DECAL-REFLECT.6.75,AMBER art. 7079926
По запросу
5
Винт крепления багажника Polaris art. 7517208
от 263 ₽
6
SCREW art. 7515399
По запросу
7
SUPPORT,FRONT RACK,BLK art. 1014023-067
По запросу
8
Гайка Polaris art. 7542324
от 160 ₽
9
WASHER art. 7555954
По запросу
10
FRONT BUMPER, GEN IV, GLOSS BLA art. 5432155-070
По запросу
11
BOLT(10) art. 7515391
По запросу
12
BOLT art. 7515390
По запросу
13
SUPPORT RACK WELD, FRONT, LEFT, art. 1013744-067
По запросу
13
SUPPORT RACK WELD, FRONT, RIGHT art. 1013746-067
По запросу
14
SCREW art. 7517386
По запросу
15
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
ASM.,HEADLIGHT, SIDE MOUNT,RH,3 art. 2431015
По запросу
15
ASM.,HEADLIGHT, SIDE MOUNT,LH,3 art. 2431014
По запросу
16
Болт ведомого вариатора Polaris art. 7515382
По запросу
17
FLAT WASHER art. 7558402
По запросу
18
PLUG, FRAME art. 5810467
По запросу
19
FRAME EXTENSION, RIGHT, GS BLK art. 5244730-067
По запросу
19
FRAME EXTENSION, LEFT, GS BLK art. 5244729-067
По запросу
20
WELD-BRUSH GUARD,BLK (If built before 12/12/01) art. 1013772-067
По запросу
21
POP RIVET art. 7621330
По запросу
22
GRILL,BRUSHGUARD,BLK. (If built before 12/12/01) art. 5240591-067
По запросу
23
END BUMPER CAP (AB) art. 5433305
По запросу
24
BUMPER-FRONT,RSE,BLK (AB) art. 5243377-067
По запросу
25
SCREW(10) (AB) art. 7512097
По запросу
26
WASHER (AB) art. 7556034
По запросу
27
NUT art. 7670094
По запросу
28
SHIELD-RADIATOR,SIDE,RH art. 5433924
По запросу
28
RADIATOR SHIELD, LEFT art. 5433923
По запросу
