модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A02CD50AA)

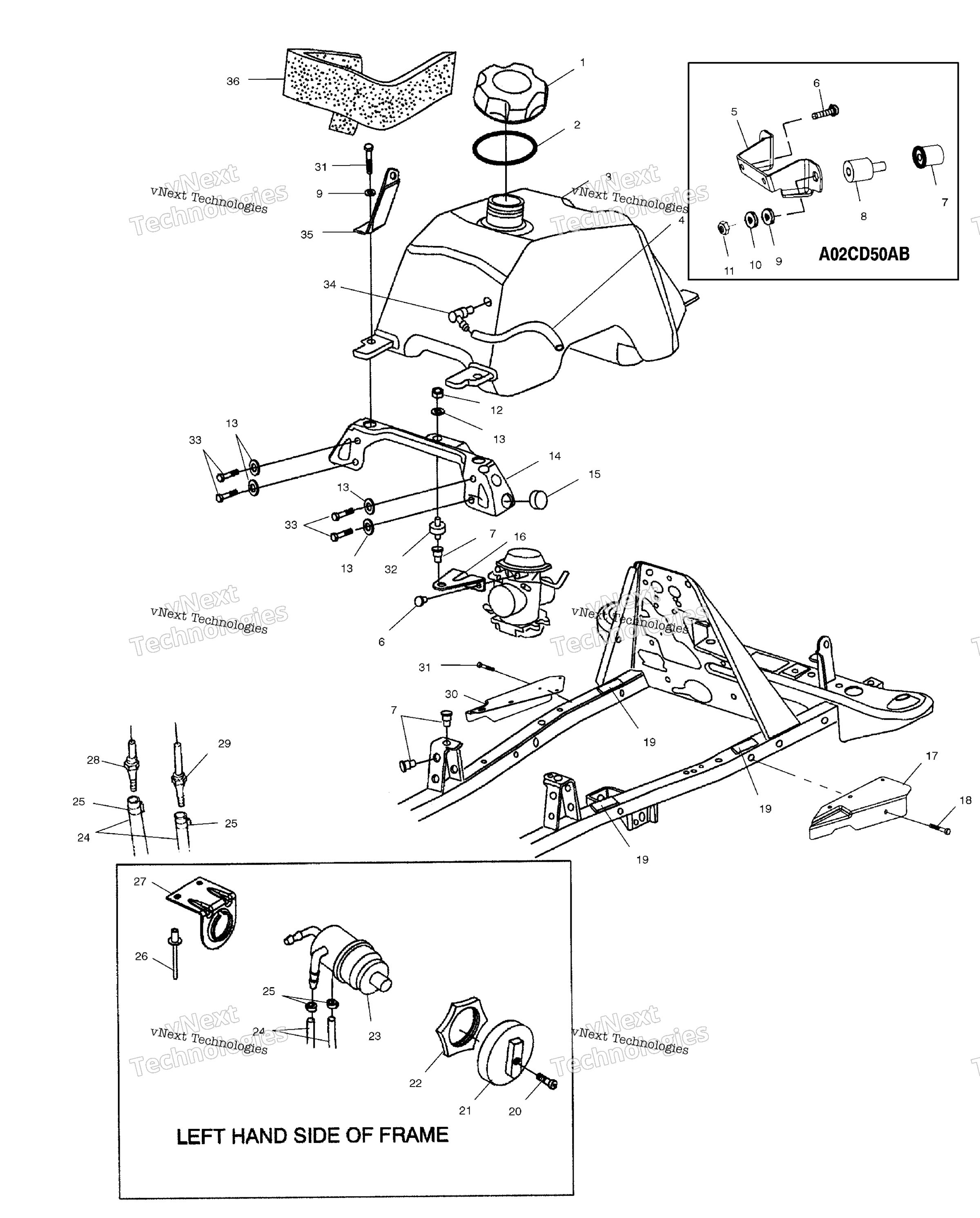

Схема топливной системы Tank And Carburetor Mounting /Ab/Fb для MAGNUM 500 (A02CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
BRKT, CARB.MT. (AB) art. 5240609-067
По запросу
6
SCREW AND WASHER art. 3084205
По запросу
7
NUTSERT,HEX (AB) art. 7547069
По запросу
8
CARBURETOR MOUNT, RUBBER (AB) art. 3021086
По запросу
9
FLAT WASHER (AB) art. 7558301
По запросу
10
WASHER (AB) art. 7552605
По запросу
11
HEX NUT (AB) art. 7542105
По запросу
12
Гайка Polaris art. 7542122
от 263 ₽
13
FLAT WASHER (AA) art. 7555859
По запросу
14
BRKT-CARB SUPPORT,BLK (AA) art. 5245672-067
По запросу
15
BUMPER, RUBBER (AA) art. 5410414
По запросу
16
MOUNT-425/500 CARB,BLK art. 5245673-067
По запросу
17
SHIELD-SPLASH,RH,BLK art. 5245533-067
По запросу
18
SCREW art. 7517386
По запросу
19
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
SCREW art. 7517505
По запросу
21
FUEL VALVE KNOB art. 5432559
По запросу
22
FUEL VALVE NUT art. 5432733
По запросу
23
Топливный кран Polaris art. 7052161
По запросу
24
FUEL LINE, 600 CM art. 8450040-600
По запросу
25
Хомут пружинный Polaris art. 7080003
от 116 ₽
26
Заклепка Polaris art. 7661637
По запросу
27
BRKT,FUELVALVE,BLK art. 5240577-067
По запросу
28
FITTING,FUEL OUT,MAIN,4 ,Y art. 7052150
По запросу
29
FITTING,FUEL OUT,RES.,Z art. 7052149
По запросу
30
SPLASH SHIELD, LEFT, MEDIUM GLO art. 5245394-067
По запросу
31
BOLT art. 7512277
По запросу
32
Крепление карбюратора Polaris art. 3110050
По запросу
33
BOLT (AA) art. 7512276
По запросу
34
TANK VENT art. 5431053
По запросу
35
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
35
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
36
FOAM-SEAL,17" art. 5811899
По запросу
