модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A02CD50AA)

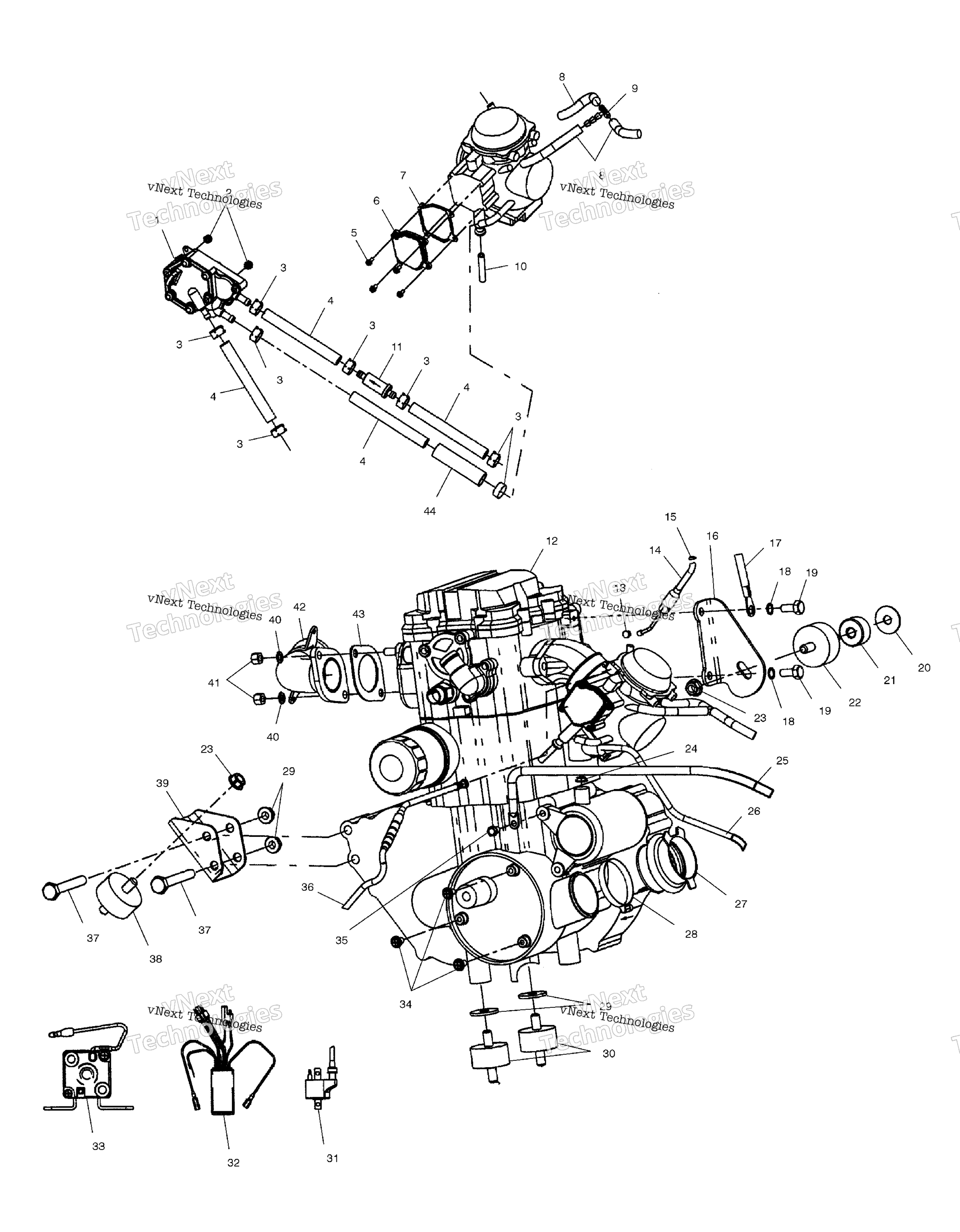

Схема двигателя Mounting /Ab/Fb для MAGNUM 500 (A02CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Топливный насос Polaris art. 2520227
По запросу
2
Гайка Polaris art. 7546601
от 263 ₽
3
Хомут пружинный Polaris art. 7080003
от 116 ₽
4
FUEL LINE, 600 CM art. 8450040-600
По запросу
5
SCREW art. 3130535
По запросу
6
COVER art. 3130511
По запросу
7
O-RING art. 3130512
По запросу
8
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
9
FITTING, TEE art. 7052075
По запросу
10
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
11
Фильтр топливный Polaris art. 2530009
По запросу
12
N/A,USE COMPONENTS NOTE: The Short Block assembly contains a crankcase assembly cylinder & cylinder head assembly and a piston & crankshaft assembly. Prior authorization is required for warranty art. 9990000
По запросу
13
GUIDE CABLE art. 3130543
По запросу
14
Трос газа Polaris art. 7080967
от 8 358 ₽
15
O-RING art. 5410193
По запросу
16
MOUNT,ENGINE,TOP,BLK art. 5242936-067
По запросу
17
CABLE,GND-ENGINE art. 4010132
По запросу
18
Шайба гровер Polaris art. 7552901
от 116 ₽
19
BOLT art. 7512315
По запросу
20
Шайба Polaris art. 7555823
от 683 ₽
21
SPACER-MOTOR MNT TOP art. 5132007
По запросу
22
ISOLATOR-3/8-24M/M,60DURO art. 3022075
По запросу
23
NUT art. 7547108
По запросу
24
FLANGE NUT art. 3083649
По запросу
25
CABLE,BATT/ENG.,BLK. art. 4010095
По запросу
26
CABLE, SOL/STARTER art. 4010093
По запросу
27
CLUTCH INTAKE BOOT art. 5410421
По запросу
28
NARROW BAND CLAMP art. 7080511
По запросу
29
FLAT WASHER art. 7555815
По запросу
30
Подушка двигателя Polaris art. 3022076
от 3 833 ₽
31
COIL ASM,IGNITION art. 3084690
По запросу
32
CDI-SYSTEM (See Magneto Pg. E3. Ref. 15) art. -------
По запросу
33
SWITCH,MAGNETIC * (See Magneto Pg. E3. Ref. 18) art. -------
По запросу
34
SCREW AND WASHER art. 3084205
По запросу
35
BOLT AND WASHER ASSEMBLY art. 3082038
По запросу
36
Трос подсоса Polaris art. 7081008
По запросу
37
SCREW art. 7515417
По запросу
38
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
39
MOUNT,LOW.FR.ENGINE,BLK. art. 5242818-067
По запросу
40
LOCK WASHER art. 3080530
По запросу
41
NUT art. 3087199
По запросу
42
WELD-MANIFOLD,BLK art. 1260978-489
По запросу
43
Прокладка выпускного коллектора Polaris art. 3085075
от 3 024 ₽
44
SHEATH-FOIL LAMINATED,5/8X18CM art. 8450080-18
По запросу
