модель 2011 года
- Модель Prowler 550
- Код модели PROWLER 550 XT RED (U2011P2O4EUSR)

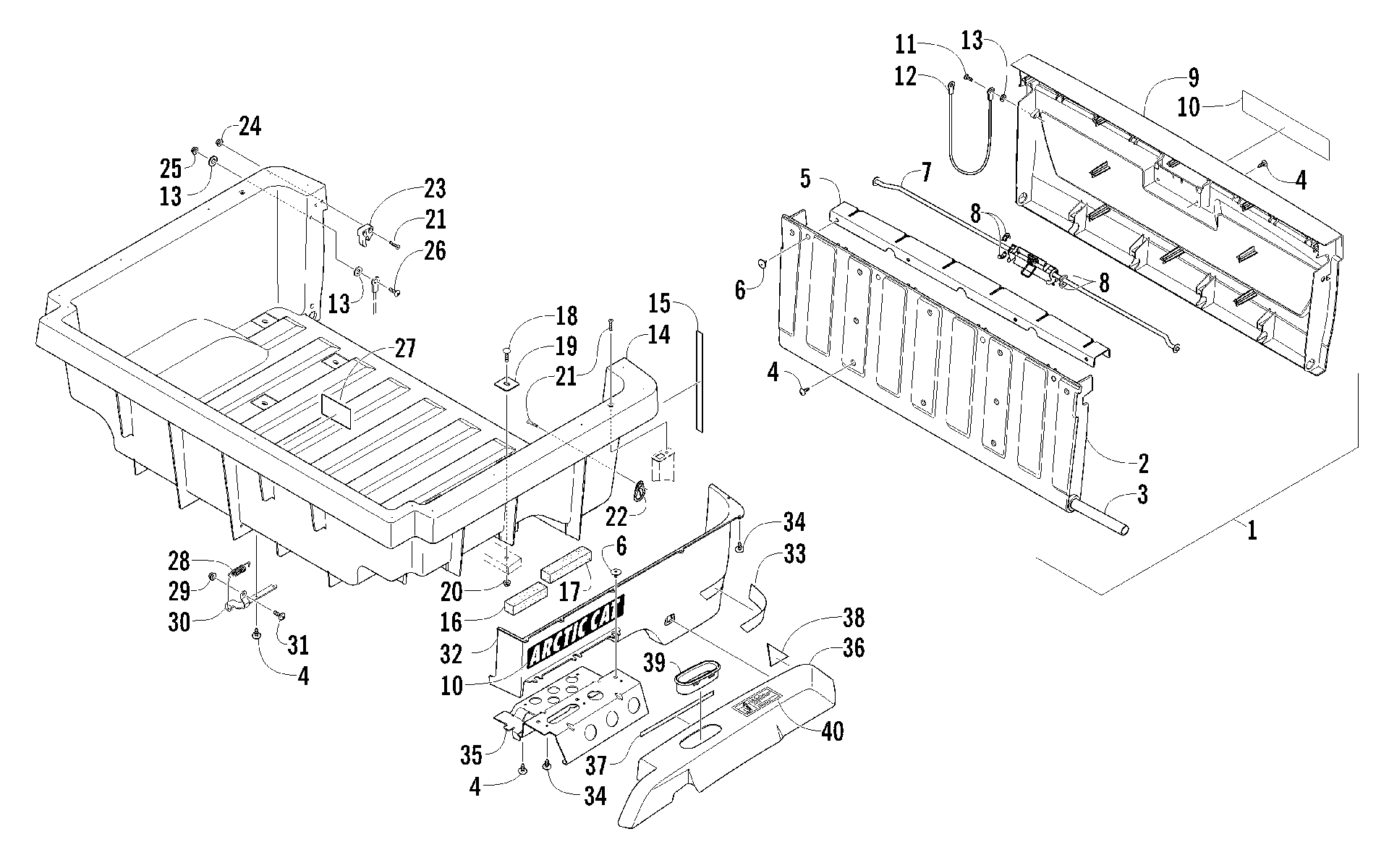

Схема багажник BOX и TAILGATE узел [92464] для PROWLER 550 XT RED (U2011P2O4EUSR)
Схема
Детали
![багажник BOX и TAILGATE узел [92464]](/upload/schemas/63441c45412718.54056209.gif)
Номер
Наименование детали
Цена
1
Tailgate Assembly - Black (inc. 2-9) art. 2506-205
По запросу
2
Panel, Tailgate - Inner art. 2406-365
По запросу
3
Shaft, Pivot - Tailgate art. 1406-927
По запросу
4
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
5
Brace, Tailgate art. 1506-704
По запросу
6
Винт Arctic Cat art. 0423-101
от 263 ₽
7
Latch, Tailgate - Assembly art. 2506-056
По запросу
8
Bushing art. 1406-706
По запросу
9
Panel, Tailgate - Outer - Black art. 2406-369
По запросу
10
Наклейка Arctic Cat art. 1411-539
от 2 919 ₽
11
Screw, Machine art. 8476-625
от 160 ₽
12
Cable, Tailgate art. 0487-045
По запросу
13
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
14
BOX,REAR CARGO art. 2406-916
По запросу
15
Strip, Foam art. 0417-006
По запросу
16
Foam, Cargo Box art. 0417-011
По запросу
17
Foam, Cargo Box art. 0417-010
По запросу
18
Болт Arctic Cat art. 0423-623
от 221 ₽
19
Пластина заднего кузова Arctic Cat Prowler art. 1506-933
от 1 187 ₽
20
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
21
SCREW,MACH-TSFH M6X1.0X30 CL8.8 BLK art. 8474-630
По запросу
22
BRACKET,TAILGATE-BLACK art. 1506-539
По запросу
23
Striker, Tailgate - Right art. 2506-664
По запросу
23
Striker, Tailgate - Left art. 2506-665
По запросу
24
Гайка Arctic Cat art. 8424-602
от 110 ₽
25
NUT,LOCK-NSL M6-1.0 SS art. 0624-250
По запросу
26
Болт Arctic Cat art. 8476-620
По запросу
27
Decal, Warning - Cargo Box art. 1411-119
По запросу
28
Spring art. 2416-086
По запросу
29
Гайка Arctic Cat art. 0423-540
По запросу
30
Bracket, Box Latch Spring art. 2516-178
По запросу
31
Винт Arctic Cat art. 8476-616
По запросу
32
Panel, Box - Right - Black art. 1406-762
По запросу
32
Panel, Box - Left - Black art. 1406-761
По запросу
33
Decal, Reflector - Red art. 1411-128
По запросу
33
Decal, Reflector - Left - Red art. 1411-129
По запросу
34
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
35
BRACKET,FENDER SUPPORT-LH-BLACK art. 2506-927
По запросу
35
Bracket, Fender Support - Right art. 1506-776
По запросу
36
Fender, Rear - Assembly - Upper Right Red (inc. 37-38) art. 2506-990
По запросу
36
Fender, Rear - Assembly - Upper Left Red (inc. 37-39) art. 2506-991
По запросу
37
Strip, Foam art. 0417-007
По запросу
38
Pad, Foam art. 0417-008
По запросу
39
RING,TRIM-FENDER art. 2516-037
По запросу
40
Decal, Warning - Pinch Point art. 1411-120
По запросу
