модель 2011 года
- Модель Prowler 550
- Код модели PROWLER 550 XT RED (U2011P2O4EUSR)

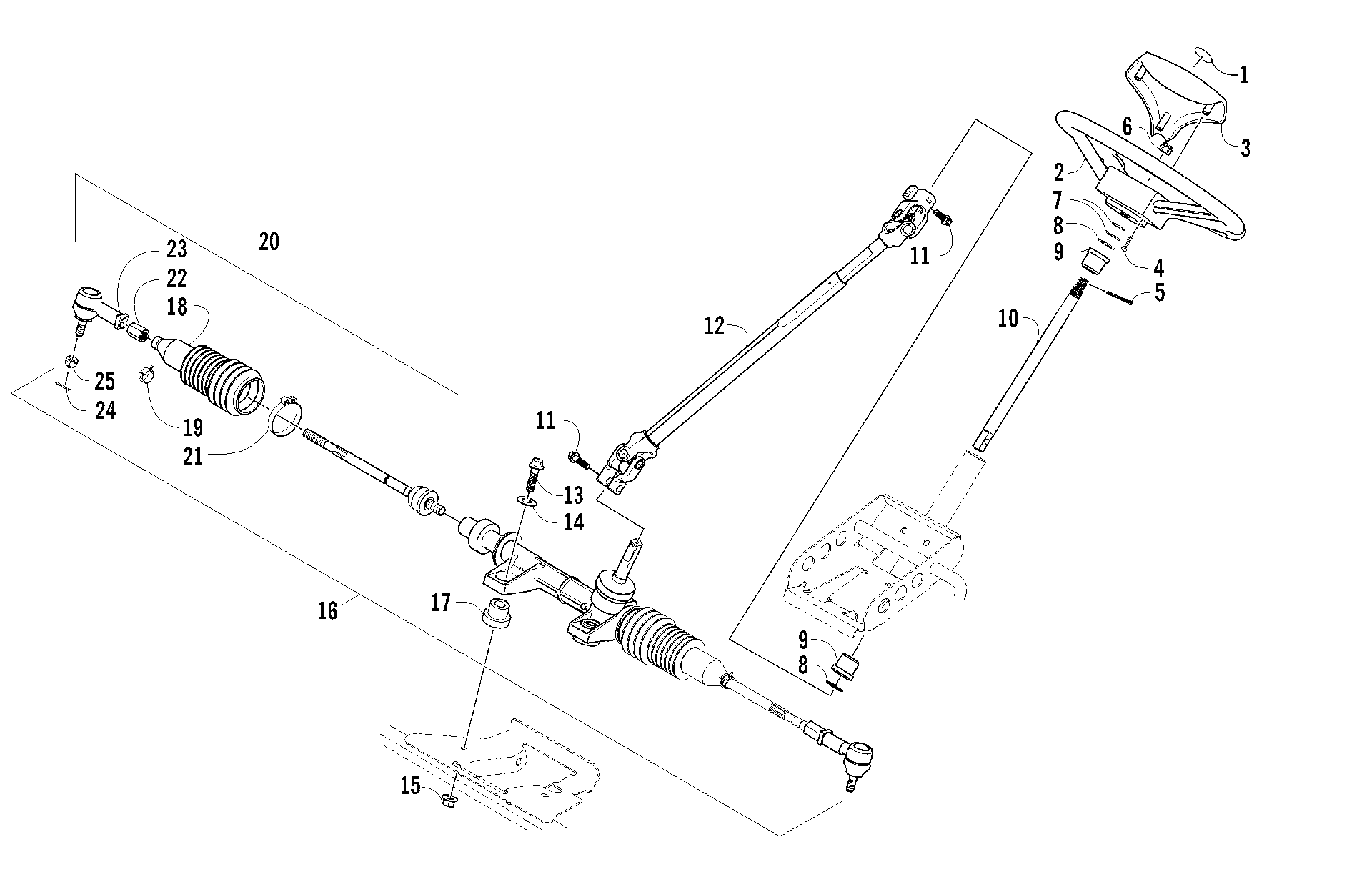

Схема рулевого управления ASSEMBLY [92470] для PROWLER 550 XT RED (U2011P2O4EUSR)
Схема
Детали
![Рулевое управление ASSEMBLY [92470]](/upload/schemas/6344408399be56.00489563.gif)
Номер
Наименование детали
Цена
1
DECAL,STEERING WHEEL art. 1411-798
По запросу
2
Руль Arctic Cat art. 0502-884
По запросу
3
Cap, Steering Wheel art. 0405-239
По запросу
4
SCREW,SELF TAP-TSPNH#8-18X3/4 T-20 SS art. 0423-613
По запросу
5
Clip, Hairpin art. 1602-467
По запросу
6
Nut art. 0423-884
По запросу
7
Washer art. 0828-071
По запросу
8
WASHER(28X19X1) art. 0423-558
По запросу
9
Bushing art. 0405-155
По запросу
10
SHAFT,STEERING WHEEL art. 0405-321
По запросу
11
BOLT,PINCH(M10X1.5) art. 0423-655
По запросу
12
Рулевой вал Arctic Cat Prowler art. 0405-156
от 35 900 ₽
13
Screw, Cap art. 8409-050
По запросу
14
Washer art. 0623-728
По запросу
15
Nut, Lock art. 8424-002
По запросу
16
Рулевая рейка Arctic Cat art. 0505-650
По запросу
17
Bushing art. 0405-238
По запросу
18
Пыльник рулевой рейки Arctic Cat art. 0405-216
от 3 900 ₽
19
CLAMP,TIE ROD END art. 0405-236
По запросу
20
Рулевая тяга с наконечником Arctic Cat Prowler art. 0505-638
По запросу
21
CLAMP,BOOT art. 0405-237
По запросу
22
Nut, Jam art. 0505-640
По запросу
23
Рулевой наконечник art. 0505-743
от 4 389 ₽
24
Pin, Cotter art. 0623-175
По запросу
25
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
