модель 2011 года
- Модель Prowler 550
- Код модели PROWLER 550 XT RED (U2011P2O4EUSR)

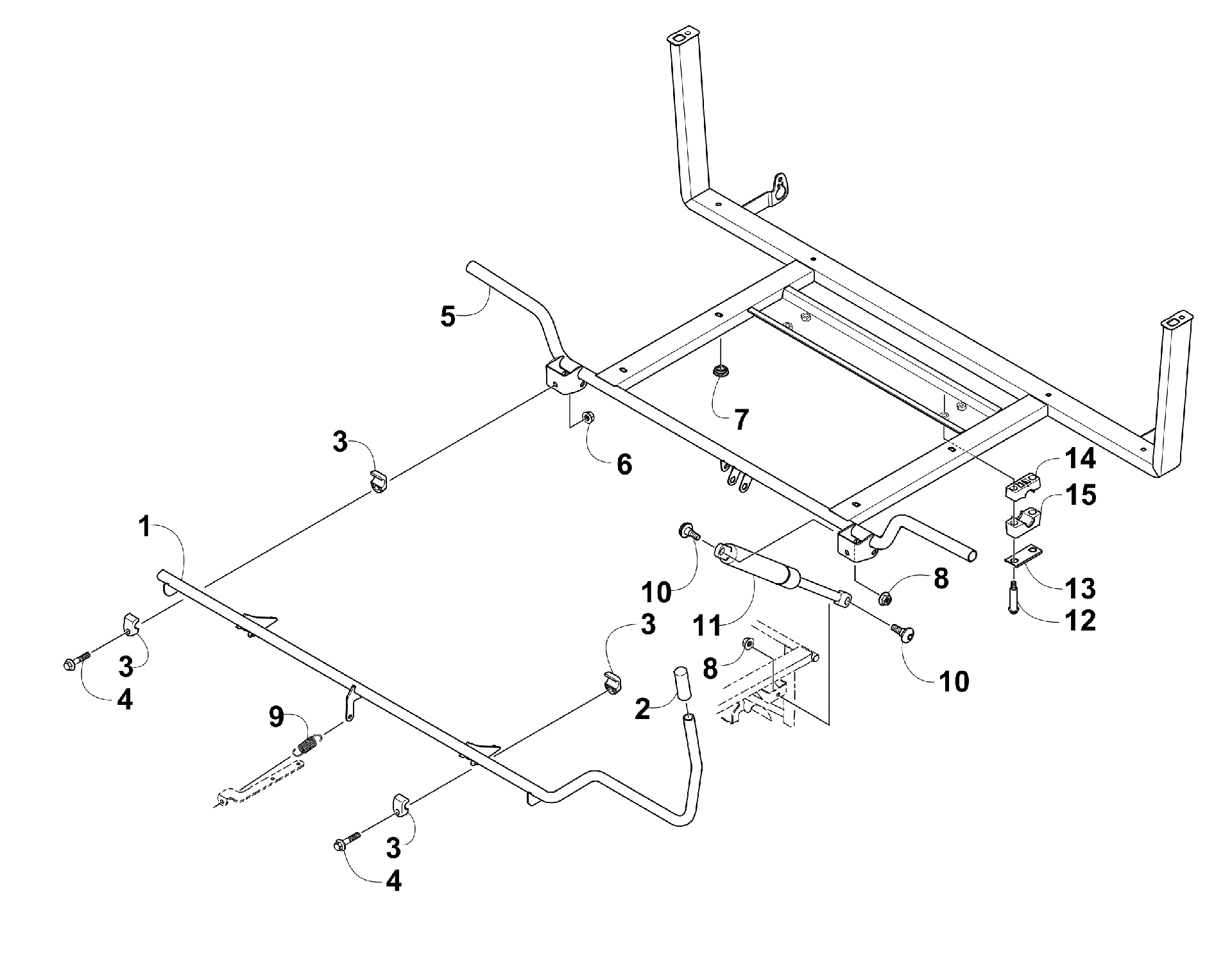

Схема tILT рама узел [92466] для PROWLER 550 XT RED (U2011P2O4EUSR)
Схема
Детали
![TILT рама узел [92466]](/upload/schemas/63444355733d95.38472340.gif)
Номер
Наименование детали
Цена
1
LATCH,TILT BOX-BLACK art. 2506-919
По запросу
2
Grip, Latch art. 1406-736
По запросу
3
Half, Clamp art. 1406-674
По запросу
4
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
5
Frame, Box art. 2506-197
По запросу
6
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
7
GROMMET,CARGO BOX art. 0423-628
По запросу
8
Гайка Arctic Cat art. 8427-602
от 116 ₽
9
Spring art. 2416-086
По запросу
10
Болт Arctic Cat art. 0423-356
от 168 ₽
11
SUPPORT,LIFT art. 2506-194
По запросу
12
Screw, Shoulder art. 0423-505
от 210 ₽
13
CAP, HOUSING-BLACK art. 0405-166
По запросу
14
Втулка крепления рулевой колонки Arctic Cat art. 0405-139
от 725 ₽
15
Втулка рулевого вала Arctic Cat art. 0405-138
от 1 334 ₽
