модель 2011 года
- Модель Prowler 550
- Код модели PROWLER 550 XT RED (U2011P2O4EUSR)

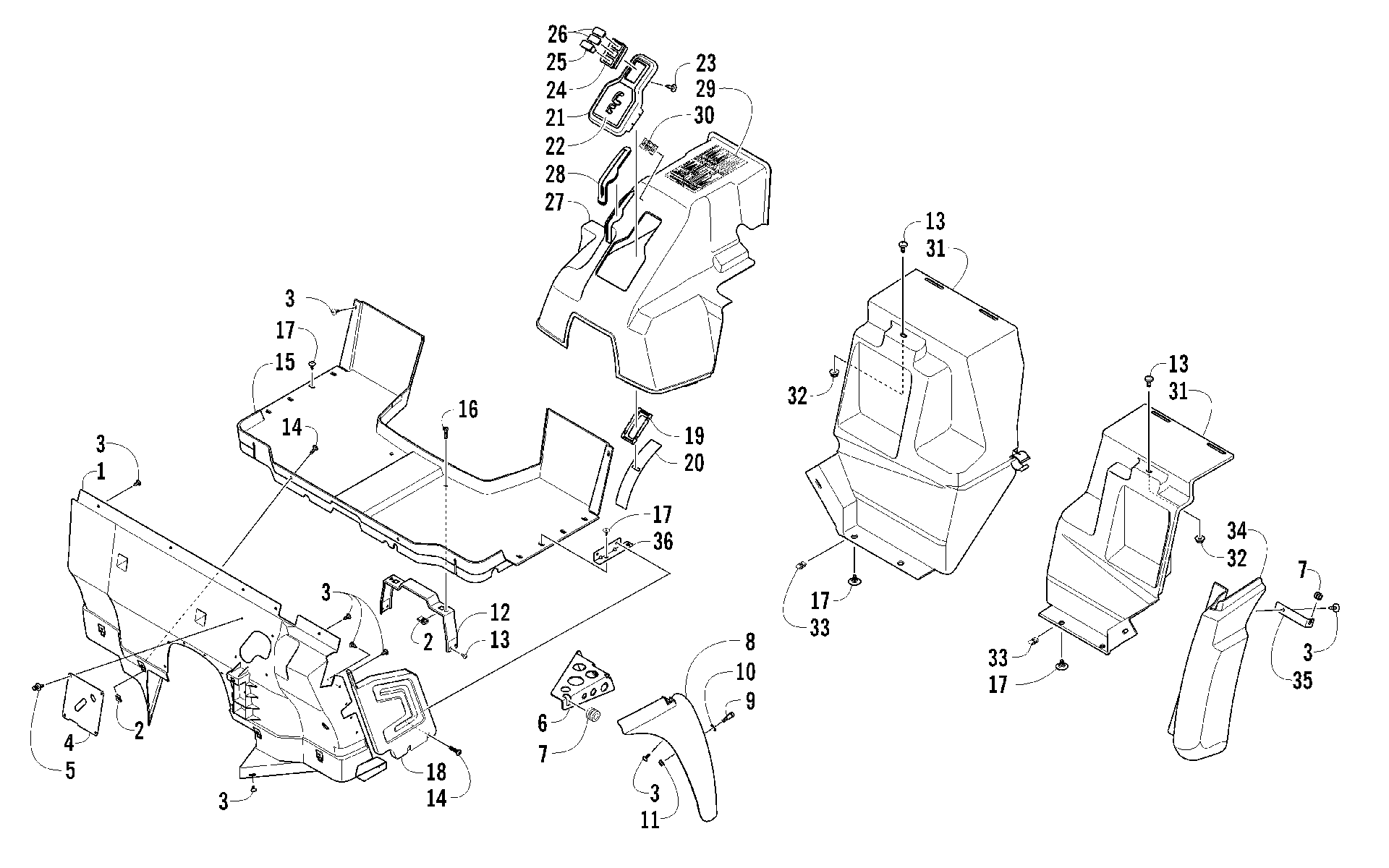

Схема консоли AND FLOOR PANEL ASSEMBLY [93232] для PROWLER 550 XT RED (U2011P2O4EUSR)
Схема
Детали
![Консоль AND FLOOR PANEL ASSEMBLY [93232]](/upload/schemas/63441ea4b7f166.45811055.gif)
Номер
Наименование детали
Цена
1
Panel, Fender - Inner art. 2516-939
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
4
PANEL,SPLASH-INNER FENDER art. 2406-635
По запросу
5
Клипса Arctic Cat art. 0623-362
от 90 ₽
6
Bracket, Support - Right art. 2506-066
По запросу
6
Bracket, Support - Left art. 2506-067
По запросу
7
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
8
Fender, Front - Left Red art. 1406-791
По запросу
8
Fender, Front - Right Red art. 1406-792
По запросу
9
Screw, Shoulder art. 0623-855
По запросу
10
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
11
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
12
Bracket, Support art. 2516-313
По запросу
13
Винт Arctic Cat art. 8476-616
По запросу
14
Screw, Machine art. 8468-625
По запросу
15
Floor(replaces 2416-085) art. 5406-460
По запросу
16
Screw, Machine art. 8468-670
По запросу
17
Винт Arctic Cat art. 0423-545
от 326 ₽
18
Panel, Side art. 2416-641
По запросу
19
GATE,SHIFT SLIDE art. 1402-793
По запросу
20
Slide, Shift art. 1402-794
По запросу
21
Gate, Shift (inc. 22) art. 1502-520
По запросу
22
Decal, Shift Gate art. 1411-985
По запросу
23
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
24
Панель выключателей Arctic Cat art. 0409-069
от 1 330 ₽
25
Кнопка ограничителя скорости заднего хода Arctic Cat art. 0409-071
от 2 720 ₽
OEM
Кнопка ограничителя скорости заднего хода Arctic Cat
art. 0409-071
0 ₽
Требуется 1 шт.
Подписаться
Аналог
Кнопка ограничителя скорости заднего хода Arctic Cat б.у
art. 0409-071_б.у
2 720 ₽
Требуется 1 шт.
26
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
27
Console, Center art. 2406-952
По запросу
28
Boot, Parking Brake Lever art. 2406-960
По запросу
29
Decal, Warning - Console art. 2411-511
По запросу
30
Decal, Brake Lever art. 2411-094
По запросу
31
Panel, Splash - Right art. 2416-270
По запросу
31
Panel, Splash - Left art. 2416-271
По запросу
32
Гайка Arctic Cat art. 8424-602
от 110 ₽
33
CLIP,U-TYPE-TINNERMAN-(D1787-10-4) art. 0423-466
По запросу
34
Fender, Rear - Lower - Right Red art. 2406-868
По запросу
34
Fender, Rear - Lower - Left Red art. 2406-869
По запросу
35
Bracket, Fender Support - Lower art. 2516-326
По запросу
36
Bracket, Side Panel - Right art. 4506-260
По запросу
36
Bracket, Side Panel - Left art. 4506-261
По запросу
